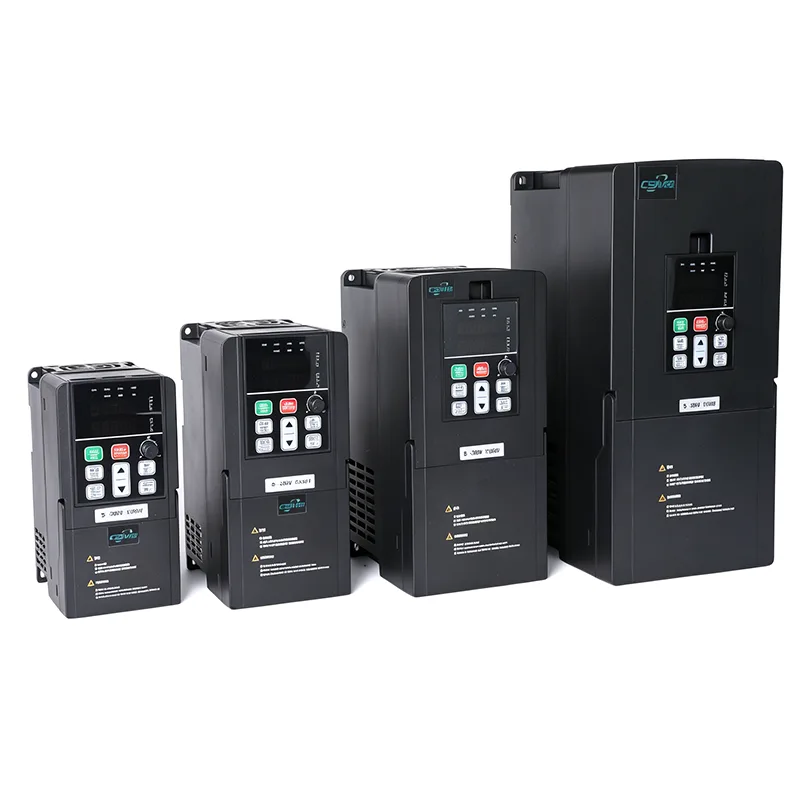

15HP 11kw VFD Frequency Drive Pump VFD

Ezaugarri nagusiak honako hauek dira: gainkarga-ahalmen handia, arintze harmonikorako DC erreaktore integratua, komunikazio-interfaze anitzak eta I/O hedapen konfiguragarria. Hozte sistema sendotutako itxitura astunak funtzionamendu fidagarria bermatzen du tenperatura altuko industria-inguruneetan.

Energia aurrezteko gaitasunak babesteko funtzio adimentsuekin konbinatuz, CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD sistemaren funtzionamendu-denbora eta eraginkortasun operatiboa maximizatzen ditu potentzia handiko aplikazioetarako.

Oinarrizko parametroak eta zehaztapenak

Aplikazio tipikoak

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD-k etengabeko funtzionamendua behar duten industria-ekipamendu astunetarako errendimendu sendoa eskaintzen du:

●  Ponpa handiak: ur-hornidura-ponpa nagusiak, hozte-ponpa industrialak

●  Haizagailu industrialak: meategien aireztapena, zementu-lantegiko haizagailuak, hauts-biltzaileak

●  Konpresoreak: aire konpresore handiak, nitrogeno konpresoreak

●  Nahasgailuak: hormigoi nahasgailuak, erreaktore kimikoak, pasta nahasgailuak

●  Zentrifugatzaileak: azukre zentrifugatzaileak, olio zentrifugatzaileak, dekantagailuak

Hozte sendotutako eta arintze harmonikoen ezaugarriekin, ingurune gogorretan funtzionamendu fidagarria bermatzen du.

Babes sendoa eta fidagarritasuna

Industria-ingurune zorrotzei aurre egiteko eraikia, CSIVEI VFD serieak babes-mekanismo ugari ditu etengabeko funtzionamendua eta bizitza luzea bermatzeko.

Motorren babes osoa - Babes integratuak gain-tentsioa, azpi-tentsioa, gehiegizko korrontea, gehiegizko tenperatura, fase-galera eta zirkuitu laburreko babesa barne hartzen ditu. Unitateak automatikoki aktibatzen du edo irteera mugatzen du, bai unitatean bai konektatutako motorra kaltetu ez dadin.

Kudeaketa termikoa: haizagailu adimendunaren kontrola hoztea barneko tenperatura eta karga baldintzen arabera doitzen du, zarata gutxituz eta haizagailuaren iraupena luzatuz. Potentzia handiko modeloek dissipazio-diseinu indartuak dituzte dissipazio termikoa hobetzeko.

Ingurugiroaren babesa - IP20 itxitura estandarra kontrol panela instalatzeko egokia. Aukerako IP40/IP54/IP66 itxiturak eskuragarri daude hautsez, hezeetan edo garbigailuetan dauden inguruneetan aplikazioetarako. PCBen estaldura konformatuak hezetasun eta kutsatzaileen aurkako babes gehigarria eskaintzen du.

EMC iragazkia integratua - Aukeratutako modeloek bateragarritasun elektromagnetikoko iragazki integratua dute, CE eta beste EMC estandarrak betetzea erraztuz eta instalazio kostuak murrizten ditu.

Ohiko galderak

Zein da V/F kontrolaren eta kontrol bektorialaren arteko aldea?

V/F kontrolak tentsio eta maiztasun erlazio finko bat mantentzen du. Ondo dago haizagailu, ponpa eta aplikazio orokorretarako, non abiadura kontrolatzea ezinbestekoa ez den. Kontrol bektorialak fluxua eta momentua bereizten ditu, modu independentean kontrolatu ahal izateko; horrek hasierako momentu handiagoa (% 150 arte 0,5 Hz-tan) eta abiaduraren zehaztasun hobea ematen dizu. Sentsorerik gabeko bektoreak ez du kodetzailerik behar; begizta itxiko bektoreak bai, eta abiaduraren zehaztasuna %0,1era bultzatzen du. CSIVEI unitate gehienek biak onartzen dituzte, beraz, zure aplikazioari egokitzen zaiona hauta dezakezu.

Nola aukeratzen dut nire motorraren VFD egokia?

Kontuan hartu beharreko gauza batzuk:

●  Motorearen potentzia: VFD-ak bat etorri behar du edo motorren kalifikazioarekin baino apur bat handiagoa izan behar du.

●  Sarrerako tentsioa: 230V monofasikoa edo 400V trifasikoa, ziurtatu zure hornidurarekin bat datorrela.

●  Karga-mota: garraiagailuak edo estrusoreak bezalako momentu konstanteek motorraren potentziaren % 100-120eko VFD-a behar dute. Momentu aldakorreko kargak haizagailuak eta ponpak, esaterako, motorraren potentziarekin bat datorren VFD bat erabil dezakete, eta energia aurrezten duzu.

●  Ingurumena: hautsez, hezeetan edo kanpoaldean dauden tokietan, joan IP maila altuago bat (IP40, IP54, IP66) edo jarri unitatea babestutako itxitura batean.

●  Komunikazioa: PLC edo SCADA batekin hitz egin behar baduzu, egiaztatu unitateak zure protokoloa onartzen duela (Modbus RTU estandarra da; Profibus, Ethernet/IP, etab. aukerakoak dira).

●  CSIVEIk tamainarako tresna eta laguntza teknikoa ere baditu bigarren iritzia nahi baduzu.

Erabili al dezaket sarrera monofasikoko VFD motor trifasiko batekin?

Bai. CSIVEI-ren 230 V-ko unitate monofasikoek sarrera monofasikoa eta energia trifasikoa ateratzen dute motorra. Ohiko konfigurazioa da elektrizitate monofasikoa soilik erabilgarri dagoenean, baina motor trifasiko baten eraginkortasuna eta fidagarritasuna nahi dituzunean. Ziurtatu motorearen tentsioa diskoaren irteerarekin bat datorrela: 230 V trifasikoa.

Kanpoko balaztatzeko erresistentzia behar al dut?

araberakoa da. Desazelerazio azkarra behar baduzu edo kargak inertzia handia badu (zentrifugatzaileak, garabiak, polipastoak edo hazgailuak adibidez), orduan bai, beharko duzu bat. Barne balaztatze-unitatea duten unitateetan, erresistentziak energia birsortzailea maneiatzen du, gaintentsio-matxurak saihesteko eta geldialdi-denborak laburtzeko. Desazelerazio motelagoa duten zale eta ponpaentzat, normalean saltatu dezakezu.

Zein komunikazio-protokolo onartzen dira?

CSIVEI unitate guztiak Modbus RTU RS485 baino gehiagorekin datoz estandar gisa. Aukerako moduluak eskuragarri daude Profibus DP, Profinet, Ethernet/IP, CANopen eta DeviceNet. Hauek PLC eta SCADA sistema nagusiekin integratzeko aukera ematen dizute urruneko monitorizazioa, parametro-aldaketak eta kontrol zentralizatua egiteko.

Nola konfiguratzen dut diskoa lehen aldiz?

CSIVEI unitateek abiarazte bizkorreko morroia dute, minutu gutxitan ezinbestekoak zeharkatzen zaituena:

Sartu motor-plakaren datuak (potentzia, tentsioa, korrontea, maiztasuna, RPM), hautatu aplikazio-makro bat (Fan/Pump, Conveyor, Constante Torque), ezarri azelerazio- eta dezelerazio-denborak, aukeratu maiztasun-iturria (teklatua, sarrera analogikoa, komunikazioa) eta exekutatu auto-tuning motor-kontrola optimizatzeko. Eskuliburuak xehetasun guztiak ditu, eta teklatua desmuntagarria da, behar izanez gero urrutiko funtziona dezazun.

Zein babes daude diskoan?

CSIVEI unitateek babes multzo sendo bat dute: gain-tentsioa, azpi-tentsioa, gehiegizko korrontea, zirkuitu laburra, gain-tenperatura (beroa), fase-galera sarreran edo irteeran eta motorraren gainkarga (gainkarga termiko elektronikoa, I²t). Hauek gauzak modu fidagarrian funtzionatzen eta ekipoen bizitza luzatzen laguntzen dute.

Hainbat motor exekutatu al ditzaket VFD batetik?

Bai, hainbat motor paralelo exekutatu ditzakezu disko bakarretik, betiere: korrontearen guztizko kontsumoa unitatearen irteera-kalifikazioaren barruan geratzen da, motor bakoitzak bere gainkarga termikorako babesa du eta V/F kontrola erabiltzen ari zaren (bektore-kontrola ez da gomendatzen hainbat motorren konfigurazioetarako). Hau ohikoa da haizagailuen multzoetan, garraiatzaileen sekzioetan edo ponpaketa-estazioetan, non motoreak abiadura berean dabiltzan elkarrekin.

Nola konpon ditzaket ohiko akatsak?

Unitateak akats-kodeak erakusten ditu teklatuan diagnostiko azkar egiteko:

●  OC (gehiegizko korronte): egiaztatu laburrak, motorraren harilkatze-arazoak edo azelerazio-denbora laburregia dagoen

●  OV (gain-tentsioa): egiaztatu balaztatzeko erresistentzia (erabiltzen bada) edo dezelerazio denbora laburregia.

●  UV (tentsio txikia): egiaztatu sarrerako potentzia eta kableatuak

●  OH (gain-tenperatura) - egiaztatu hozte-haizagailua, giro-tenperatura eta muntatzeko tartea

●  OL (gainkarga) - egiaztatu motor-karga, handitu azelerazio-denbora edo kontuan hartu diskoa handitzea

Eskuliburuak hutsegite-kodeen taula osoa du urrats zehatzekin. Zerbait oraindik ez badago, CSIVEI laguntza teknikoak lagun dezake.

Nola aurrezten du VFDk energia?

Momentu aldakorreko kargak haizagailuak eta ponpak bezalakoak dira, potentzia afinitate-legeak jarraitzen ditu: abiadura kuboarekiko proportzionala da. Abiadura %20 jaistea energiaren erabilera %50 gutxi gorabehera murrizten da. Energiaren optimizazio automatikoa (AEO) funtzioak tentsioa murrizten du benetako kargarekin bat etor dadin, aurrezki gehiago lortzeko. Lo egiteko moduak ere motorra itzaltzen du eskari baxuko aldietan, eta inaktiboen potentzia ezabatzen du.

Zein da VFD baten ohiko bizi-iraupena, eta nola mantentzen dut?

Instalazio eta baldintza egokiekin, VFD batek 10-15 urte iraun dezake. Mantentze-gakoa: mantendu itxitura garbi: hautsak pilatzeak hozte-eraginkortasuna hiltzen du; egiaztatu hozte haizagailuak (normalean 3-7 urte irauten dute; ordezkatu zaratatsua edo huts egiten bada); ikuskatu DC bus kondentsadoreak —denborarekin eta tenperaturarekin zahartzen dira—, diskoa bi urte baino gehiagotan gordeta egon bada, berritu tapoiak piztu aurretik; giro-tenperatura kontrolatu; Egin parametroen babeskopia teklatuan edo kanpoko biltegiratzeetan noizean behin. 6-12 hilabetero ikuskapen azkar batek ezustekoak saihesten laguntzen du.

Erabili al dezaket VFD kanpoaldean edo garbitzeko inguruneetan?

IP20 unitate estandarrak panel garbi eta lehor batean egon behar dira. Kanpoko edo ingurune gogorrentzat, CSIVEIk IP balorazio altuagoak eskaintzen ditu:

●  IP40: egokia da hautsez betetako lekuetarako, hala nola ehungintzarako edo egurra lantzeko

●  IP54/IP55 – hautsaren aurkako eta zipriztinak babesteko; kanpoko itxiturak eta garbigailuak egiteko lanak

●  IP66: hautsarekiko guztiz estua eta ur-zorrotada indartsuak maneiatzen ditu; Elikagaiak prozesatzeko, auto-garbiketarako edo kanpoko erabilerarako egokia, itxitura gehigarririk gabe

●  Gas korrosiboak badaude, PCBn estaldura konformatua gomendatzen da.

VFD-k bermearekin eta laguntza teknikoarekin dator?

Bai. CSIVEI unitateek 18 hilabeteko berme estandarra dute fabrikazio datatik aurrera (edo 12 hilabete instalatzen denetik, geroagokoa). Berme luzatuaren aukerak eskuragarri daude aplikazio kritikoetarako. Laguntza teknologiko globala posta elektronikoaren, telefonoaren eta lineako baliabideen bidez eskuragarri dago; erabiltzailearen eskuliburuak, aplikazioen gidak eta konfigurazio softwarea barne daude.

Bezeroaren kasua: aireztapen industriala

Altzariak fabrikatzeko instalazio batek aire-fluxuaren kontrol zehatza behar zuen bere hautsa biltzeko sistemarako. Abiadura osoan haizagailuak etengabe martxan jartzea ez zen eraginkorra eta gehiegizko zarata sortzen zuen.

Irtenbidea: CSIVEI 18-30kW VFD bat instalatu zen ihes-haizagailu nagusian, presio sentsore batekin hodiaren presioa kontrolatzeko haizagailuaren abiadura erregulatzeko.

Emaitzak:

●  Haizagailuaren abiadura automatikoki doitzen da hautsa biltzeko eskariari egokitzeko

●  % 45eko energia aurreztea karga partzialeko funtzionamenduan

●  Zarata maila 12 dB murriztu da, lan baldintzak hobetuz

●  Haizagailuen errodamenduen eta uhalen higadura mekanikoa murriztu da

●  Sistemak ingurumena betetzeko eta eraginkortasun operatiboko helburuak betetzen ditu orain.
