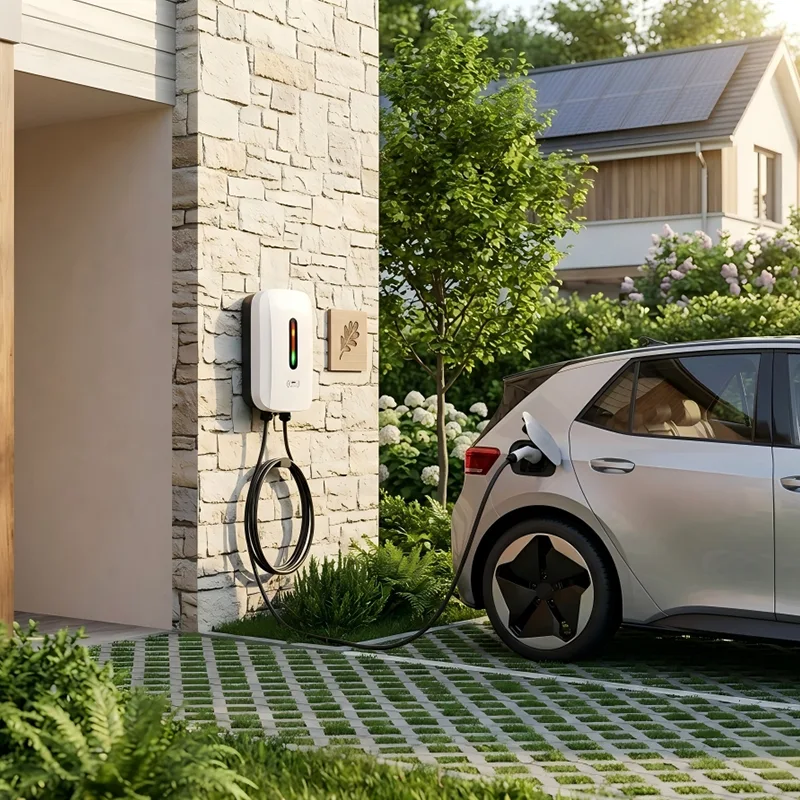

Pistola bakarreko horman muntatutako AC kargatzeko geltokia 3.5KW

CSIVEI fabrikaren kalitatea Single-Gun Wall Mounted AC kargatzeko estazioa 3,5KW 3,5kW, 11kW eta 22kW potentzia-mailatan dago eskuragarri, eta hornidura monofasiko eta trifasikoko konfigurazio arrunt guztiak estaltzen ditu. Bere diseinu independenteak horma edo muntaketa-egituraren beharra ezabatzen du, aparkaleku irekietan, egoitza-bideetan edo aparkalekuen perimetroetan kokatzea malgua ahalbidetuz.

Erresistentzia handiko altzairu galbanizatuko itxitura IP55-a eta IK10-ren aurkako talka-erresistentea da, eta epe luzerako fidagarritasuna bermatzen du kanpoko inguruneetan -30 °C-tik +55 °C-ra. 4,3 hazbeteko LED pantailak edo aukerako ukipen-pantailak karga-egoera argia eskaintzen du, RFID eta aplikazioetan oinarritutako autentifikazioak baimendutako erabiltzaileek soilik saioa hasi dezaketela ziurtatzen dute. OCPP 1.6J konektibitateak karga-sareko backendekin integraziorik gabekoa ahalbidetzen du urruneko monitorizazioa, fakturazioa eta energia kudeatzeko.

Segurtasun-ezaugarri osoak honako hauek dira: A + 6mA DC-ko sentikorren hondar-korrontearen babesa, gainkorrontearen eta gaintentsioaren babesa, lur-ihesak hautematea eta larrialdietarako gelditzeko botoia. Kable-zorro integratuak kargatzeko kablea lurretik kanpo mantentzen du, eta aurrealdera begira dagoen zorroaren diseinuak erabiltzaileei konektatzea errazten die. Jabetza-kostu oso baxuari arreta jarrita, 3.5KW-k Pistola bakarreko horman muntatutako AC kargatzeko estazioak karga fidagarria eskaintzen du gau eta lantokian, azpiegitura konplexurik gabe.

Produktuen Aplikazioak

Ibilgailuak epe luzez aparkatzen direnean eta kostu-eraginkortasuna funtsezkoa den tokian, 3.5KW bakarreko horman muntatutako AC kargatzeko estazioak horma-euskarririk behar ez duen karga-puntu sendo eta independentea eskaintzen du - aproposa lursail irekietarako, egoitza-komunitateetarako eta langileen aparkalekuetarako.

Bizitegi-komunitateak eta apartamentu multzoak

EV aparkaleku dedikatua eskaintzen duten etxebizitza anitzeko etxebizitzetarako, lurrean dagoen AC kargagailu batek eraikinen fatxadetan hardwarea muntatu beharra saihesten du. Bizilagun bati esleitutako baoaren buruan jar daiteke, zuzenean eraikinaren banaketa-taulara konektatuta. RFID sarbideak baimendutako egoiliarrek bakarrik kobra ditzaketela ziurtatzen du, eta OCPP backend-ak unitate bakoitzaren fakturazio indibiduala ahalbidetzen du. Bere funtzionamendu isila eta profil argala kanpoaldeko aparkalekuetan ezin hobeto nahasten dira bizilagunei molestatu gabe.

Lantokian eta Langileen Aparkalekuak

Bulegoek, negozio-parkeek eta gune industrialek gero eta gehiago eskaintzen dute EV kargatzea langileen onura gisa. Pistola bakarreko solairuko AC kargagailuak aparkaleku irekietan ilaratan instalatu daitezke, ibilgailu bat zerbitzatzen duten espazio bakoitzeko. Langileak lanaldia hastean konektatu eta guztiz kargatutako ibilgailu batera itzultzen dira arratsalderako. OCPP plataformari esker, instalazioen kudeatzaileek erabileraren jarraipena egin dezakete, eguneko prezioak ezarri eta energia-kontsumoa hainbat unitatetan kudeatzeko. Hormaren menpekotasunik gabe, kargagailuak aparkalekuen erdian modu egokian kokatu daitezke.

Hotelak, estazioak eta aisialdirako guneak

Gaua ostatu hartzen duten gonbidatuek karga fidagarria eta segurua behar dute, jabetza baten paisaiari egokitzen zaiona. Lurrean dauden AC kargagailuak gonbidatuen aparkalekuetan jar daitezke eraikinen hormetan fidatu gabe, estetika arkitektonikoa mantenduz. RFID edo QR kodea aktibatzea gonbidatuentzako esperientzia bikaina eskaintzen du, eta hotelak, aukeran, kuota bat kobra dezake edo doako kobratzea eskain dezake leialtasun abantaila gisa. Itxitura sendoak eguzkiaren, euriaren eta kostaldeko airearen esposizioa jasaten du, gutxieneko mantentze-lanak behar ditu.

Flota eta autoa partekatzeko biltegiak

Bidaiarien auto elektrikoak edo ibilgailu komertzial arinak dituzten flota-operadoreek sarritan nahiago dute gaueko AC kargatzea bere sinpletasunagatik eta azpiegitura kostu baxuagatik. Esleitutako aparkaleku bakoitzeko arma bakarreko zutik dagoen kargagailu batek ibilgailu bakarreko esleipena eta karga sekuentziala ahalbidetzen du backend programatutako kontrolen bidez. Diseinu malkartsuak flotaren eragiketen eguneroko kolpeei aurre egiten die, eta urruneko diagnostikoak mantentze-lanak baxu mantentzen ditu.

Kaleko eta Udal Aparkaleku Publikoa

Bizitegi-eremuetan edo aparkaleku publikoetan kalean ibilgailu elektrikoak kargatzea ezartzen duten hiriek lehendik dauden kale-altzarietan muntatu behar ez duten AC kargagailu trinko eta autonomo baten abantaila dute. Pistola bakarreko konfigurazioa postu bakoitzeko badia batekin bat dator, betearaztea eta ordainketa errazak eginez. OCPP konektibitatearekin, udalek kargagailuak hiri osoko ordainketa-plataformetan integra ditzakete eta tarifak urrunetik kudeatu ditzakete.

Sakoneko murgilketa teknikoa

Pistola bakarreko horman muntatutako AC kargatzeko estazioak 3.5KW-ek kontrol eta segurtasun sistema sofistikatu bat integratzen du itxitura argal eta aske batean, hedatzeko erraza eta mantentzeko erraza den AC karga fidagarria eskaintzen du.

Kargatzeko kontrolagailu adimenduna

Kargagailuaren oinarrian errendimendu handiko mikrokontrolagailu bat dago, karga-saio osoa kudeatzen duena, IEC 61851-1 eta dagozkion eskualdeko arauak betez. Kontrol Pilotuaren (CP) seinalea etengabe kontrolatzen du ibilgailuaren barneko kargagailuarekin komunikatzeko, erabilgarri dagoen korronte maximoa dinamikoki egokituz. Kargagailu anitz dituzten instalazioetarako, tokiko karga kudeatzeko aukerako modulu batek hainbat unitatetan potentzia orekatu dezake, gune-mailako gainkargak saihestuz eta eskariaren kostuak gutxituz.

Babes elektrikoa eta segurtasuna

Kargagailuak segurtasun elektriko osoa dauka. A motako hondar-korronte gailu batek 6mA DC-ko detekzioarekin konbinatuta (IEC 62955 arauaren arabera) AC eta DC lurrerako ihes-korronteen aurkako babesa bermatzen du, hori funtsezkoa da EV modernoentzat. Gainkorrontea, gaintentsioa, azpitentsioa eta tentsio-babesa estandar gisa integratuta daude. Matxura gertatuz gero, motordun errele dedikatu batek milisegundoren barruan deskonektatzen du energia, eta larrialdietarako gelditzeko botoiak eskuzko isolamendua eskaintzen du. Itxitura lur-puntu fidagarri batera lotuta dago, eta zati bizi guztiak isolamendu indartu batekin isolatuta daude.

Kanporako prest dagoen eraikuntza malkartsua

Itxitura altzairu galbanizatuz egina dago, UV-ri erresistentea den hauts estalitako akabera batekin, hautsaren eta ur-zorrotaden aurkako IP55 babes-maila lortuz, eta IK10 kolpe mekanikoen erresistentzia. Oinarrizko zutabea pisu handiko oinarri-plaka baten bidez ainguratzen da hormigoizko estalki edo gainazal zolatu batean, behetik edo atzetik kableak sartzeko aukerarekin. Barne osagaiek estaldura konformatua jasotzen dute hezetasunari eta kondentsazioari aurre egiteko. Iragazitako drainatze-tapoiak zutabe barruan ura pilatzea ekiditen du, eta atea etengabeko konpresio-junta batekin itxita dago.

Erabiltzaile Interfazea eta Konektibitatea

4,3 hazbeteko LED pantaila batek denbora errealeko karga-egoera, emandako energia eta edozein akats-mezu erakusten ditu. RFID irakurgailu integratuak ISO 14443 A/B txartelak onartzen ditu, eta aukerako Bluetooth edo 4G/Wi-Fi moduluek telefono-aplikazioen interakzioa ahalbidetzen dute. OCPP 1.6J-k (2.0.1-era eguneratzeko bidearekin) backend plataforma nagusi guztiekin integratzea ahalbidetzen du, urruneko abiarazte/gelditzea, transakzioen berri ematea, aire bidezko firmware eguneratzeak eta energia-kontsumoaren analisia bezalako funtzioak eskainiz. Lineaz kanpoko moduan, kargagailuak transakzioak lokalean gorde ditzake eta kargatu konexioa berrezartzen denean.

Kableen kudeaketa eta ergonomia

5 metroko kablea duen 2 motako konektorea estandar dator, merkatu zehatzetarako 1 motako konektore batekin aukeran. Kable-zorro integratuak kablea lurretik begizta mantentzen du erabiltzen ez denean, kalteak eta bidaia arriskuak saihestuz. Konektoreen kaia altuera erosoan kokatuta dago, eta plug-and-play diseinuak ez du erabiltzailearen prestakuntzarik behar.

Energia Kudeatzeko Prest

Kargagailuak Modbus RTU/TCP komunikazioa onartzen du eraikinen energia kudeatzeko sistemekin edo sorkuntza iturri berriztagarriekin konektatzeko. Aukerako energia-neurgailu adimendun bat instalatu daiteke gune-mailako kontsumoa kontrolatzeko, karga orekatzeko dinamikoa eta eguzki fotovoltaiko edo bateria biltegiratzeko sistemekin integratzea ahalbidetuz. Horrek etorkizuneko instalazioa energia-kostu igoeraren eta sarearen murrizketen aurka babesten du.

Maiz egiten diren galderak

G.: Pistola bakarreko horman muntatutako AC kargatzeko estazioa 3.5KW kanpoan instala daiteke inolako aterperik gabe?

Erabat. Itxitura IP55-a da kanpoan erabiltzeko, euriaren, hautsaren eta ur-zorrotadaren aurka babesteko. Era fidagarrian funtzionatzen du -30 °C eta +55 °C arteko tenperaturetan. Diseinu zigilatuak eta estaldura konformatuak bizitza luzea bermatzen dute kostaldeko edo hezetasun handiko inguruneetan ere. Ez da kanola gehigarririk behar.

2.G.: Horma bat behar al dut kargagailu hau instalatzeko?

Ez. Lurrean zutik dagoen idulkiaren diseinuak kargagailua autosostengagarria dela esan nahi du. Hormigoizko pad lau batean edo zolatutako gainazalean muntatzen da lau aingura-torloi erabiliz. Horrek ezin hobea da aparkaleku irekietarako, egoitza-bideetarako edo horma egokirik gabeko edozein tokitarako.

3.G.: Nola hasten dute erabiltzaileek kargatzeko saio bat eta ordaintzen?

Erabiltzaileek RFID txartela, telefono-aplikazio bat (Bluetooth edo hodei bidez) edo instalazio pribatuetarako plug-and-charge erabiliz autentifikatu dezakete. Kargagailuak OCPP 1.6J onartzen du, eta, beraz, kWh bakoitzeko fakturazioa, saio kuota lauak edo denboran oinarritutako tarifak erabiltzen dituen edozein ordainketa plataformatan integra daiteke. Transakzio-datu guztiak gordetzen dira eta esportatu daitezke txostenak egiteko.

4.G.: Konektatu al dezaket kargagailu hau nire eraikinen kudeaketa edo eguzki sistemara?

Bai. Modbus RTU/TCP bidez, kargagailua energia kudeatzeko sistemekin komunikatu daiteke. Kargagailu anitz daudenean karga oreka dinamikoa onartzen du, eta eguzki-inbertsoreen edo bateriaren biltegiratzeen seinaleei erantzun diezaieke autokontsumoa maximizatzeko eta sarearen erabilera minimizatzeko.

5.G.: Zer segurtasun-ziurtagiri ditu produktu honek?

Kargagailuak nazioarteko arauak betetzen ditu, besteak beste, IEC 61851-1, IEC 62196 eta tokiko EMC eta segurtasun zuzentarauak. Gure fabrikak ISO 9001 ziurtagiria du, eta unitate bakoitzak segurtasun elektrikoaren proba osoa egiten du bidali aurretik. CE, UKCA eta eskualdeko beste ziurtagiri batzuk eskuragarri daude xede-merkatuaren arabera.

6.G.: Zer mantentze-lan behar da eta zein erraza da zerbitzua ematea?

Ohiko mantentze-lanak gutxienekoak dira: urteko ikuskapen bisual bat, aire-iragazkia garbitzea (hornituta badago) eta kablearen eta konektorearen egoera egiaztatzea. Sarrerako ateak barneko osagaietarako sarbide osoa eskaintzen du edozein zerbitzuetarako. Diseinu modularrari esker, kontrolagailua, errelea edo RFID modulua bezalako funtsezko piezak azkar ordezkatu daitezke unitate osoa oinarritik kendu gabe.

Zergatik aukeratu pistola bakarreko horman muntatutako AC kargatzeko geltokia 3.5KW?

Horman muntatutako diseinua berehalako egokitzapen naturala zen. Kargagailu bakoitza esleitutako aparkaleku baten buruan kokatuko litzateke, gertuen dagoen banaketa-taulara kablekatuta. Ez hormarik, ez zutoin gehigarririk, idulki autonomo bat besterik ez. Pistola bakarreko konfigurazioa ezin hobeto egokitzen zen badia dedikatuarekin: badia bakoitzeko auto bat, auto bakoitzeko kargagailu bat. Bizilagunek gauean utzi ditzakete ibilgailuak entxufatuta eta goizerako karga osoa izan dezakete.

Kargagailuen OCPP konektibitateak jabetza kudeatzeko konpainiari erabiltzaile bakoitzaren kontu bana konfiguratzeko aukera eman zion. Bizilagun batek RFID txartela pasatzen zuenean, kargatzeko saioa automatikoki fakturatzen zen bere apartamentuko kontuan aurrez adostutako tarifaren arabera. Honek ordainketa-terminal komunitarioen beharra kendu zuen eta zuzentasuna bermatu zuen.

3.5KW-ko pistola bakarreko horman muntatutako AC kargatzeko estazioak pixkanaka instalatu zitezkeenez, garapenak ez zuen aldez aurretiko instalazio handi batean inbertitu behar izan. Lehen fasean 15 kargagailurekin hasi ziren, eta gero gehiago gehitu zituzten bizilagunek EVak erosi ahala. Fase bakoitzak hormigoizko zokalo txiki bat isurtzea, idulkia txertatzea eta elikadura-zutabe hurbileneko elikadura-kablea konektatzea besterik ez zen izan.
