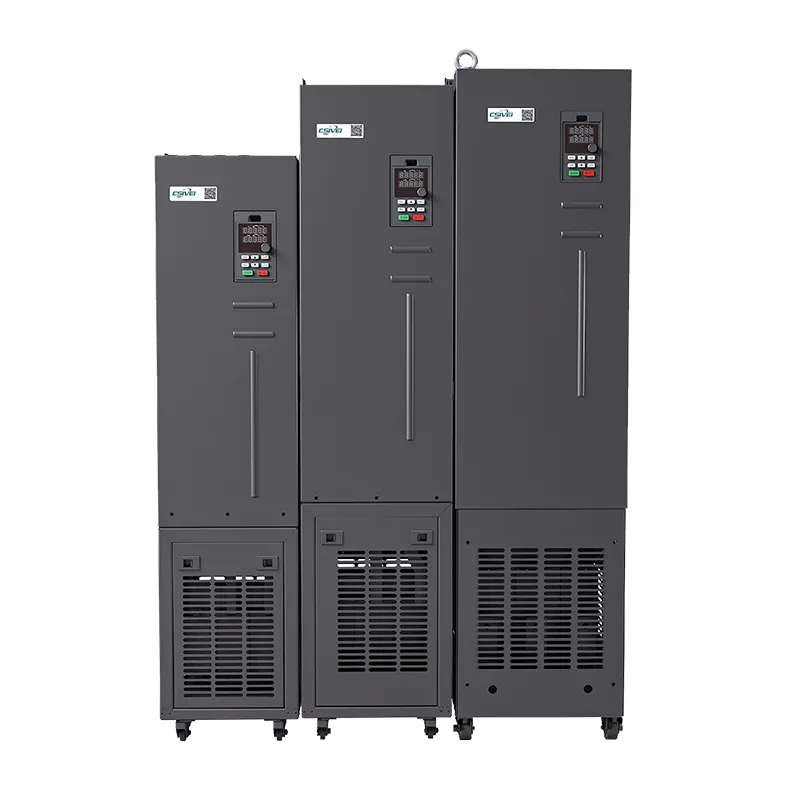

Errendimendu handiko 3 faseko AC Drive VFD

Erosi errendimendu handiko 3 faseko AC Drive VFD Txinako Csivei fabrikatik. Industria-aplikazio astunetarako diseinatuta dago eta haizagailu handietarako, ponpa zentrifugoetarako, konpresoreetarako eta ekoizpen-lerroetarako garraiatzaileetarako egokia da. Momentu eta egonkortasun paregabeak ematen ditu etengabeko funtzionamenduan. Bektore itxiko kontrol bektorial aurreratuaren bidez elikatzen da, disko honek abiarazte-momentu handia, PLC funtzionalitate integratua, hainbat komunikazio-protokolo (Modbus, Profibus aukerakoa) eta LCD teklatu intuitibo bat denbora errealean kontrolatzeko. Aukerako IP40 iragazkia duen IP20 itxiturak fidagarritasuna bermatzen du ingurune zorrotzetan.

Zer da errendimendu handiko 3 faseko AC Drive VFD eta zergatik axola da?

Bere oinarrian, maiztasun aldakorreko unitate batek motorren abiadura eta momentua erregulatzen ditu, hornitutako potentziaren maiztasuna eta tentsioa egokituz. Baina gure CSIVEI VFD oinarrizko abiadura kontrola baino askoz haratago doa.

Abiarazte leuna ahalbidetzen du tentsio mekanikoa murrizteko, karga astunetarako momentu-erantzun dinamikoa eta elektrizitate-kontsumoa zuzenean murrizten duen denbora errealeko energia optimizatzeko. Sinkronizazio zehatza behar duten eragiketetarako (esaterako, atal anitzeko garraiatzaileak, lote-sistemak edo presio bidez kontrolatutako ponpak) unitate honek zure prozesuak eskatzen duen zehaztasuna eta errepikakortasuna eskaintzen ditu.

Laburbilduz, abiadura finkoko motor bat zure ekoizpen-beharretara denbora errealean egokitzen den eragingailu malgu eta adimendun bihurtzen du.

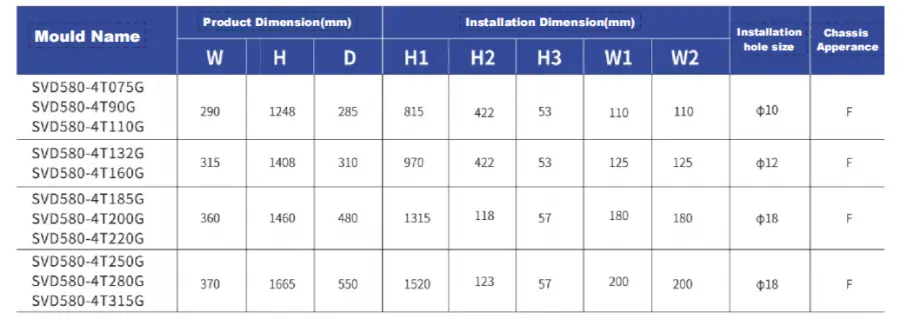

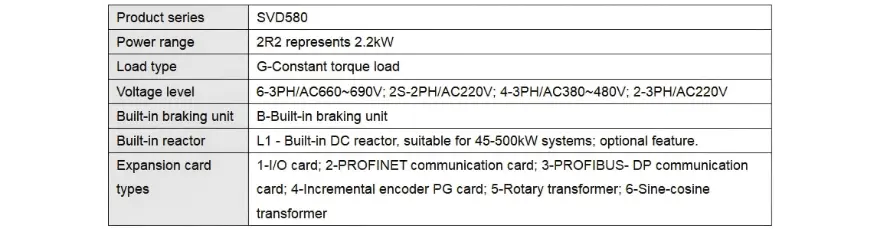

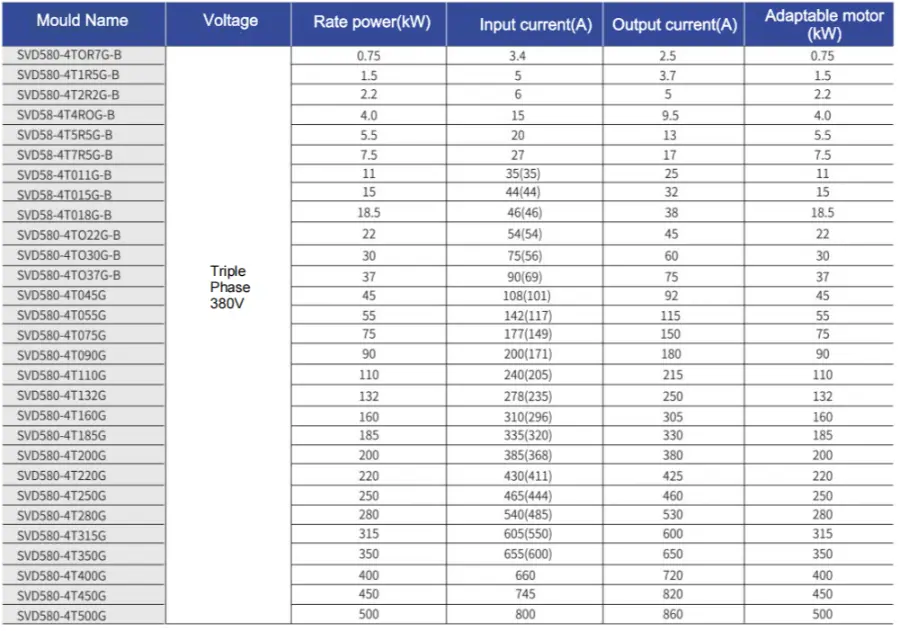

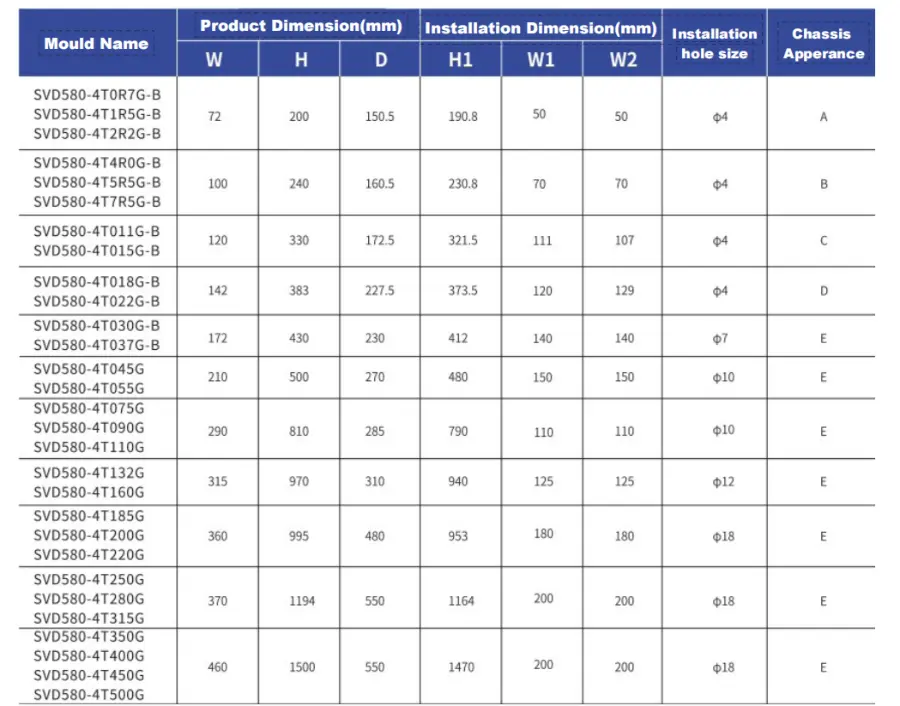

Oinarrizko parametroak eta zehaztapenak

Funtsezko abantailak

1. Maiztasun Beheko Pare paregabea

Errendimendu handiko 3 faseko AC Drive VFD-k % 150eko momentua ematen du 0,5 Hz-tan sentsorerik gabeko kontrol bektoriala (SVC) moduan. Horrek abiarazte fidagarria eta funtzionamendu egonkorra esan nahi du hasierako karga astunetan ere (adibidez, birringailuak, minda-ponpak edo inertzia handiko haizagailuak), non ohiko unitateek sarritan ibiltzen edo gelditzen diren.

2. Eraikitako Torque Mugatzailea («Hondabagailua» Ezaugarri)

Gehiegizko korrontearekin abiatzen diren VFD estandarrak ez bezala, gure diskoak momentua mugatzeko funtzio adimenduna du. Momentua automatikoki estaltzen du karga aldaketa bortitzetan, kolpe mekanikoak eta ustekabeko geldialdi-denborak saihestuz. Ezaugarri hau bereziki baliotsua da karga aldakorra duten aplikazioetarako, hala nola nahasgailuak, estrusioak eta igogailuak.

3. Tentsioaren erregulazio automatikoa (AVR)

Sarearen tentsioa aldatzen denean (industria guneetan ohikoa dena), AVR funtzioak irteerako tentsio egonkorra mantentzen du motorra. Honek zure harilak babesten ditu, momentu koherentea bermatzen du eta tentsio azpiko bidaia eragozpenak saihesten ditu.

4. Kontrol-modu malguak

Aukeratu SVC begizta irekiko kontrol bektorialaren artean errendimendu handiko erantzun dinamikorako, edo V/F kontrolaren artean, haizagailu/ponpa motako aplikazio sinpleagoetarako. Unitateak V/F bereizketa ere onartzen du, tentsioaren eta maiztasunaren doikuntza independentea ahalbidetuz motor konfigurazio espezializatuetarako.

5. PLC eta PID funtzionaltasun integratua

Logika programagarriaren gaitasun integratuak automatizazio-zeregin sinpleak kudeatzen ditu kanpoko PLCrik behar izan gabe. PID kontrolagailu integratuak begizta itxiko prozesuaren kontrola ahalbidetzen du, adibidez, presioa etengabe mantentzea ur-hornidura-sisteman edo tenperatura egonkorra hozkailu batean - feedback sentsore estandarrak erabiliz.

Aplikazio tipikoak

CSIVEI High Performance 3 Phase AC Drive VFD abiarazte-momentu handia eta etengabeko funtzionamendua eskatzen duten industria-aplikazio astunetarako diseinatuta dago:

Ponpa handiak: ureztatzeko ponpak, drainatze ponpak, ur hornidura nagusiak

Konpresore zentrifugoak - aire-konpresore industrialak, hozte-sistemak

HVAC hozkailuak - torloju-hozgailuak, hozteko zentrifugoak, aire-kudeagailu handiak

Meatze-ekipoak - minda-ponpak, aireztapen-zaleak, birringailuak

Metalak lantzeko makineria - tornuak, fresatzeko makinak, prentsak

Bektore-kontrol aurreratuarekin eta komunikazio-aukera anitzekin, ezin hobeto integratzen da ekoizpen-lerro automatizatuetan.

Ohiko galderak

Kanpoko balaztatzeko erresistentzia behar al dut?

araberakoa da. Desazelerazio azkarra behar baduzu edo kargak inertzia handia badu (zentrifugatzaileak, garabiak, polipastoak edo hazgailuak adibidez), orduan bai, beharko duzu bat. Barne balaztatze-unitatea duten unitateetan, erresistentziak energia birsortzailea maneiatzen du, gaintentsio-matxurak saihesteko eta geldialdi-denborak laburtzeko. Desazelerazio motelagoa duten zale eta ponpaentzat, normalean saltatu dezakezu.

Zein komunikazio-protokolo onartzen dira?

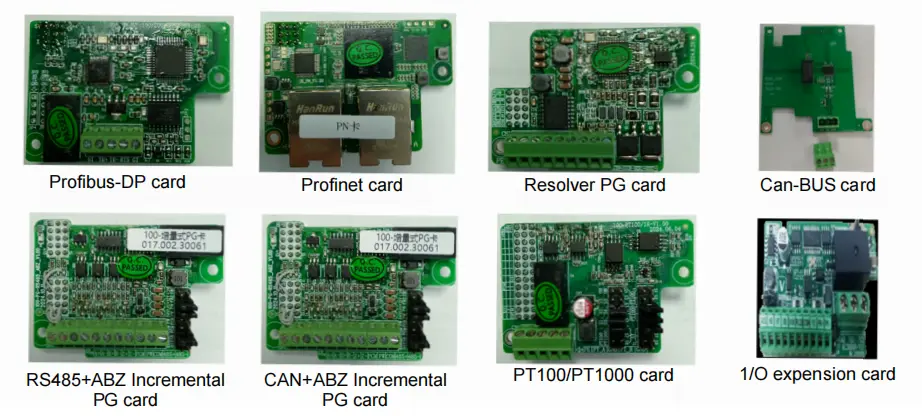

CSIVEI unitate guztiak Modbus RTU RS485 baino gehiagorekin datoz estandar gisa. Aukerako moduluak eskuragarri daude Profibus DP, Profinet, Ethernet/IP, CANopen eta DeviceNet. Hauek PLC eta SCADA sistema nagusiekin integratzeko aukera ematen dizute urruneko monitorizazioa, parametro-aldaketak eta kontrol zentralizatua egiteko.

Zein babes daude diskoan?

CSIVEI unitateek babes multzo sendo bat dute: gain-tentsioa, azpi-tentsioa, gehiegizko korrontea, zirkuitu laburra, gain-tenperatura (beroa), fase-galera sarreran edo irteeran eta motorraren gainkarga (gainkarga termiko elektronikoa, I²t). Hauek gauzak modu fidagarrian funtzionatzen eta ekipoen bizitza luzatzen laguntzen dute.

Nola aurrezten du VFDk energia?

Momentu aldakorreko kargak haizagailuak eta ponpak bezalakoak dira, potentzia afinitate-legeak jarraitzen ditu: abiadura kuboarekiko proportzionala da. Abiadura %20 jaistea energiaren erabilera %50 gutxi gorabehera murrizten da. Energiaren optimizazio automatikoa (AEO) funtzioak tentsioa murrizten du benetako kargarekin bat etor dadin, aurrezki gehiago lortzeko. Lo egiteko moduak ere motorra itzaltzen du eskari baxuko aldietan, eta inaktiboen potentzia ezabatzen du.

Zein da VFD baten ohiko bizi-iraupena, eta nola mantentzen dut?

Instalazio eta baldintza egokiekin, VFD batek 10-15 urte iraun dezake. Mantentze-gakoa: mantendu itxitura garbi: hautsak pilatzeak hozte-eraginkortasuna hiltzen du; egiaztatu hozte haizagailuak (normalean 3-7 urte irauten dute; ordezkatu zaratatsua edo huts egiten bada); ikuskatu DC bus kondentsadoreak —denborarekin eta tenperaturarekin zahartzen dira—, diskoa bi urte baino gehiagotan gordeta egon bada, berritu tapoiak piztu aurretik; giro-tenperatura kontrolatu; Egin parametroen babeskopia teklatuan edo kanpoko biltegiratzeetan noizean behin. 6-12 hilabetero ikuskapen azkar batek ezustekoak saihesten laguntzen du.

Bezeroaren kasuaren azterketa

Elikagaiak prozesatzeko planta batek produktuen pilaketa eta hutsune errepikakorrak jasan zituen hainbat garraiatzaile-ataletan. Eskuzko abiadura-doikuntzak ez ziren eraginkorrak izan eta maiz linearen geldialdiak eragin zituzten.

Gure Irtenbidea– Hiru CSIVEI High Performance 3 Phase AC Drive VFD instalatu ziren gako garraiatzaileen sekzioetan, Modbus bidez lotuak PLC zentralari abiadura kontrolatzeko.

Lortutako emaitzak:

Zinta-abiadurak automatikoki sinkronizatzen dira denbora errealeko ekoizpen-tasekin

Etenaldia % 25 murriztu da

Produktua aldatzeko denbora 30 minututik 10 minutura murriztu zen

Ondoren, irtenbidea sei ekoizpen-lerro gehigarrietara zabaldu zen

Kasu honek erakusten du nola gure VFD-k hobekuntza operatibo neurgarriak eskaintzen dituen, ez onura teorikoak soilik.

●  Irtenbidea beste sei produkzio lerrotara zabaldu da.
