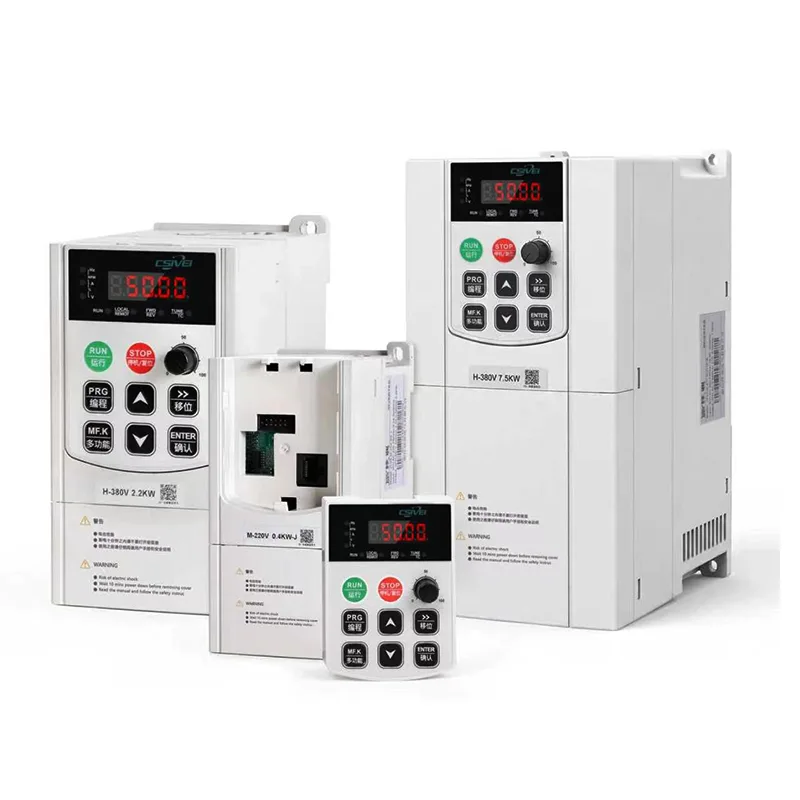

CSIVEI 4kw Water Pump Inverter Solar VFD errendimendu handiko irtenbidea da eguzki-ura ponpatzeko proiektu handietarako. Putzu sakoneko ponpa urperagarrietarako eta booster estazioetarako diseinatua, abiarazte-momentu handia ematen du sentsorerik gabeko bektore-kontrolarekin. Unitateak automatikoki doitzen du irteerako maiztasuna eguzki-paneleko tentsioaren arabera, egun osoan zehar ur-fluxu maximoa bermatuz. PID integratua presio konstanterako, lehorra babesteko eta akatsen erregistroa gordetzeko. Aukerako IP40 iragazkia duen IP20 itxitura egokia da kontrol geletarako. Urruneko monitorizazioa onartzen du GPRS/4G moduluen bidez. CSIVEI-k sarez kanpoko ponpaketa fidagarria eskaintzen du komunitateko ur-hornikuntzarako eta eskala handiko nekazaritzarako.
| EREDUA | 4kw Ur Ponpa Inbertsore Eguzki VFD |
| Sarrerako tentsioa | AC,1PH,220V(-%15~240V(+%10) |
| AC,3PH,380V(-%15~440V(+%10) | |
| Maiztasun baloratua | 50/60Hz |
| Maiztasun tartea | ±% 5 (47,5 ~ 63 Hz) |
| Irteerako Tentsioa | 0-Irteerako Tentsioa |
| Irteerako maiztasuna | 0,1 ~ 500 Hz |
| Maiztasun handiena | Kontrol bektoriala: 0 ~ 500Hz |
| V/F kontrola: 0 ~ 500HZ | |
| Eramailearen maiztasuna | 0,8KHz~8KHz |
| Eramailearen maiztasuna automatikoki doi daiteke kargaren ezaugarrien arabera | |
| Sarrerako maiztasunaren bereizmena | Ezarpen digitala: 0,01 Hz |
| Simulazio ezarpena: Gehienezko maiztasuna x % 0,025 | |
| Kontrol-metodoa | SVC begizta irekiko kontrol bektoriala |
| V/F begizta irekiko abiadura kontrola | |
| Abiatzeko momentua | 0,5 Hz/% 150 (SVC) |
| Abiadura tartea | 1:100 (SVC) |
| Abiadura-egonkortasunaren zehaztasuna | ±% 0,5 (SVC) |
| Gainkarga-gaitasuna | % 150 Korronte nominala: 60 s, % 170 Korronte nominala: 12 s, % 190 Korronte nominala: 1,5 s |
| Momentuaren igoera | Torque Boost automatikoa; Eskuzko Torque Boost: % 0,1 ~ % 30,0 |
| V/F kurba | Hiru metodo: 1. Lineala; 2. Foku anitzeko; 3. Potentzia motako V/F kurba |
| V/F bereizketa | 2 metodo: Guztiz bananduta; Erdi atxikitua |
| Azelerazio eta Dezelerazio Kurba | Azelerazio- eta dezelerazio-metodo linealak edo S-kurbakoak. Bi azelerazio- eta dezelerazio-denbora mota, 0,0 ~ 6500,0 s-ko denbora tartearekin |
| DC balaztatzea | DC balaztatze-maiztasuna: 0.00Hz ~ Gehienezko maiztasuna |
| Balaztatzeko denbora: 0,0 s ~ 36,0 s | |
| Balaztaren funtzionamenduaren egungo balioa:% 0,0 ~% 100,0 | |
| Jog kontrola | Jog maiztasun-tartea: 0.00Hz-tik gehienezko maiztasuna. Jog azelerazio eta dezelerazio denbora: 0,0s 6500,0s |
| PID integratua | Prozesuaren kontrol-begizta itxiko kontrol-sistema erosoa lor dezake |
| AVR | Sareko tentsioa aldatzen denean, irteerako tentsio konstantea automatikoki mantendu dezake. |
| Momentuaren mugaketa eta kontrola | "Excavator" funtzioak funtzionamenduan zehar momentua automatikoki mugatzen du, korronte gehiegizko bidaiak saihesteko |
Zaharberritze ekologikoko proiektuetarako, 4kw-ko Ur Pump Inverter Solar VFD honek ur-iturri iraunkor bat eskaintzen du basogintzarako, belardiak birgaitzeko eta basamortuko eraztun berdeetarako. Lurpeko urak altxatzen ditu edo gainazaleko ura biltzen du eskualde lehorreko zuhaitz-plantak, zuhaixkak eta bertako landaredia ureztatzeko. Sistema guztiz automatizatu daiteke tenporizadorearekin edo lurzoruaren hezetasun-sentsoreekin, ura behar denean bakarrik emanez. Bere sarrerako tentsio-tarte zabalak hainbat konfiguraziotako eguzki-matrizeak onartzen ditu, erraz eskalatu ahal izateko. Desertifikazioaren aurkako gerrikoetan, errepideko zuhaitzen landaketa, meategien berreskurapen eta hezeguneen zaharberritzeetan zabalduta, unitateak erregaiaren logistikarik gabe funtzionamendu-denbora handia bermatzen du, baita leku urrunenetan ere.
CSIVEI fabrikaren kalitatezko 4kw-ko Ur Ponpa Inbertsore Eguzki-VFD-k ponpa zentrifugo eta urperagarrietarako kargarako optimizatutako sentsorerik gabeko bektore-kontrola erabiltzen du. Honek ematen du:
● Abiarazte-momentu altua: % 150era arte 0,5 Hz-tan, ezinbestekoa ardatz luzeak dituzten putzu sakonetarako ponpak egiteko.
● Abiadura baxuko funtzionamendu egonkorra: eguzki-energia gutxi dagoenean gelditzea eragozten du.
● Ponpa kurbaren egokitzapen automatikoa: unitateak ponparen buru-fluxuaren ezaugarriak ikasten ditu eraginkortasun onena mantentzeko.
● Presio konstantea / fluxu konstante moduak - PID integratuak presio- edo fluxu-sentsoreen iritzia onartzen du, eta eguzki-gorabeherak kontuan hartu gabe konfigurazio-puntua mantenduz.
● Leunen abiarazte eta geldialdi bigunak: ariez-kolpea, hodien tentsioa eta motorraren igoera-korrontea ezabatzen ditu.
Algoritmo hauek ponpak eguzki-egun osoan zehar ondo funtzionatzen duela ziurtatzen dute, goizetik arratsaldera arte, maiz estropezu edo kolpe mekanikorik gabe.
1.G.: Unitateak "Dry-Run" akatsa erakusten du, baina putzuan ura dago. Zer dago gaizki?
E: Lehorreko funtzionamendu-sentsorea (fluxu-etengailua, elektrodoa edo presio-sentsorea) gaizki instalatuta edo kalibratuta egon daiteke. Egiaztatu sentsoreen kableak eta ezarri detekzio-atzerapena luzeagoa (61. or. parametroa) ponpa abiaraztean bidaia faltsuak saihesteko. Egiaztatu ponpa benetan urpean dagoela; baliteke ur-maila hartunearen azpitik jaitsi izana.
2.G.: Unitateak MPPT haratago energia aurrezteko modurik al du?
A: Bai. "Auto Energy Optimization" (AEO) funtzioak motorraren tentsioa murrizten du ponparen karga arina denean (adibidez, fluxu eskaria baxua), energiaren erabilera % 10-20 murrizten du irteeran eraginik gabe. Gaitu P.52 parametroa = 1.
Q3: Zein datu erregistratu ditzaket diskotik?
A: Unitateak eguneroko energia-etekina (kWh), ur-bolumena (m³), ponparen iraupena (orduak), akatsen gertaerak eta metatutako guztirakoak erregistratzen ditu. Datuak barne memorian gordetzen dira (azken 30 egunetan) eta Modbus edo SD txartelaren bidez esporta daitezke (aukerakoa).
Q4: aparteko ponpa-kontrolagailu bat edo abiarazte leun bat behar al dut?
E: Ez. CSIVEI eguzki VFD-k kontrol-funtzio guztiak integratzen ditu: MPPT, maiztasun aldakorreko unitateak, ponparen babesa (lehorra, gainkarga, hodi-leherketa) eta presio konstanterako aukerako PID. Ponpa kontrolagailuak eta abiarazle bigunak ordezkatzen ditu.
5.G.: Zein lurreratze-baldintza ditu disko honek?
A: Lurreratze egokia funtsezkoa da. Konektatu unitatearen PE terminala lur-lurrera dedikatu batera kobrezko eroale bat erabiliz. Eguzki-panelen markoak eta ponpa-motorra ere lurrean. Lurrean ez jartzeak deskarga elektrikoa edo diskoaren funtzionamendu okerra eragin dezake.
Barruan muntatzea beharrezkoa da– IP20 itxitura estandarra kontrol-geletarako edo eguraldi-iragazgaitzezko armairuetarako diseinatuta dago. Kanpoan erabiltzeko, eskatu aukerako IP54 estalkia edo instalatu babes-etxe batean.
Aireztapen egokia– Mantendu 100 mm-ko gutxieneko tartea unitatearen gainean eta azpian, beroaren xahupen egokia bermatzeko. Giro-tenperaturak ez du 40 °C baino gehiago izan behar.
Kableen neurri zuzena– Erabili korronte nominalaren % 125eko kableak gutxienez berotzea saihesteko. Mantendu DC sarrerako kableak ahalik eta laburren tentsio jaitsiera eta potentzia galera murrizteko.
Lurreratze egokia– Konektatu PE terminala berariazko lur-lur batera. Eguzki-panelen markoak eta ponpa-motorra ere lurrean. Lurrera desegokiak deskarga elektrikoak, unitatearen funtzionamendu okerra edo tximistak kalteak eragin ditzake.
