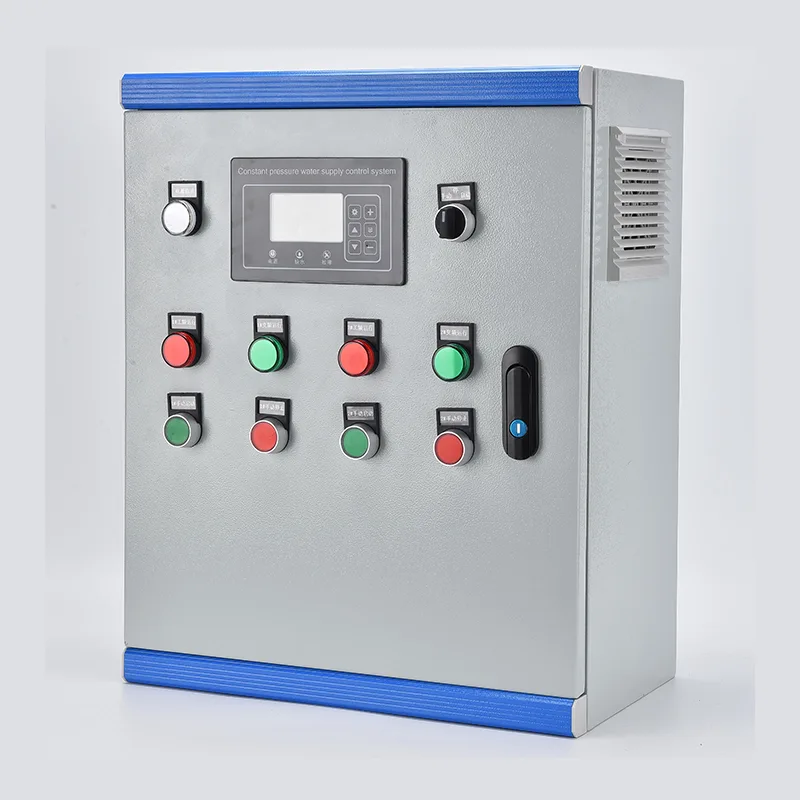

Presio Etengabeko Ur Hornidura Kontroleko Armairuak VFD, PLC edo ponpa-kontrolagailu dedikatu bat, sarrerako etengailuak, ponpa bakoitzeko irteerako kontaktoreak, kontrol-transformadoreak eta presio-transmisorearen interfazea solairuko itxitura bakar batean integratzen ditu. Potentzia-kalifikazioak 0,75 kW eta 400 kW bitartekoak dira 380-480 V trifasikoetan. Goiburu nagusiko presio-sentsore batek 4-20 mA-ko seinalea elikatzen dio kontroladoreari, eta horrek etengabe konparatzen du benetako presioa erabiltzaileak zehaztutako puntuarekin eta VFD irteerako maiztasuna doitzen du PID begizta baten bidez, erregulazioa ±0,02 MPa-n mantentzeko. Ponpa anitzeko sistemetan, berunezko ponpak VFD kontrolpean funtzionatzen du, lag ponpak sekuentzialki abiarazten edo isurtzen diren bitartean, eskaria aldatzen doan heinean. Funtzio-eraldaketako balantzek orduak exekutatzen dituzte ponpa guztietan. Babesak funtzionamendu lehorra, gainkarga, fase galera, zirkuitu laburra eta gainpresioa estaltzen ditu. Atean muntatutako HMI ukipen-pantailak sistemaren presioa, ponparen egoera, maiztasuna, akatsen erregistroak eta energia datuak bistaratzen ditu. Modbus RTU/TCP edo aukerako 4G hodeiko atebidearen bidezko komunikazioak urruneko monitorizazioa eta SCADA integrazioa ahalbidetzen ditu. Itxitura altzairu galbanizatuz egina dago, hauts estaldurarekin, IP54 estandarra edo IP65 artekoa kanpoko erabilerarako.
Uraren presioa koherentea izan behar duen eskaria aldatu arren, Presio Etengabeko Ur Hornidura Kontroleko Kabineteak grabitatearen biltegiratzea eta abiadura finkoko ponpaketa kontrol automatizatuarekin ordezkatzen ditu.
Hiriko ur-sareek presio aldaketa handiak izaten dituzte puntako orduen eta gaueko emari txikiko aldien artean. Armairuak presioa etengabe mantentzen du izendatutako sareko puntuetan ponparen abiadura eta eszenaratzea modulatuz, hodien junturak estresatzen dituzten eta zerbitzu kexak sortzen dituzten jauziak eta gorakadak ezabatuz. Transmisio-sare luzeetan dauden indar-estazioetarako, PID begizta ibaian gorako presioa aldatzera eta beheranzko irteera aldakorra egokitzen da.
Apartamentu-dorreek, hotelek eta bulego-blokeek presio fidagarria behar dute goiko solairuetan. Etapa anitzeko ponpa bertikal anitz dituen presio konstanteko armairu batek automatikoki doitzen du irteera okupazioaren araberako eskariarekin bat etortzeko: baxuagoa eguerdian, handiagoa goizean eta arratsaldean. Sistemak teilatu handiko tankeen beharra kentzen du, egitura-kargarekin, legionella arriskuarekin eta mantentze-lanetarako sarbide-eskakizunekin batera.
Fabrikazio lantegiek, elikagaiak prozesatzeko instalazioek eta zentralek prozesuko ura behar dute estu kontrolatutako presioan. Armairuak hozte-dorrearen makillajea, garbiketa-lerroak, galdararen elikadura eta ekoizpen-uraren zirkuituak hornitzen ditu prozesu-beharretara egokitutako erregulazio-zehaztasunarekin. VFD-n oinarritutako kontrolak usteltzearekin lotutako energia-hondakinak eta balbulen higadura ezabatzen ditu.
Eskala handiko tantak, ihinztagailuak eta erdiko pibote sistemek emari aldakorra behar dute presio egonkorrean igorle-ezaugarri desberdinak dituzten eremu-eremuetan zehar. Armairuak ponpa-konfigurazio anitz maneiatzen ditu, zundaketa urperagarriak eta handitze-ponpa horizontalak barne, irteera automatikoki ureztatze gune irekien kopuruarekin lotuz. Iturburuko ur-mailaren aldaketetan ponpak babesten ditu lehorreko babesak.
Herriko sistemak eta urruneko asentamenduak eskuzko ponparen funtzionamendua ordezkatzen duen presio automatizatuaren kudeaketaz baliatzen dira. Biltegiratze deposituaren maila sentsore batekin integratuta, armairua automatikoki abiarazten eta gelditzen da depositua betetzeko, kontsumitzaileei etengabeko presioa ematen dien bitartean. 4G bidez urruneko monitorizazioari esker, operadore bakarrak sakabanatutako geltoki anitz kudeatzen ditu telefono mugikor batetik edo SCADA zentraletik.
Gune batean zehar hedatutako eraikinak dituzten estazio eta aisialdiko instalazioek presio uniformea behar dute gonbidatuen geletarako, sukaldeetarako, garbitegirako eta lorezaintzarako. Armairuak ponpa anitz kudeatzen ditu goiz eta arratsaldeko eskari gorenak asetzeko, energia murrizten duen bitartean, ordu gutxikoetan, sistema neurri handi batean lo moduan dagoenez.
Presio Etengabeko Ur Hornidura Kontroleko Kabineteak VFD abiadura kontrola, PLCan oinarritutako ponpen sekuentziazioa eta babes osoa fabrikan muntatutako itxitura bakarrean konbinatzen ditu, ponpa bakarreko eta ponpa anitzeko instalazioetarako presio-kudeaketa autonomoa eskainiz.
Goiburuko tutu nagusiko presio-transmisore batek uraren presioa 4-20 mA-ko seinale analogiko batean bihurtzen du. Kontrolagailuak PID algoritmo digital bat exekutatzen du: irabazi proportzionalak sistemak presioaren desbideratzeari nola erasokor erantzuten dion zehazten du, denbora integralak egoera egonkorreko desplazamendua ezabatzen du eta moteltze deribatuak gainditzea kentzen du bat-bateko fluxu-aldaketetan. PID irteerak zuzenean ezartzen du VFD maiztasunaren erreferentzia, ponparen abiadura doituz denbora errealean eskariarekin bat etor dadin. Erregulazio-zehaztasun tipikoa ±0,02 MPa-ren barruan mantentzen da sistemaren ezaugarri espezifikoetara sintonizatuta: hodiaren luzera, ponparen kurba eta presio-ontziaren bolumena.
Eskariak VFD-k gidatutako ponpa bakar baten ahalmena gainditzen duenean, kontrolatzaileak ponpa osagarriak martxan jartzen ditu. Berun-ponpa VFD kontrolpean dabil. Maiztasun maximoa iristen bada eta presioa oraindik konfigurazio-puntutik behera jaisten bada, kontrolatzaileak ponpa hau abiadura finkoko funtzionamendura transferitzen du bere bypass-eko kontaktorearen bidez eta VFD kontrolpean lag ponpa bat abiarazten du. Eskaria jaisten den heinean eta VFD-a maiztasun minimora iristen den presio-puntutik gorako presioarekin, atzerapen-ponpak banan-banan botatzen dira eta berun-ponpa abiadura aldakorreko kontrolera itzultzen da. Honek edozein unetan ponpa bakarra abiadura aldakorrean funtzionatzen duela bermatzen du, besteak abiadura finkoan funtzionatzen duten bitartean eraginkortasun punturik onenaren ondoan.
Higadura uniformeki banatzeko, kontrolagailuak ponpa berunaren izendapena biratzen du funtzionamendu-ordu metatuen edo abiarazte-zenbaketaren arabera. Ordu gutxien dituen ponpa hurrengo berun bihurtzen da biraketa abiaraztean, eta fluxu baxuko baldintzetan gertatzen da presioa etetea ekiditeko. Mantentze-lanetarako lineaz kanpo hartutako ponpa bat birakatzetik kanpo gelditzen da sarrera digital baten bidez, eta kontrolagailuak gainerako ponpen artean birlokatzen du betebeharra.
Zero eskari aldietan (gau egunez eraikin komertzialetan, adibidez) VFD-k bere maiztasun minimoa lortzen du azkenean, presioa ezarrita dagoen bitartean. Konfigura daitekeen atzerapen baten ondoren, kontrolagailua lo moduan sartzen da eta ponpa guztiak geldiarazten ditu. Diafragma-tanga txiki batek sistemaren presioa mantentzen du loan zehar. Presioa esna-atalasera jaisten denean, kontrolagailuak berunezko ponpa berrabiarazi eta presioa berrezartzen du. Ziklo honek ponpak balbula itxi baten aurka ibiltzea eragozten du denbora luzez, energia aurrezten eta ponpa gehiegi berotzetik babestuz.
Kontroladoreak ponparen babes espezifikoak eskaintzen ditu motorren gainkarga estandartik haratago. Lehorreko detekzioak putzu-mailako zunda baten sarrera digitala edo motorraren azpiko korrontearen sentsazioa erabiltzen du. Gehiegizko presio-bidaiak berrezarri automatikoarekin hodiaren kalteak saihesten ditu balbula bat bat-batean ixten bada. Ziklo azkarreko blokeo batek orduko abiarazte kopurua mugatzen du motorraren harilak babesteko. Fase-galerak eta fase-sekuentziaren jarraipenak alderantzizko errotazioaren ondoriozko kalte mekanikoak saihesten ditu. Bidaia-gertaera guztiak denbora-zigilua daude eta akatsen erregistroan gordetzen dira, automatikoki berrezartzeko saiakera kopuru konfiguragarri batekin blokeoak operadorearen esku-hartzea behar izan baino lehen.
VFD momentu aldakorreko ponpa egiteko aukeratzen da 60 segundoz % 110eko gainkarga balorazioarekin. Hegan abiaraztearen gaitasunak etengabeko berrabiarazi ahalbidetzen du kostaldeko ponpa batean gehiegizko korrontearekin estropezu egin gabe. Salto-maiztasunaren programazioak erresonantzia-banda mekanikoak saihesten ditu. Energiaren optimizazio automatikoak karga arinean motorraren magnetizazioaren korrontea murrizten du, eta energia gehigarria aurrezten du ponpa abiadura osotik behera ibiltzen denean. DC link-eko txoke eta RFI iragazkiak horniduran korronte harmonikoaren injekzioa minimizatzen dute.
Ateetan muntatutako koloreko ukipen-pantailak denbora errealeko sistemaren presioa eta konfigurazioa, banakako ponparen egoera, funtzionamendu-ordu metatuak eta ponpa bakoitzeko abiarazteen zenbaketa, akatsen historia duten alarma aktiboak eta pasahitz bidez babestutako parametroetarako sarbidea eskaintzen du. Eskuz gainditzeko kontrolak martxan jartzeko eta mantentzeko jarduerak onartzen ditu.
RS485 Modbus RTU estandarra guneko SCADA edo telemetria ekipoetara konektatzen da. Aukerako 4G edo Ethernet hodeiko atebide batek urruneko sarbidea ahalbidetzen du web arakatzailearen edo telefonoaren aplikazioaren bidez, denbora errealeko presioa, ponparen egoera, energia-kontsumoa eta alarma push jakinarazpenak emanez. Operadoreek presio-puntuak urrunetik doi ditzakete sistemaren eskakizun zehatzetarako.
Lurrean zutik dagoen armairuak 1,5-2,0 mm-ko altzairu galbanizatuzko xafla erabiltzen du, UV-aren aurkako hauts estaldurarekin. IP54 barruko ponpa geletarako estandarra da. IP55 edo IP65 kanpoko eta ura tratatzeko inguruneetarako eskuragarri dago. Iragazi behartutako aire-aireztapenak haizagailu termostatikoen kontrolarekin barne-tenperatura mantentzen du VFD-ren funtzionamendu-eremuan. Kanpoko instalazio tropikaletan edo basamortuan, eguzki-oihal bat eta kondentsazio-kontrako berogailu bat zehaztu daiteke. Kableen sarrera armairuaren oinarrian dauden guruin-plaken bidez egiten da. Armairua IEC 61439-1/2 arabera diseinatu eta eraikita dago, osagai guztiak CE markadun eta eskualdeko ziurtagiriak eskuragarri dituela.
Q1: Nola mantentzen du kabineteak etengabeko presioa?
Uraren goiburuko presio sentsore batek etengabe neurtzen du sistemaren presioa eta 4-20 mA-ko seinalea bidaltzen dio kontroladoreari. Kontrolagailuaren PID algoritmoak benetako presioa erabiltzaileak ezarritako helburuarekin alderatzen du. Presioa jaisten bada, VFD irteerako maiztasuna handitzen du ponpa bizkortzeko. Presioa igotzen bada, ponpa moteldu egiten da. Begizta itxiko erregulazio hau etengabe exekutatzen da, normalean presioa ezarri-puntutik ±0,02 MPa-ren barruan mantentzen du.
2.G.: Zenbat ponpa kontrola ditzake Presio Konstanteko Ur Hornidura Kontroleko Kabinete batek?
Konfigurazio estandarrek 1 eta 6 ponpa onartzen dituzte, 2 edo 3 ponpa izanik hedapen ohikoena. Ponpa anitzeko sistemetan, VFD bakar batek abiadura aldakorreko ponpa gidatzen du, ponpa gehigarriak abiadura finkoan hasten diren bitartean, eskaria igo ahala. Ponparen sekuentziazio, alternantzia eta akatsen aldaketa-logika guztiak kontrolagailuan integratuta daude.
Q3: Zein da kabinete honen eta ponpa bakoitzean VFD bereiziak instalatzearen artean?
Armairuak kontrol sistema osoa eskaintzen du: ponpa sekuentziatzeko logika, presio PID begizta, alternantzia automatikoa, akatsen aldaketa, lo/esnatze funtzioa eta erabiltzaile-interfaze bakarra - dena aurrez kableatua eta fabrikan probatua. VFD indibidualek ezin dute koordinatu ponpa anitzeko funtzionamendua kanpoko ingeniaritza garrantzitsurik gabe.
4.G.: Sistemak biltegiratze depositu batekin edo gabe funtziona dezake?
Biak. Depositua betetzeko aplikazio batean, kontrolagailuak sistemaren presioa mantentzen du deposituko maila-sentsore batek abiarazteko/gelditzeko baimena ematen duen bitartean. Zuzeneko konfigurazio nagusi batean, kontrolagailuak lineako presioa mantentzen du banaketa-hodietan zuzenean, ponparen abiadura modulatzen du kontsumitzaileen eskariarekin bat egiteko biltegiratze depositurik gabe.
Q5: Zein ponpa mota dira bateragarriak?
Armairuak zundaketa-ponp urperagarrietan, etapa anitzeko ponpa bertikaletan, amaierako xurgapen-ponpa zentrifugo horizontaletan eta lineako booster-ponpetan erabiltzen diren indukzio motor trifasiko estandarrak kontrolatzen ditu, 380-480 V, 50/60 Hz. Iman iraunkorreko motorrak VFD bateragarriekin ere gidatu daitezke.
Q6: Zein potentzia-tarte dago eskuragarri?
Konfigurazio estandarrak 0,75 kW eta 400 kW bitartekoak hartzen ditu. Kabinetearen dimentsioa ponpa kopuruan, ponpa bakoitzaren motorraren karga osoko korrontean eta guneko matxura mailan oinarritzen da. Gure ingeniariek VFD, kontaktoreak, etengailuak eta busbar sistema hautatuko dituzte zure ponparen datuetatik.
7.G.: Zer urruneko monitorizazio aukera daude eskuragarri?
RS485 Modbus RTU estandarra SCADA gunera konektatzen da. Aukerako 4G edo Ethernet atebideek hodeiko plataforma batera lotzen dituzte, web arakatzailearen edo telefonoaren aplikazioaren bidez sarbidea eskaintzen baitute denbora errealeko presioa, ponparen egoera, energia kontsumoa, akatsen alarmak eta datu historikoetara. SMS edo aplikazioen push jakinarazpenek akatsen berri ematen diete operadoreei.
Q8: Zein mantentze-lan behar du kabineteak?
Ateen zigiluak eta aireztapen-iragazkiak hilero ikuskatzea. Elektrizitate-mutenen hiru hilean behin egiaztatzea. Segurtasun-gailuen urteko proba funtzional eta alternantzia-logika. VFD hozte-zaleek eta DC link-eko kondentsadoreek 5-10 urteko iraupena dute eta ordezkagarriak dira. Presio-transmisorea urtero kalibratu behar da.
9.G.: Nola aurrezten du sistema honek energia ohiko ponpaketarekin alderatuta?
Abiadura konstanteko ponpa batek murrizketa artifizial baten aurka ponpatzen duen energia xahutzen du. VFD ponparen abiadura zuzenean eskariarekin bat egiten du. Ponparen potentzia abiadura kuboarekin eskalatzen denez, % 80ko abiaduran ponpa batek abiadura osoko energiaren % 50 hartzen du gutxi gorabehera. Zero eskari aldietan lo moduarekin, instalazioek normalean % 20 eta % 40 arteko energia murriztea lortzen dute.
Asiako hiri handi bateko udal ur-agintari batek 80 bigarren mailako ur hornidura areagotzeko estazio baino gehiago kudeatzen zituen goi-mailako bizitegi-komunitateak zerbitzatzen zituzten. Geltoki bakoitzak 200 eta 800 apartamentu hornitzen zituen 18 eta 35 solairuko dorreetan zehar. Lehendik zegoen ekipamendua zahartzen ari zen: estazio batzuek flotagailu-balbulak betetzeko teilatu-tangak erabiltzen zituzten, beste batzuk abiadura finkoko ponpa multzoak presioa murrizteko balbulak zituzten. Udal gobernuak presioaren kalitatea hobetzeko, osasun publikoaren arrazoietan teilatuko tankeak kentzeko eta ponpaketa energia-kontsumoa murrizteko agindu zuen.
Booster-estazio bakoitzak dorre bat zerbitzatzen zuen eskari-profil desberdina zuen: goiz eta arratsaldeko gailur zorrotzak, eguneko eskari moderatua eta ia zero fluxua gauean. Dauden abiadura finkoko ponpek ahalmen osoan funtzionatzen zuten eskaera edozein dela ere, gehiegizko presioa odoljarioa presioa murrizteko balbulen bidez. Honek energia handia xahutu zuen ponpa geletan beroa eta zarata sortzen zuen bitartean. Teilatu-tangak kendu behar ziren osasun-arau berriak betetzeko, eta agintaritzak estazio berri guztiek SCADA plataforma zentral bati datuak jakinarazi behar zizkieten. Espazio fisikoa ere estua zen: ponpa-gela gehienak sabaiaren altuera mugatua eta sarbide mugatua zuten sotoko guneetan berritu ziren.
Hiru geltokitan pilotu arrakastatsu baten ondoren, agintariak fabrikan diseinatutako presio konstanteko armairuak hautatu zituen. Itxitura bakar batek VFD, kontrolagailua, etapa anitzeko hiru ponpa bertikalentzako irteera-kontaktoreak, presio-interfazea eta HMI ukipen-pantaila zeuden, panel zaharraren aztarnarekin bat datorrena. PID presio kontrolak presioa murrizteko balbulak guztiz kentzea ahalbidetu zuen. Berunezko ponpak abiadura aldatu egiten zuen eskariari erantzuteko, beharren arabera ponpa gehigarriak jarriz. Gauean, sistemak lo egin zuen, diafragma-ontzi txiki batek presioari eutsita.
Goiko solairuko apartamentuetako ur-presioa arauzko gutxienekoetan egonkortu zen eskaria gorabehera, sistema zaharrak eragiten zuen beheko solairuetan gehiegizko presiorik gabe. Energia-kontsumoa estazio bakoitzeko neurtu zen eta agintaritzaren SCADAra transmititu zen Modbus bidez, operadoreei denbora errealeko ikusgarritasuna emanez eta presio-puntuak urrunetik doitzeko dorre bakoitzaren altuera zehatzerako.
32 presio konstanteko armairu instalatu ziren lehen fasean 18 hilabetetan zehar. Armairu bakoitza aurrez kargatu zen ponparen datuekin eta dorre zehatzarekin bat datozen presio-puntuekin. Konektatutako sare-hornidura, ponpa-motor-kableak eta presio-transmisorea martxan jartzea; normalean, estazio bakoitzeko egun batean egiten da.
● 32 komunitateetako goiko solairuko bizilagunen presio-kexak zerora jaitsi ziren martxan jarri eta hiru hilabetean.
● Ponten energia-kontsumoa batez beste %35 jaitsi zen aurreko abiadura finkoko oinarri-lerroarekin alderatuta, agintaritzaren %25eko helburua gaindituz.
● Teilatuko tankeak kendu eta kendu ziren, eta horrekin lotutako mantentze-lanak eta uraren kalitatea betetzeko kostuak kendu ziren.
● Bi pertsonako eragiketa-talde batek SCADA zentraletik urrunetik kudeatzen ditu 32 estazio guztiak.
● Agintaritzak gainontzeko 50 estazioetarako presio konstanteko armairua estandarizatu du, bigarren fasea abian dela.
