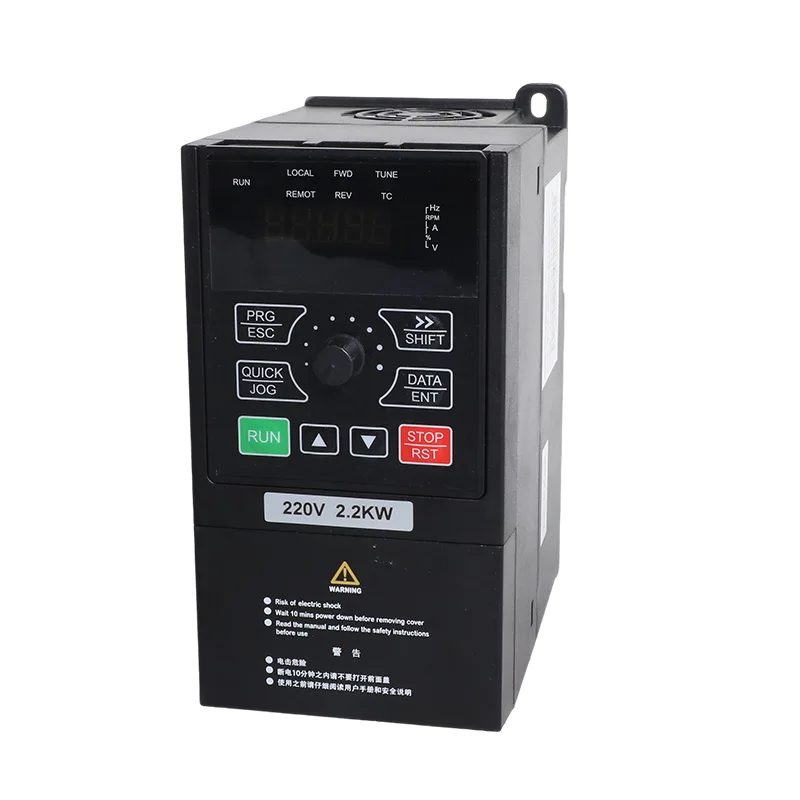

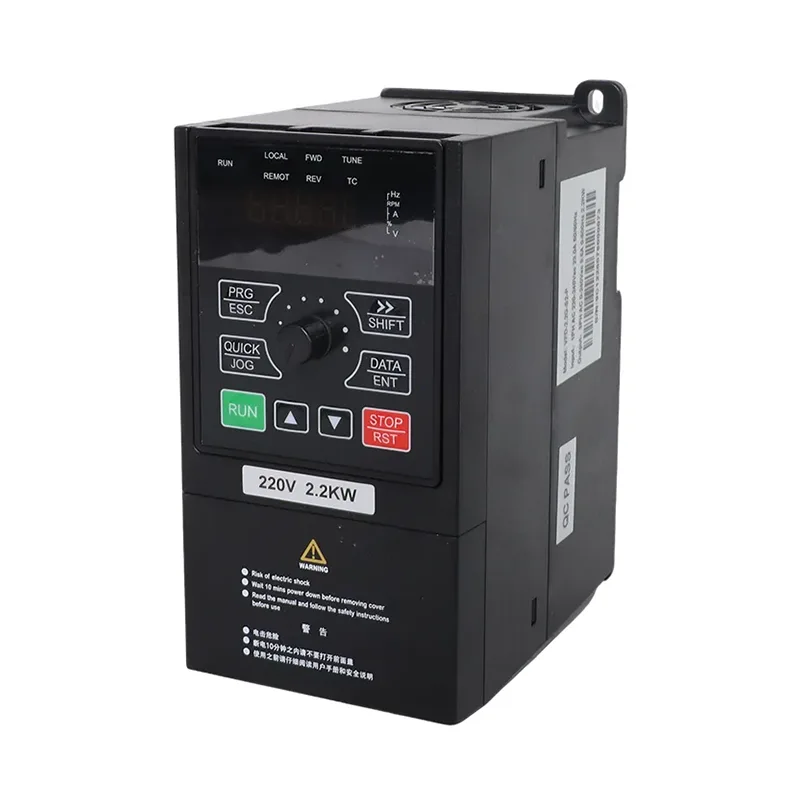

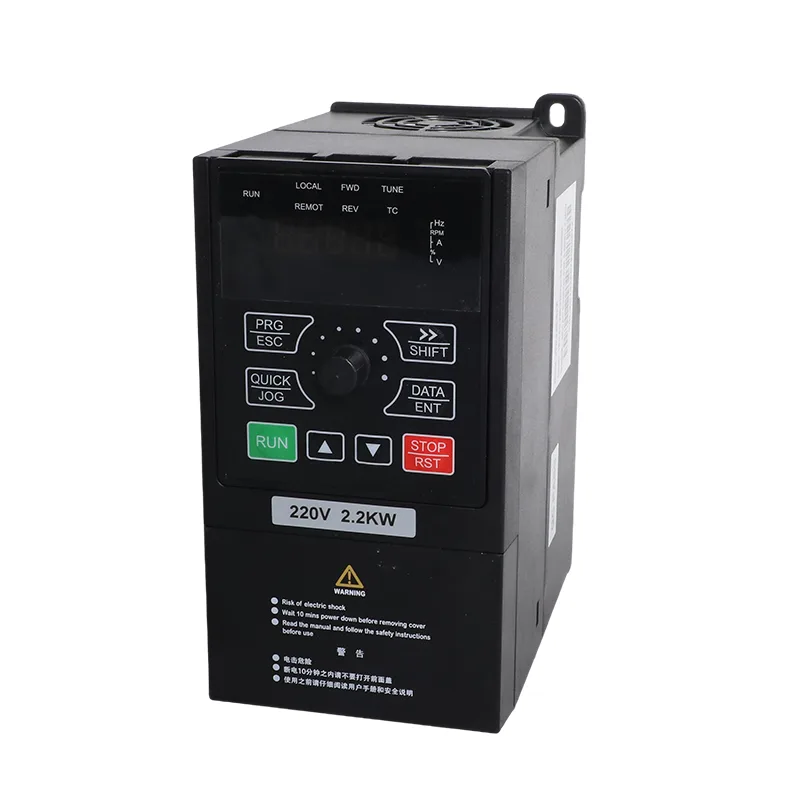

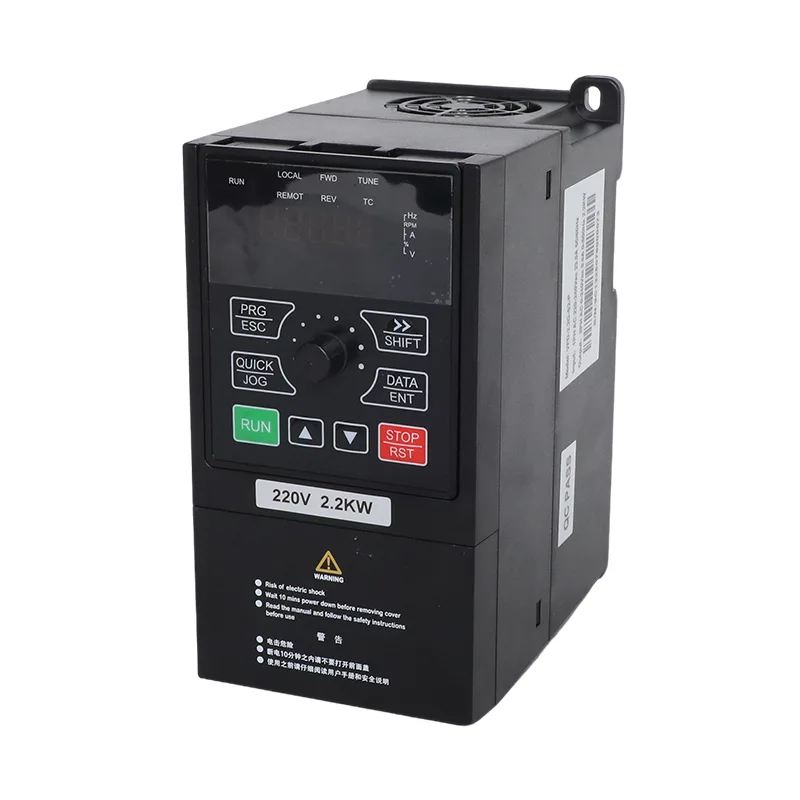

220-240 V-ko potentzia monofasikoz hornitutako ponpaketa-sistema trinkoetarako eta 220-240 V-ko potentzia monofasikorako, CSIVEIk, Txinan oinarritutako fabrikatzaile eta hornitzaileak, 0,75-2,2 kW 1 faseko 230 V Eguzki-ponpa eta erabilera orokorreko inbertsore VFD eskaintzen ditu. VFD-PC10 gamak 0,75 kW, 1,5 kW eta 2,2 kW-ko modeloak biltzen ditu, 4 A, 7 A eta 9,6 A-ko irteerako korronte nominalekin, hurrenez hurren. Erosteko kontsultak egiteko, partekatu motor-plaka eta aurreikusitako funtzionamendu-modua eredu egokiaren aurrekontua eskatzeko. Zerrendatutako sarrera-korronteak 8,2 A, 14 A eta 23 A dira, hurrenez hurren, hortaz hornidura-zirkuitua, kablea eta babes-gailua hautatu behar dira dagokion modelorako.
Eguzki-ponpaketa zuzeneko konfigurazioan, fotovoltaiko multzoak inbertsorea elikatzen du eta inbertsoreak ponpa gidatzen du; Ez da bateria-bankurik behar haien artean. Eguzki-orduetatik haratago ura behar denean, biltegiratze depositu batek ponpatutako ura eduki dezake gero erabiltzeko. Sareko babeskopia instalazioaren parte bada, konfiguratu iturburu-hautaketaren parametroak eta kableatu nahi den funtzionamendu-sekuentziarako.
0,75-2,2kW 1 Fase 230V Eguzki Ponparen eta Erabilera Orokorreko Inbertsore VFDren PV konfigurazioa zerrendatutako modelo bakoitzeko kate bakarrean oinarritzen da. DC sarrera 450 VDC artekoa da, zirkuitu irekiko tentsio-tarte gomendatua 360-430 VDC eta MPPT 250-350 VDC tartearekin. B taulak 250 W-ko (37±1 V) edo 300 W-ko (45±1 V) 9 moduluko katea zerrendatzen du. Hauek dira produktuaren datuetan agertzen diren antolamendu gomendagarriak; berretsi benetako moduluaren zirkuitu irekiko tentsioa, espero den guneko tenperatura baxuenean igotzea barne, katea amaitu aurretik. Arrayak inbertsorearen 450 VDC gehienezko azpitik egon behar du.
Irteerako tentsio nominala 3 PH edo 1 PH 220 V AC gisa zehazten da. Motor monofasiko bateragarri baterako, hornitutako konfigurazio-informazioak U eta V irteera zehazten du P8-27 1ean ezarrita. 220 V-eko motor trifasiko batek U, V eta W erabiltzen ditu P8-27 0-an utzita. Egiaztatu motorren kableatuak eta parametroen ezarpena motor-plakaren eta produktuaren eskuliburuaren arabera sistema dinamizatu aurretik.
0,75-2,2 kW 1 faseko 230 V Eguzki-ponpa eta Erabilera Orokorreko Inbertsore VFDrako, P8-00 parametroak aplikazio-modua hautatzen du: 1 eguzki-ponpa modurako eta 0 erabilera orokorrerako. P8-15ek bereizita definitzen du iturriaren funtzionamendua eguzki-konfigurazioan: automatikoa, eguzkia soilik edo sare elektrikoa soilik. Ezarpen hauek bereizten badituzu, diskoa nahi den kableatu eta kontrol-sekuentziarekin lotzen laguntzen du.
| Elementua | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Aplika daitekeen motorra | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Edukiera nominala | 1,5 kVA | 3 kVA | 4 kVA |
| Sarrerako korrontea | 8.2 A | 14 A | 23 A |
| Irteerako korrontea | 4 A | 7 A | 9,6 A |
| AC sarrerako tentsioa | AC 1 PH 220 V (% -15) 240 V (% + 10) | ||
| Max. DC sarrerako tentsioa | 450 VDC | ||
| Gomendatutako Voc sorta | 360 eta 430 VDC bitartekoak | ||
| Gomendatutako MPPT barrutia | 250 eta 350 VDC bitartean | ||
| Hasierako tentsio tartea | 160-450 VDC, parametro erregulagarria | ||
| Irteerako tentsio nominala | 3 PH edo 1 PH 220 V AC | ||
| Zarata maila | 50 dBA gehienez. |
| Eredua | 37±1 V moduluak, 250 W±5 Wp | 45±1 V moduluak, 300 W±5 Wp | ||
| Kate bakoitzeko moduluak | Kateak | Kate bakoitzeko moduluak | Kateak | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Elementua | Zehaztapena |
| Maiztasun baloratua | 50/60 Hz |
| Sarrerako maiztasun tartea | ±% 5 (47,5 eta 63 Hz) |
| Irteerako tentsioa | 0 sarrerako tentsiorako |
| Irteerako maiztasuna | 0,1 eta 500 Hz artean |
| Gehienezko maiztasuna | 0tik 500 Hz (SVC eta V/F kontrola) |
| Eramailearen maiztasuna | 0,8 kHz eta 8 kHz, kargatzeko automatikoki egokituta (16 kHz arte onartzen da) |
| Maiztasun-ebazpena | Ezarpen digitala 0,01 Hz; ezarpen analogikoa maiztasun maximoaren % 0,025 |
| Kontrol modua | Sentsorerik gabeko bektore-kontrola (SVC); V/F kontrola |
| Abiatzeko momentua | 0,5 Hz/% 150 (SVC) |
| Abiadura tartea | 1:100 (SVC) |
| Abiadura-egonkortasunaren zehaztasuna | ±% 0,5 (SVC) |
| Gainkarga-gaitasuna | % 150eko korronte nominala 60 s; % 170 12 s; % 190 1,5 s |
| Momentuaren igoera | Momentuaren bultzada automatikoa; eskuzko bultzada %0,1etik %30,0ra |
| V/F kurba | Kurba lineala, puntu anitzekoa eta karratua (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potentzia) |
| V/F bereizketa | Banaketa osoa, erdi bereizketa |
| Azelerazioa / dezelerazioa | Lineala edo S-kurba, 0,0 eta 6500,0 s |
| DC balaztatzea | Hasierako maiztasuna 0,00 Hz gehieneko maiztasunera; denbora 0,0 eta 36,0 s; egungo % 0,0 eta % 100,0 |
| JOG kontrola | JOG maiztasuna 0,00 Hz gehieneko maiztasunera (lehenetsia 5 Hz); azeleratu/dezel 0,0tik 6500,0 s |
| PID integratua | Bai, kanpoko kontrolagailurik gabeko presio, emaria edo tenperatura begizta itxirako |
| AVR | Irteerako tentsioa egonkor mantentzen da sareko tentsioa aldatzen denean |

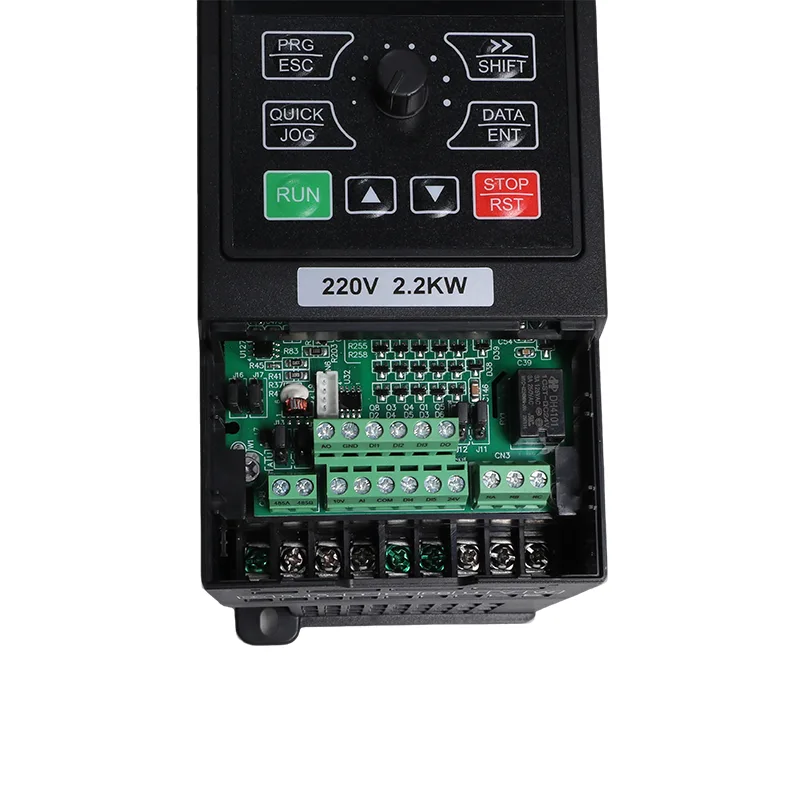

| Sarrerako terminalak | 5 sarrera digital, DI5-ek 50 kHz-ko abiadura handiko pultsua onartzen du; 1 sarrera analogiko 0-10 V edo 0-20 mA; 1 teklatuaren potentziometro sarrera |
| Irteerako terminalak | Abiadura handiko 1 pultsu irteera 50 kHz arte; 1 errele irteera; 1 irteera analogiko 0-20 mA edo 0-10 V |
| Komunikazioa | RS485, Modbus RTU |
| Babesa | Motor-zirkuitu laburren detekzioa piztean, irteerako fase-galera, gain-korrontea, gain-tentsioa, azpi-tentsioa, gain-tenperatura, gainkarga, azpikarga, argi ahula |
| Funtzionamendu-tenperatura | -10 °C eta 50 °C artean; 40°C-tik gorako 1°C bakoitzeko %1 jaitsi |
| Biltegiratze-tenperatura | -20°C eta 60°C artean |
| Hezetasuna | % 95etik beherako RH, kondentsaziorik gabe |
| Altuera | 1000 m-tik behera; jaitsi % 1 100 m-ko 1000-3000 m-ra |
| Dardara | 5,9 m/s²-tik behera (0,6 g) |
| Itxitura | IP20, hormako euskarria edo armairua, instalazio bertikala |
| Banaketa sistema | TN, TT |
| EMC / segurtasuna | IEC 61800-3 (C3); IEC 61800-5-1 |
Sorta hau eskala txikiko ponpaketa eta makineria arinerako pentsatuta dago, non eskuragarri dagoen hornidura monofasikoa 230 V-koa den. Eguzkiaren funtzionamenduak eguneko ura ponpatzea onartzen du, eta erabilera orokorreko moduak abiadura kontrolatzen du motordun ekipo bateragarrietarako.
Inbertsoreak 220 V AC motorraren irteera monofasikoa edo trifasikoa onartzen du, motor-konexio egokiaren eta P8-27 ezarpenaren arabera. Malgutasun hori erabilgarria izan daiteke lehendik dagoen ponpa edo makina baterako disko bat zehazten denean, baina motorraren korronte eta karga-eskakizunak hautatutako modeloaren balorazioen barruan egon behar dute.
CSIVEI 0.75-2.2kW 1 Fase 230V Eguzki Ponpa eta Erabilera Orokorreko Inbertsore VFD eguzki ponpaketa edo ohiko abiadura kontrolatzeko eska daiteke. Partekatu motor-plaka, aurreikusitako kontrol-modua eta PV moduluaren zehaztapenak aurrekontua eskatzerakoan, eredua eta hasierako konfigurazioa aplikazioarekin bat etor daitezen.
Eguzki-ponpa moduan, P8-15-ek funtzionamendu automatikoa (0), eguzkia soilik (1) edo sare elektrikoa soilik (2) aukeratzen ditu. Modu automatikoan, P8-16-k sarearen funtzionamendu-tartea ezartzen du (60 minutu lehenespenez) eta P8-17-k atzerapena ezartzen du eguzkia berriro probatu aurretik (4 segundo lehenespenez).
Gomendatutako matrizea 11 × 250 W modulu edo 9 × 300 W moduluko kate bat da. Mantendu zirkuitu irekiko tentsioa gomendatutako 360-430 VDC tartean eta 450 VDC gehienezkoaren azpitik; MPPT barrutia 250-350 VDC da.
Azpikarga detektatzeko % 25eko mailan gaituta dago lehenespenez 60 segundoko berrespen-epearekin. Flotagailuak DI2 eta DI3ra kableatu daitezke, eta E43 erroreak maila-zunda akatsa adierazten du monitorizazio antolamendu hori erabiltzen denean.
P8-00 eguzki-ponpa modua (1) edo erabilera orokorreko modua (0) hautatzen du. Erabilera orokorreko eragiketak SVC/V/F kontrola, PID integratua eta Modbus RTU RS485 baino gehiago eskaintzen ditu, disko-plataforma bera ponpa, haizagailu eta beste makina txiki bateragarriak zerbitzatzeko aukera emanez.
Bai. Konektatu ponpa U eta V-ra, ondoren ezarri P8-27 1-ra ponpa monofasiko moduan. 220 V-ko ponpa trifasikoak U, V eta W-ra konektatzen dira P8-27 0-an utzita.
Edo 250 W-ko 11 modulu (37 V-ko zirkuitu irekiko mota) kate batean, edo 300 W-ko 9 modulu (45 V-eko mota) kate batean. Biek gomendatutako 360 eta 430 VDC leihoaren barruan jartzen dute array-tentsioa. Egon 450 VDC zirkuitu irekiaren azpian, hau da, gehienezko diskoa.
Unitatea abiarazten da DC tentsioa P8-07-ko atalasea gainditzen duenean, eta irteerako maiztasuna P8-10-ko argi ahulen mailaren azpitik gelditzen da (20 Hz lehenespenez) P8-11 baino gehiago (600 s lehenespenez). Urak mugitzen duen abiaduraren azpitik ponpa bat martxan jartzeak motorra berotzen du eta errodamenduak higatzen ditu, beraz, diskoa gelditzen da arakatu beharrean.
Ez. Panelek unitatea elikatzen dute eta unitateak ponpa elikatzen du. Depositua biltegia da, eta depositu batek bateria-banku baten zati bat balio du eta ez du ordeztu behar.
Bai. iMaster bi lanetarako eraikita dago, eta P8-00 parametroa da haien artean hautatzen duena. Erabilera orokorreko moduan SVC edo V/F kontrolarekin, PID integratua, Modbus RTU RS485 baino gehiago eta babes multzo osoa duen inbertsore estandar gisa jokatzen du. Esaiguzu zein modutan exekutatu behar duen unitateak eskaera egiten duzunean eta konfiguratzen dugu bidali aurretik. Dagoeneko eguzki-ponpa moduan dagoen unitate bat erabilera orokorrera aldatzen da P8-00 0-ra ezarriz, beraz, lan baterako erositako stockak bestean sal daitezke oraindik.
Bidal iezaguzu eredua eta proiektua. Lagina eta bolumenaren prezioa batera aipatzen ditugu, konpromisoa hartu baino lehen lur-kostua alderatu ahal izateko, eta OEM marka ebaluazio-unitateari aplika dakioke zure etiketa nolakoa izango den ikusteko.
