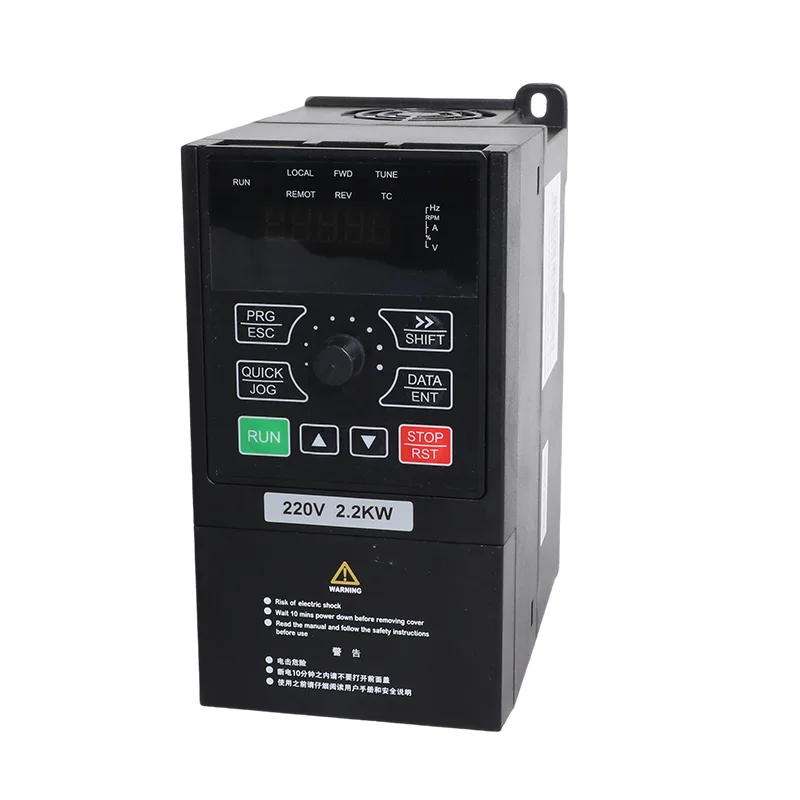

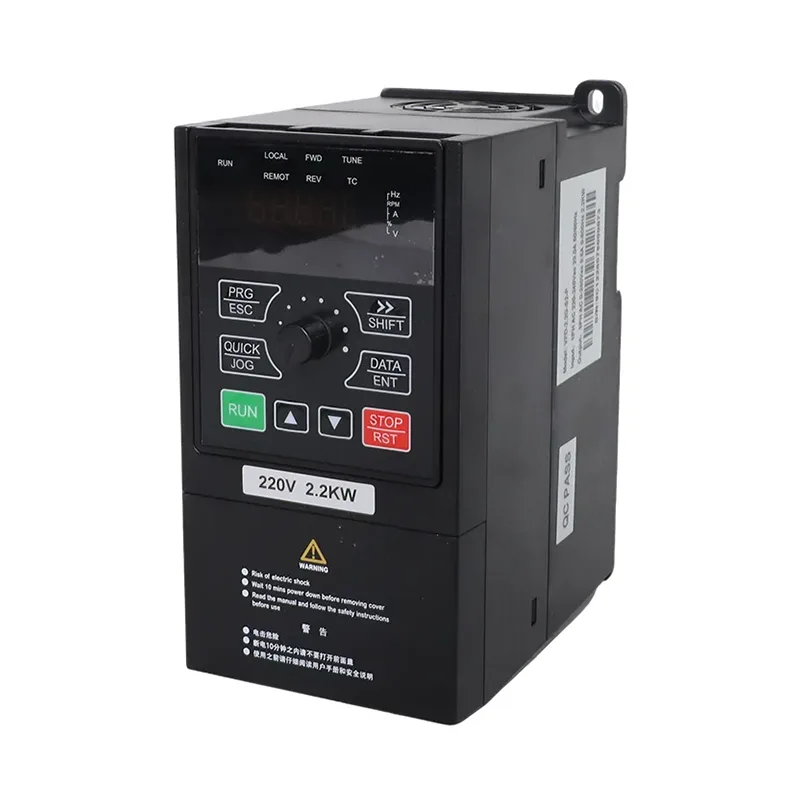

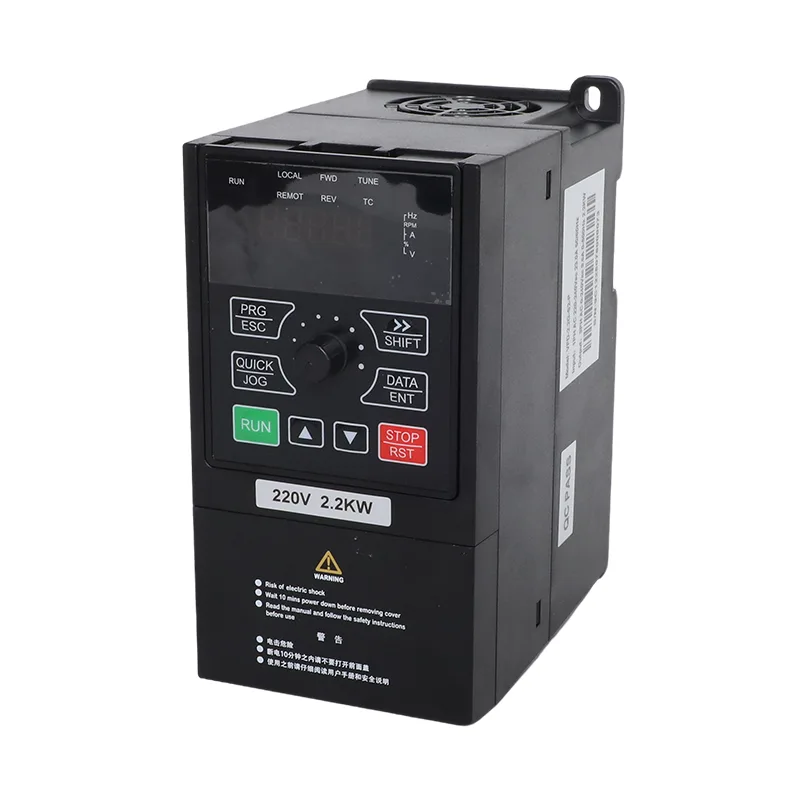

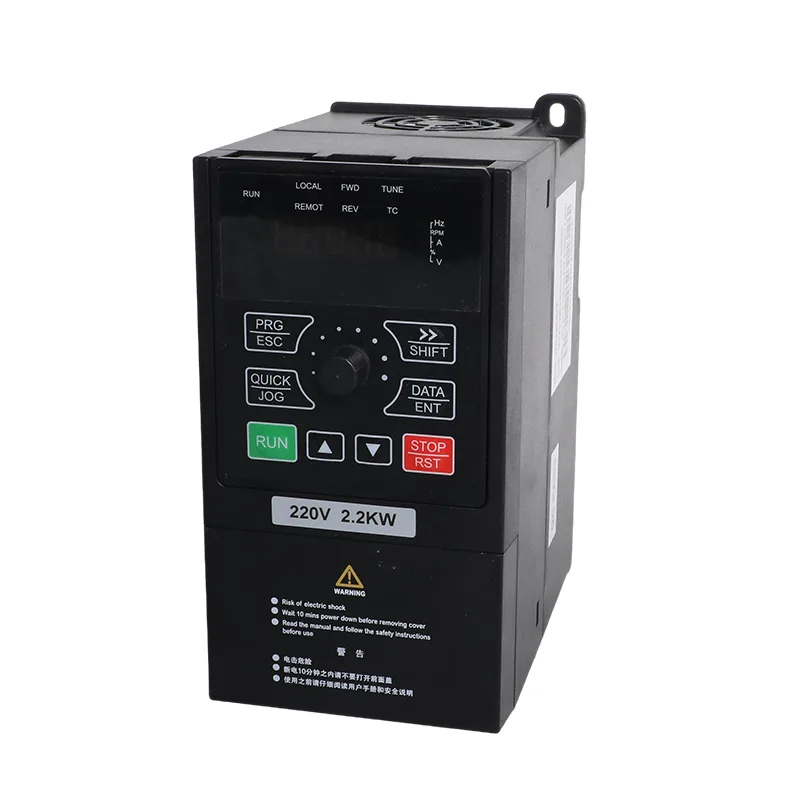

15-22kW 3 faseko 380V eguzki-ponpa eta erabilera orokorreko inbertsore VFD

CSIVEI iMaster VFD-PC10 serieak 15 kW, 18,5 kW eta 22 kW trifasiko inbertsore modeloak ditu. Dagozkion eredu-zenbakiak VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK eta VFD-PC10-22G-T4-MK dira. Zerrendatutako irteera-korronteak 32 A, 37 A eta 45 A dira, hurrenez hurren, unitatearen eskakizun elektrikoak betetzen dituzten motor-aplikazioetarako.

15-22kW 3 faseko 380V eguzki-ponpa eta erabilera orokorreko inbertsore VFD-k bi funtzionamendu-konfigurazio onartzen ditu: eguzki-ponpa modua eta erabilera orokorreko inbertsore modua. Eguzki-ponpa moduak fotovoltaiko multzo bat erabiltzen du DC energia iturri gisa eta MPPT kontrola barne hartzen du. Erabilera orokorreko moduak maiztasun aldakorreko motorraren kontrola eskaintzen du sentsorerik gabeko bektore-kontrola (SVC) edo V/F kontrola erabiliz.

Potentzia-tarte honetarako hornitutako zirkuitu-eskema nagusiek P+ eta PB terminalak identifikatzen dituzte kanpoko balaztatze-erresistentzia bat konektatzeko. Konexio hau garrantzitsua da aplikazioak balazta-erresistentzia bat behar duenean desazelerazio kontrolatu baterako. Erresistentzia hautatzeak, kableatuak eta funtzionamendu-mugek aplikagarria den modeloaren dokumentazio teknikoari jarraitu behar diote.

Ereduaren zehaztapenak

Egiaztatu motorraren plaka eta inbertsorearen irteerako korronte nominala modelo bat hautatu aurretik. Unitatearen kW kalifikazioak bakarrik ez du ezartzen motorraren edo ponparen funtziorako egokitasuna. Berretsi aplikagarriak diren muga elektrikoak eredu zehatzaren dokumentazioaren aurrean.

B Taula. Gomendatutako Eguzki-Matrizearen Konfigurazioa

Hornitutako konfigurazio-taulan 15 kW, 18,5 kW eta 22 kW modeloetarako modulu-kantitate desberdinak ageri dira. Antolamendu hauek erreferentziazko konfigurazio gisa tratatu behar dira eta instalatu aurretik PV moduluaren datu-orriarekin eta guneko baldintzekin egiaztatu behar dira.

Goiko fotovoltaiko matrizearen potentzia nominala adierazitako modulu-potentzia eta kantitatearen arabera kalkulatzen da. Ez da PV sistema osoaren diseinuaren ordezkoa.

PV katearen tentsioa

Zerrendatutako DC sarrerako gehienezko tentsioa 900 VDC da. Gomendatutako zirkuitu irekiko tentsio-tartea 550-750 VDC da, eta gomendatutako MPPT funtzionamendu-tartea 450-600 VDC da. Balio hauek funtzionamendu-muga desberdinak deskribatzen dituzte eta ez dira aldatu behar.

Kateen antolamendu bat amaitu aurretik, kalkulatu espero den zirkuitu irekiko tentsioa hautatutako moduluaren Voc eta tenperatura koefizientea erabiliz. Kalkuluak gunearen espero den gutxieneko tenperatura kontuan hartu behar du. Egiaztatu kalkulatutako eguraldi hotzeko kate-tentsioa inbertsorearen DC sarrerako gehienezko mugaren barruan jarraitzen duela eta funtzionamendu-tentsio normala egokia dela zehaztutako MPPT barrutirako.

DC-Side Sistemaren Diseinua

PV kateak, DC kableatuak, isolatzaileak, gainkorrontearen babesa, gorakada babesa eta konbinazio ekipamenduak instalazio orokorrean hartu behar dira. Beharrezko gailuak eta haien kalifikazioak array-aren konfigurazioaren, kablearen antolamenduaren, kableen ibilbidearen eta aplikagarri diren eskakizun elektrikoen araberakoak dira.

Kate paraleloetarako, berretsi behar diren konbinatzaileak eta kateak babesteko antolamendua inbertsorearen instalazioaren eskuliburuarekin eta PV sistemaren diseinatzailearekin. Instalazio-diseinutik eta aplikagarriak diren argibideetatik ere zehaztu behar dira tentsioen babes-baldintzak. Ez hautatu DC babesteko gailuak inbertsorearen potentzia nominaletik soilik.

C taula. Zehaztapen orokorrak (berdinak iMaster gama osoan)

Funtzionamendu moduak

1. Eguzki-ponpa modua

Eguzki-ponpa modua fotovoltaiko multzo batek elikatzen dituen ponpa-aplikazioetarako pentsatuta dago. Zerrendatutako kontrol-funtzioek potentzia maximoko puntuen jarraipena (MPPT) eta argi ahula babesteko logika dira.

Ponparen eskura dagoen potentzia eguzki-irradiazioaren, fotovoltaikoen konfigurazioaren, motorraren eskakizunen, ponparen ezaugarrien eta gunearen baldintzen araberakoa da. Beraz, matrizea inbertsorearen tentsio mugen inguruan diseinatu behar da, baita behar den ura emateko betebeharraren inguruan ere.

Sarearen edo sorgailuaren babeskopia behar denean, berretsi sarrerako kommutazio-antolamendua eta kableatua aplikagarri den eredu-diagramarekin alderatuta. Kanpoko kommutazio-osagaiak beharrezkoak izan daitezke konfiguratutako sistemaren arabera; ez hartu iturburu-aldaketa-funtzio guztiak inbertsorearen barruan daudenik.

2. Helburu orokorreko Inbertsore modua

Erabilera orokorreko moduak maiztasun aldakorreko kontrola eskaintzen du motordun ekipo bateragarrientzat. Zerrendatutako funtzioen artean SVC eta V/F kontrola, PID, azelerazio eta dezelerazio erregulagarria eta RS485 Modbus RTU komunikazioa daude.

Funtzionamendu modua P8-00 parametroaren bidez hautatzen da, emandako konfigurazioaren arabera. Modu egokiak eta kontrol-parametroak abian jartzean berretsi behar dira, modelo zehatzaren eta firmware-bertsioaren argibideak erabiliz.

Ezaugarri Teknikoak

1. Kanpoko balaztatzeko erresistentzia konexioa

15 kW, 18,5 kW eta 22 kW ereduetarako zirkuitu-eskema nagusiek P+ eta PB terminalak identifikatzen dituzte kanpoko balaztatze-erresistentzia baterako. Konexio hau garrantzitsua izan daiteke aplikazio batek desazelerazio kontrolatua behar duenean, motorra gelditzen utzi beharrean.

Balazta-erresistentzia baten beharra karga-inertziaren, dezelerazio-baldintzen eta funtzionamendu-betebeharraren araberakoa da. Instalatu aurretik, berretsi erresistentziaren zehaztapenak, kableatuaren eskakizunak eta baimendutako balazta-baldintzak aplikagarri den eskuliburuan.

2. Gainkarga-gaitasuna

Emandako zehaztapen orokorrek epe laburreko gainkarga-kalifikazio hauek zerrendatzen dituzte:

Balorazio hauek zerrendatutako gainkarga-ahalmena deskribatzen dute. Ez dute, beren kabuz, bermatzen motor jakin bat arrakastaz abiarazteko. Hautaketak motorraren korronte nominala, ponparen karga, azelerazio denbora eta aurreikusitako abiarazte-sekuentzia kontuan hartu behar ditu.

3. Motor Kontrola eta PID

Zerrendatutako kontrol moduak sentsorerik gabeko kontrol bektoriala (SVC) eta V/F kontrola dira. SVCren arabera, zehaztapen orokorrak % 150eko hasierako momentua zerrendatzen du 0,5 Hz-tan, 1:100eko abiadura eta abiadura-egonkortasunaren zehaztasuna % ± 0,5ekoa.

PID funtzio integratua presioa, emaria eta tenperatura bezalako aldagaien begizta itxian kontrolatzeko zerrendatzen da. Behar diren sentsoreak, feedback-seinaleak eta kontrol-sekuentzia benetako aplikaziorako konfiguratu behar dira.

4. Babes-funtzioak

Zerrendatutako babes funtzioak hauek dira:

• Motor-zirkuitu laburren detekzioa piztean
• Irteera fase-galeren babesa
• Gainkorrontearen babesa
• Gainitentsioaren eta azpitentsioaren babesa
• Tenperatura gehiegizko babesa
• Gainkarga eta azpikarga babesa
• Argi ahuleko babesa

Hornitutako iturriak eguzki-sarrera ahularekin, depositu betearekin, ur faltarekin eta motorraren azpikargarekin lotutako alarmak ere zerrendatzen ditu. Alarma kodeak eta esanahiak eredu zehatzaren eskuliburuarekin egiaztatu behar dira instalaziorako edo arazoak konpontzeko erabili aurretik.

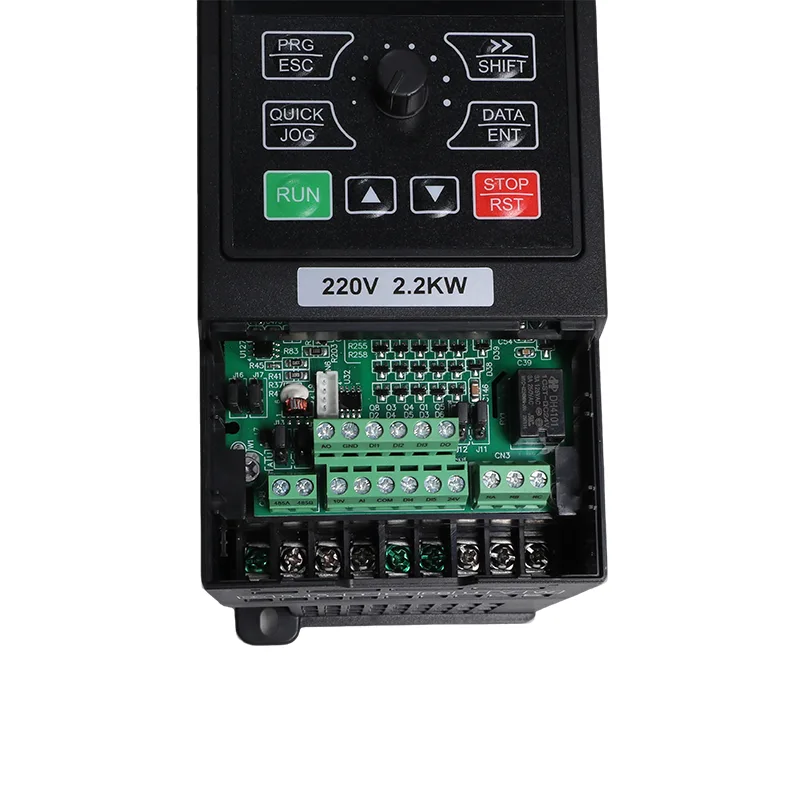

5. Kontrol Plataforma eta Komunikazioa

Emandako produktuaren informazioak dio 15 kW, 18,5 kW eta 22 kW-eko modeloek kontrol-plataforma bera erabiltzen dutela, terminalen diseinua, parametroen zenbakiketa eta teklatuaren funtzionamendu koherentearekin hiru balorazioetan. Berretsi hornitutako modeloaren kableatuaren eta parametroen xehetasunak martxan jarri aurretik.

Modbus RTU-rekin RS485 komunikazioa serierako estandar gisa ageri da. Eskuragarri dauden jarraipen-balioak eta kontrol-erregistroak dagokion bertsiorako komunikazio-erregistro mapan egiaztatu behar dira.

Aplikazio tipikoak

1. Nekazaritza Ureztatzea

Diskoa ebaluatu daiteke ubide-sareak, ureztatze-eremu handiak edo nekazaritzako ur-sistemak hornitzen dituzten ureztatze-ponpetarako. Motor-korrontea, beharrezkoa den ur-emaria, guztizko buru dinamikoa, fotovoltaikoen konfigurazioa eta eguneroko funtzionamendu-eskakizunak egiaztatu behar dira eredua hautatu aurretik.

2. Udal Ur Hornidura

Ur gordina hartzeko, tratamendu-instalazioetara transferitzeko edo banaketa-biltegietara hornitzeko, hautaketak ponparen funtzioa, motorraren datuak, kontrol-eskakizunak eta aurreikusitako elikadura-iturriaren erabilgarritasuna kontuan hartu behar ditu.

3. Meategien ureztaketa

Meategietan eta hobi-uretako aplikazioetan, baieztatu ponpa-motorraren kalifikazioa, espero den karga-aldakuntza, beharrezko funtzionamendu-iraupena eta instalazio-baldintzak. Inbertsoreak benetako motorra eta gunearen eskakizunekin bat etorri behar du.

4. Akuikulturako Ur-trukea

Ura trukatzeko ohiko eskakizunak dituzten arrain- eta ganba-haztegietarako, diskoa ponpaketa-ekipo bateragarri baterako har daiteke. Sistemaren diseinuak behar den ur-bolumena, ponpaketa-egutegia eta erabilgarri dagoen eguzki-potentzia edo AC potentzia kontuan hartu behar ditu.

5. Industri Uraren transferentzia eta hoztea

Erabilera orokorreko moduan, unitateak maiztasun aldakorreko motorraren kontrola eskatzen duten ur-transferentzia, hozte-zirkuitu eta prozesu-uraren aplikazio bateragarrietarako ebaluatu daiteke.

6. Haizagailuak, puzgailuak eta beste prozesu-unitate batzuk

Erabilera orokorreko konfigurazioa haizagailu, hazgailu eta motordun beste ekipo bateragarrietarako kontuan har daiteke. Berretsi karga-ezaugarriak, motorraren datuak, dezelerazio-baldintzak eta kanpoko balazta-erresistentzia baten beharra eredua hautatu aurretik.

Instalazioa eta aukeraketa gogoetak

1. Lotu Unitatea eta Motorra

Egiaztatu motor-plakaren potentzia, korrontea, tentsioa eta maiztasuna. Konparatu motorraren korronte nominala hautatutako modeloaren irteerako korrontearekin eta ebaluatu karga eta azelerazio baldintzak inbertsorearen kalifikazioa baieztatu aurretik.

2. Baieztatu balaztatzeko erresistentzia baten beharra

Desazelerazio kontrolatua behar denean, ebaluatu kanpoko balaztatzeko erresistentzia egokia den aplikaziorako. Egiaztatu erresistentziaren kalifikazioa, terminalen antolamendua, kableatua eta balazta-mugak modeloaren berariazko dokumentazioarekin alderatuta.

3. Berrikusi irteerako kablearen luzera

Hornitutako iturriak irteerako erreaktorearen gomendioa identifikatzen du ponpa-instalazioetarako, non drive-tik motor kablea 50 m gainditzen duen. Egiaztatu dagokion eskuliburua kable-luzerari aplikatzekoak diren gidalerroei, erreaktoreen eskakizunei eta instalazio-baldintzei buruz. Kontuan izan motorren isolamendua eta kableen antolamendua irteerako konexioa ebaluatzean.

4. Egiaztatu PV babesa eta kableatzea

Egiaztatu matrizearen diseinua, kate paraleloen antolamendua, DC isolatzailea, gainkorrontearen babesa, konbinatzaileen ekipamendua eta gainbehera babesteko baldintzak. Gailu eta balorazio egokiek inbertsorearen eskuliburua, fotovoltaiko diseinua eta aplikagarriak diren estandar elektrikoak jarraitu behar dituzte.

5. Kontatu Tenperatura eta Altuera

Zerrendatutako funtzionamendu-tenperatura -10 °C eta 50 °C artekoa da, 40 °C-tik gorako 1 °C bakoitzeko % 1eko murrizketa eskakizunarekin. Zerrendatutako altitude-gidak 100 m-ko % 1eko beherapena eskatzen du 1000 m-tik 3000 m-ra. Egiaztatu instalazio-eskakizunak benetako modeloari, altuera handiagoko eskakizun osagarriak barne.

6. Jarraitu martxan jartzeko prozedura

Konfiguratu motorraren datuak, komando-iturria, kontrol-modua eta azelerazio- edo dezelerazio-ezarpenak modeloaren argibideen arabera. Hornitutako FAQ-ek F3-00tik F3-04rako parametroak identifikatzen ditu motorraren datuetarako eta lehen funtzionamenduaren aurretik doikuntza automatikoa gomendatzen du. Jarraitu benetako modeloaren eskuliburua martxan jartzeko prozedura osorako.

Maiz egiten diren galderak

1. Zergatik dituzte 15 kW eta 22 kW bitarteko modeloek balazta-erresistentzia terminalak?

Hornitutako zirkuitu nagusiko eskemak P+ eta PB terminalak identifikatzen ditu 15 kW, 18,5 kW eta 22 kW-ko modeloetan balaztatzeko kanpoko erresistentzia bat konektatzeko. Erresistentzia behar den karga, inertzia eta dezelerazio eskakizunen araberakoa da. Beste potentzia-maila batzuetarako, egiaztatu terminalen diseinua eta balazta-erresistentzia xedapenak eskaera egin aurretik.

2. 22 kW-ko modeloak martxan al dezake 22 kW-ko ponpa urperagarri bat?

Egokitasuna motorraren korronte nominala, abiarazte-baldintzak, ponparen karga eta azelerazio ezarpenak erabiliz ebaluatu behar da. Zerrendatutako SVC abiarazte-momentua % 150ekoa da 0,5 Hz-tan, eta serieko gainkargaren balorazioa korronte nominalaren % 150ekoa da 60 segundoz. Zifra hauek ez dute bermatzen 22 kW-ko ponpa urperagarri bakoitzeko bateragarritasuna. Konfiguratu motorraren izen-plakaren datuak eta jarraitu aplikagarriak diren sintonizazio eta martxan jartzeko argibideei.

3. Zein DC babes behar da sei katedun PV multzo baterako?

Emandako instalazio-informazioak PV sarreran DC-mailako etengailu bat eskatzen du, kateak paraleloak konbinatzen diren PV-ko konbinazio-kutxa bat eta II motako tentsio-babeserako gailu bat zehaztutako array-distantzia-baldintzarako. Berretsi gailuen balorazio zehatzak, kokapen eta kable-distantziaren eskakizunak instalazioaren eskuliburuaren eta PV sistemaren diseinuaren arabera martxan jarri aurretik.

4. Nola eragiten dio deratingak 22 kW-ko instalazio bati?

Zerrendatutako tenperaturaren murrizketa % 1ekoa da 40 °C-tik gorako 1 °C bakoitzeko, -10 °C eta 50 °C arteko funtzionamendu-tenperatura tartearekin. Zerrendatutako altitudearen beherakada % 1ekoa da 100 m-ko 1000 m-tik 3000 m-ra. Hornitutako iturriak 2000 m-tik gorako isolamendu-transformadorearen eskakizuna ere identifikatzen du; egiaztatu eskakizun hori eta bere baldintzak modeloaren eskuliburu zehatzean instalatu aurretik.

5. Zein monitorizazio-funtzio daude Modbus bidez?

RS485 Modbus RTU komunikazio interfaze gisa ageri da. Hornitutako iturriak U0 monitorizazio taldea identifikatzen du irteerako korrontea, irteerako potentzia, bus-tentsioa, sarrera eta irteera digitalaren egoera eta hornidura-modua U0-49-n. Berretsi erregistro-mapa eta hornitutako firmware bertsiorako eskuragarri dauden datuak integratu aurretik.

6. Eredu hauek erabilera orokorreko inbertsore gisa funtzionatu al dezakete eguzki-ponpa-unitateen ordez?

Emandako produktuaren informazioak eguzki-ponpa modua eta erabilera orokorreko modua identifikatzen ditu konfigurazio aukera gisa. Erabilera orokorreko funtzioen artean, SVC edo V/F kontrola, PID eta Modbus RTU daude, 15 kW-tik 22 kW-eko modeloek, berriz, P+ eta PB terminalak kanpoko balazta-erresistentzia baterako identifikatutakoak dituzte. P8-00 parametroa modu-hautaketa-parametro gisa zehazten da hornitutako materialan. Berretsi ezarpen zuzena eta baimendutako bihurketa prozedura modeloaren eskuliburuan.

7. 15 kW, 18,5 kW eta 22 kW modeloek kontrol-plataforma bera partekatzen al dute?

Emandako produktuaren informazioak hiru balorazioak kontrol-plataforma bat partekatzen duela dio, parametroen zenbakitze koherentea, teklatuaren funtzionamendua eta terminalen diseinuaren konbentzioak barne. Korronte nominala eta potentzia desberdinak dira modeloaren arabera, beraz, hautaketak eta kableatuak unitate zehatzaren zehaztapenak eta eskemak jarraitu behar ditu oraindik.
