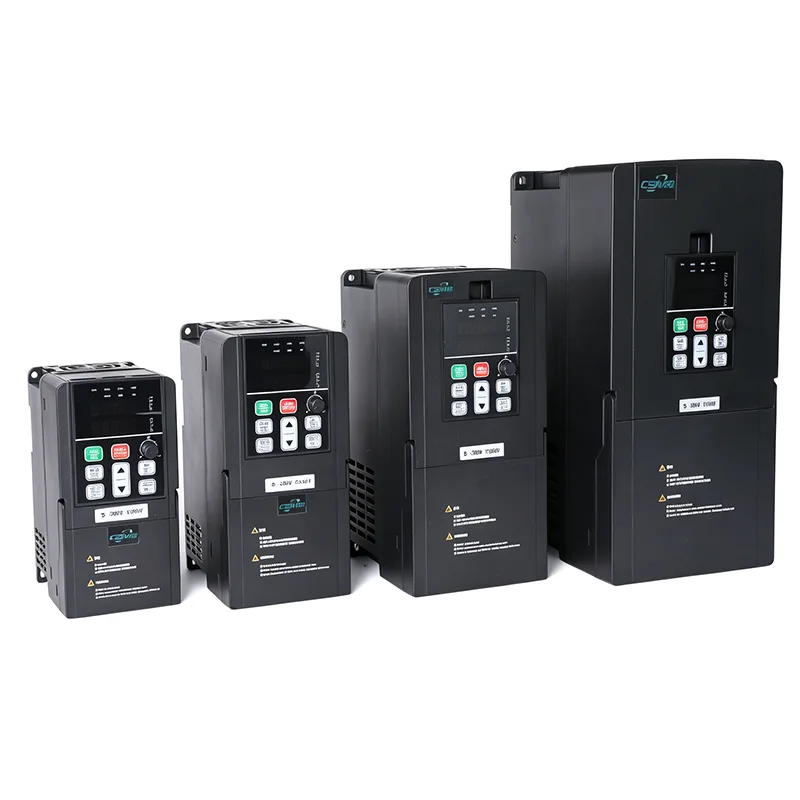

30HP 22kw VFD 3 faseko abiadura aldakorra

CSIVEI 30HP 22kw VFD 3 Faseko Abiadura Aldakorreko Drive-a motor trifasikoko kontrolerako sarrera-mailako unitate polifazetikoa da. Ekipamendu industrial txikietarako, tailerreko makineriarako eta automatizazio arineko zereginetarako diseinatua, errendimendu fidagarria eskaintzen du aztarna trinkoan. V/F eta sentsorerik gabeko kontrol bektorial moduak, PID kontroladore integratua eta kanpoko teklatua edo urrutiko funtzionamendurako laguntza ditu. Alboan muntatzeko gaitasuna duen IP20 itxiturak panelen instalazio eraginkorra ahalbidetzen du. Parametroen konfigurazio errazarekin eta eraikuntza malkartsuarekin, CSIVEI 115-132kw 3 faseko 380V VFD-k oinarri sendoak eskaintzen ditu motorren abiadura kontrolatzeko oinarrizko aplikazioetarako.

Oinarrizko parametroak eta zehaztapenak

Aplikazio tipikoak

CSIVEI 30HP 22kw VFD 3 Faseko Abiadura Aldakorreko Drive-a muturreko fidagarritasuna eskatzen duten industria-aplikazio astunetarako diseinatuta dago:

●  Meatzaritza eta mineralak: ehotzeko errotak, birringailuak, minda-ponpak

●  Ura eta hondakin-urak: igogailu-estazio handiak, aireztatzeko puzgailuak, isuri-ponpak

●  Petrolioa eta gasa: hodietarako ponpak, petrolio gordinaren transferentzia, gasaren konpresioa

●  Itsasoa: propultsio-helgailuak, branka-helgailuak, bizkarreko makineria

●  Haizagailu handiak: tunelaren aireztapena, haize-tuneleko haizagailuak, labe garaien haizagailuak

Bere eraikuntza sendoak eta front-end aukera aktiboek sareko kodeak eta estandar harmonikoak betetzen dituztela bermatzen dute.

Erabiltzaileentzako funtzionamendua eta konfigurazio erraza

CSIVEI VFD serieak erabilera erraztasuna lehenesten du, instalazio-denbora murriztuz eta eguneroko funtzionamendua erraztuz ingeniarientzat eta mantentze-langileentzat.

Teklatu intuitiboa - LED/LCD teklatuak parametroen pantaila argia eta nabigazio azkarra eskaintzen ditu. Parametro-taldeak logikoki antolatuta daude, eta hizkuntza anitzeko laguntzak erabiltzaile globalentzako eskuragarritasuna bermatzen du.

Hasierako morroia - Urratsez urratseko konfigurazioak erabiltzaileak oinarrizko parametroen konfigurazioan gidatzen ditu minutu batzuetan. Aurrez konfiguratutako aplikazio makroek (Fan/Pump, Conveyor, Constant Torque) aplikazio arruntetarako ukipen bakarreko konfigurazioa ahalbidetzen dute.

Parametroen kopia funtzioa - Kargatu parametroak unitate batetik teklaturara eta deskargatu hainbat unitatetara, unitate anitzeko sistemen konfigurazio denbora nabarmen murriztuz eta konfigurazio koherentea bermatuz.

Teklatua aldagarria - Teklatua urrunetik munta daiteke luzapen-kable baten bidez, kontrol paneleko ateetatik edo urruneko kokapenetatik funtzionamendu erosoa ahalbidetuz.

Diseinu trinkoa - Espazioa aurrezteko aztarna elkarren ondoan muntatzea ahalbidetzen du, panelen dentsitatea maximizatzen du eta armairuaren tamaina eskakizunak murrizten ditu.

Ohiko galderak

Nola aukeratzen dut 30HP 22kw VFD 3 faseko abiadura aldakorra nire motorrarentzako?

Kontuan hartu beharreko gauza batzuk:

Motor-potentzia: VFD-ak motorrarekin bat etorri behar du edo apur bat handiagoa izan behar du.

Sarrerako tentsioa: 230 V monofasikoa edo 400 V trifasikoa, ziurtatu zure hornidura bat datorrela.

Karga-mota: garraiagailuak edo estrusoreak bezalako momentu konstanteko kargak normalean motorren potentziaren % 100-120eko VFD-a behar dute. Momentu aldakorreko kargak haizagailuak eta ponpak, esaterako, motorraren potentziarekin bat datorren VFD bat erabil dezakete, eta energia aurrezten duzu.

Ingurunea: hautsez, hezeetan edo kanpoaldean dauden tokietan, joan IP maila altuago bat (IP40, IP54, IP66) edo jarri unitatea babestutako itxitura batean.

Komunikazioa: PLC edo SCADA batekin hitz egin behar baduzu, egiaztatu diskoak zure protokoloa onartzen duela (Modbus RTU estandarra da; Profibus, Ethernet/IP, etab. aukerakoak dira).

CSIVEIk tamainarako tresna eta laguntza teknikoa ere baditu bigarren iritzia nahi baduzu.

Nola konpon ditzaket ohiko akatsak?

Unitateak akats-kodeak erakusten ditu teklatuan diagnostiko azkar egiteko:

●  OC (gehiegizko korronte): egiaztatu laburrak, motorraren harilkatze-arazoak edo azelerazio-denbora laburregia dagoen

●  OV (gain-tentsioa): egiaztatu balaztatzeko erresistentzia (erabiltzen bada) edo dezelerazio denbora laburregia.

●  UV (tentsio txikia): egiaztatu sarrerako potentzia eta kableatuak

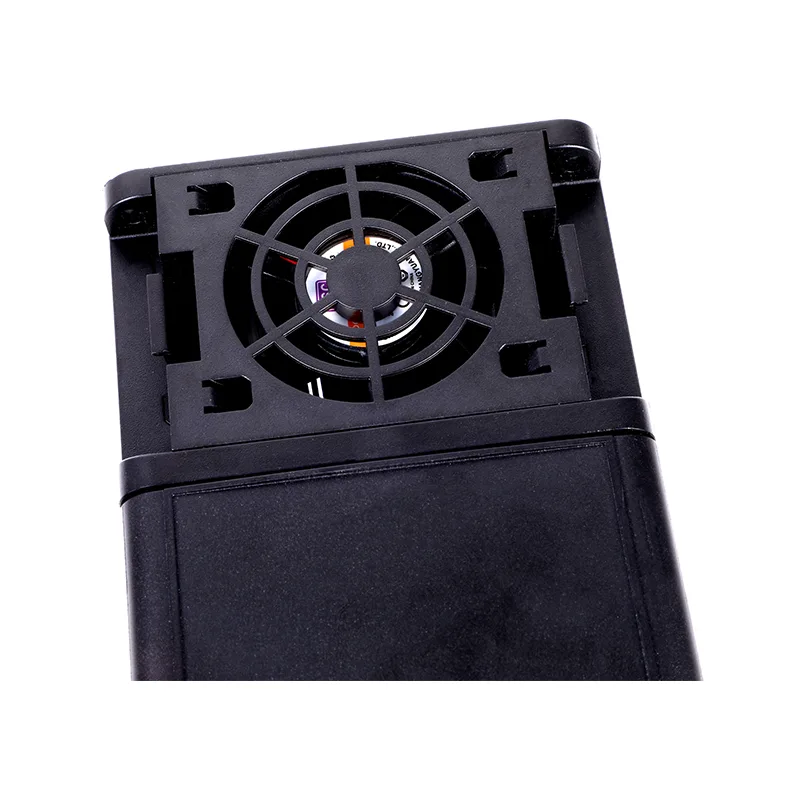

●  OH (gain-tenperatura) - egiaztatu hozte-haizagailua, giro-tenperatura eta muntatzeko tartea

●  OL (gainkarga) - egiaztatu motor-karga, handitu azelerazio-denbora edo kontuan hartu diskoa handitzea

●  Eskuliburuak hutsegite-kodeen taula osoa du urrats zehatzekin. Zerbait oraindik ez badago, CSIVEI laguntza teknikoak lagun dezake.

Zein da VFD baten ohiko bizi-iraupena, eta nola mantentzen dut?

Instalazio eta baldintza egokiekin, VFD batek 10-15 urte iraun dezake. Mantentze-gakoa: mantendu itxitura garbi: hautsak pilatzeak hozte-eraginkortasuna hiltzen du; egiaztatu hozte haizagailuak (normalean 3-7 urte irauten dute; ordezkatu zaratatsua edo huts egiten bada); ikuskatu DC bus kondentsadoreak —denborarekin eta tenperaturarekin zahartzen dira—, diskoa bi urte baino gehiagotan gordeta egon bada, berritu tapoiak piztu aurretik; giro-tenperatura kontrolatu; Egin parametroen babeskopia teklatuan edo kanpoko biltegiratzeetan noizean behin. 6-12 hilabetero ikuskapen azkar batek ezustekoak saihesten laguntzen du.

Nola konfiguratzen dut diskoa lehen aldiz?

CSIVEI unitateek abiarazte bizkorreko morroia dute, minutu gutxitan ezinbestekoak zeharkatzen zaituena:

Sartu motor-plakaren datuak (potentzia, tentsioa, korrontea, maiztasuna, RPM), hautatu aplikazio-makro bat (Fan/Pump, Conveyor, Constante Torque), ezarri azelerazio- eta dezelerazio-denborak, aukeratu maiztasun-iturria (teklatua, sarrera analogikoa, komunikazioa) eta exekutatu auto-tuning motor-kontrola optimizatzeko. Eskuliburuak xehetasun guztiak ditu, eta teklatua desmuntagarria da, behar izanez gero urrutiko funtziona dezazun.

Erabili al dezaket sarrera monofasikoko VFD motor trifasiko batekin?

Bai. CSIVEI-ren 230 V-ko unitate monofasikoek sarrera monofasikoa eta energia trifasikoa ateratzen dute motorra. Ohiko konfigurazioa da elektrizitate monofasikoa soilik erabilgarri dagoenean, baina motor trifasiko baten eraginkortasuna eta fidagarritasuna nahi dituzunean. Ziurtatu motorearen tentsioa diskoaren irteerarekin bat datorrela: 230 V trifasikoa.

Bezeroaren kasua: Nekazaritzako ureztatze-ponpaketak

Nekazaritza-kooperatiba handi batek ureztatze-ponpa ugari erabiltzen zituen laborantza-eremu ezberdinei zerbitzatzeko. Eskuzko balbulen doikuntzak eta abiadura finkoko ponpek uraren hornikuntza ez eraginkorra eta energia kostu handiak eragin zituzten.

Irtenbidea: CSIVEI 30HP 22kw VFD 3 Faseko Abiadura Aldakorreko unitateak bi ponpa nagusitan instalatu ziren, zonaldearen eskariaren arabera ponpen sekuentziazioa kudeatzen zuen kontrolagailu zentrala batekin. Unitateen barneko PIDek etengabeko presioa mantentzen zuen banaketa sarean.

Emaitzak:

●  Ureztapen-metodo desberdinetarako optimizatu den uraren presioa (tantaka eta aspertsioa)

●  Energia-kontsumoa % 28 murriztu da hazkuntza denboraldian

●  Ariketa eta hodien tentsioa murriztu zen, azpiegituren bizitza luzatuz

●  Urrutiko monitorizazioak denbora errealean doitzea ahalbidetzen du gailu mugikorraren bidez

●  Kooperatibak CSIVEI unitateetan estandarizatu ditu ponpa-instalazio berri guztietarako.
