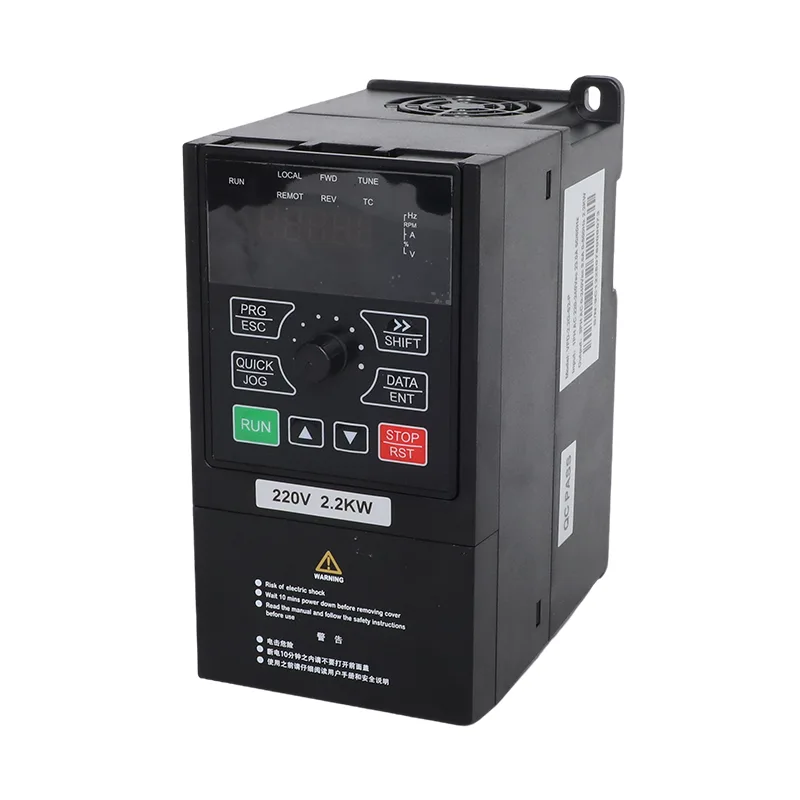

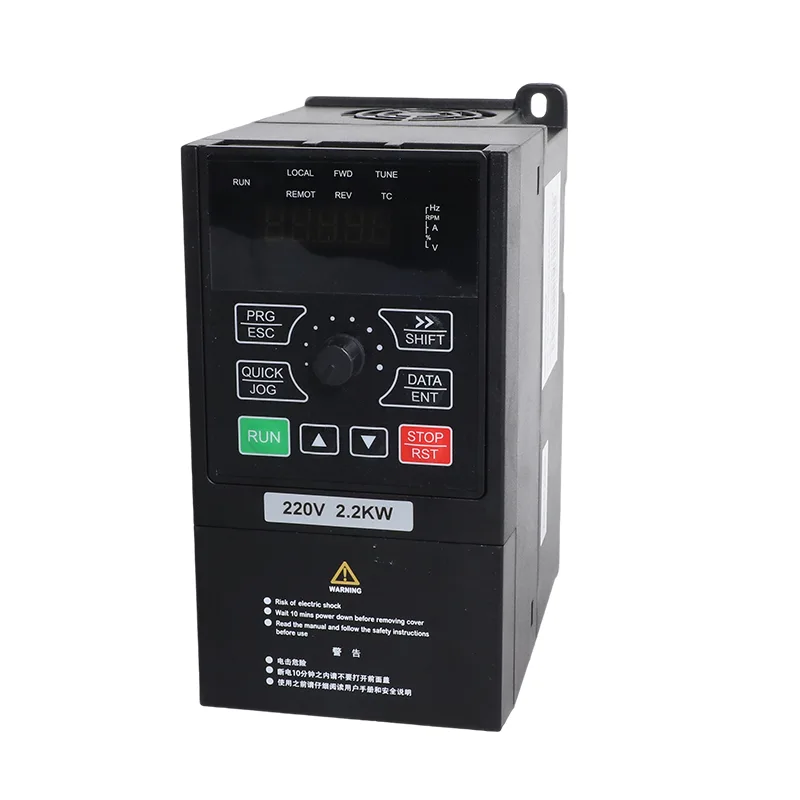

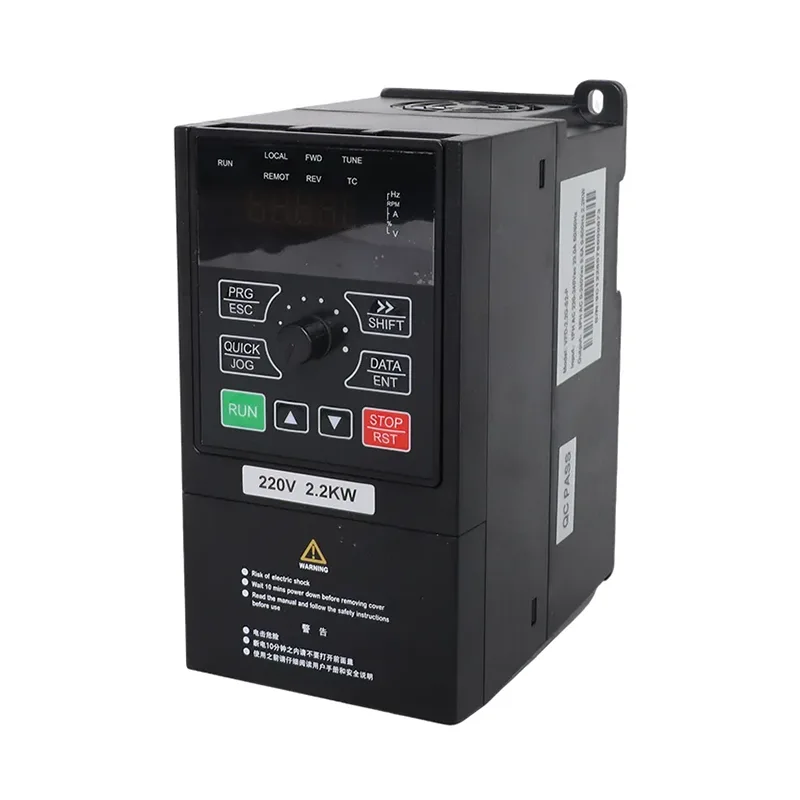

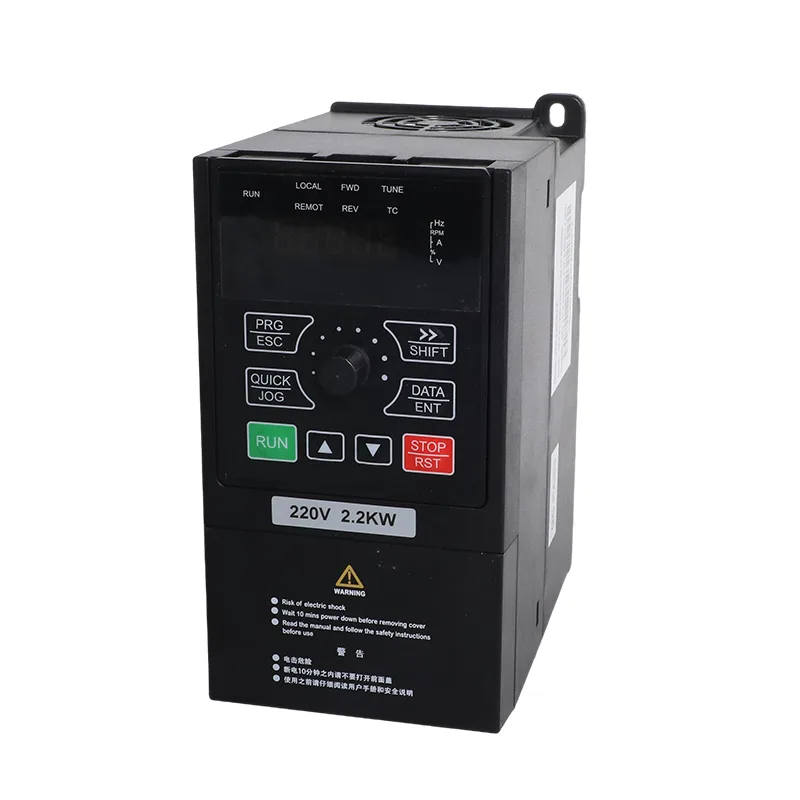

30kW/37kW 3 faseko 380V eguzki-ponpa eta erabilera orokorreko inbertsore VFD bi modelotan dago eskuragarri: VFD-PC10-30G-T4-MK eta VFD-PC10-37G-T4-MK. Biek AC sarrera trifasikoa erabiltzen dute eta eguzki-ponpa edo erabilera orokorreko funtzionamendua onartzen dute hautatutako konfigurazioaren arabera.
Eguzki-ponpa aplikazioetan, unitateak ponpa-motorra kontrolatzen du fotovoltaiko-matrize baten energia erabiliz. Erabilera orokorreko moduan, maiztasun aldakorreko motorraren kontrola eskaintzen du ekipo industrial bateragarrietarako. Ereduaren hautaketa motorraren potentzia eta korronte nominalaren, ponparen funtzionamendu-baldintzen, erabilgarri dagoen potentzia-iturriaren eta beharrezko kontrol-funtzioen araberakoa da.
30kW/37kW 3 faseko 380V eguzki-ponparentzat eta erabilera orokorreko inbertsorearen VFDrako, funtzionamendu-modua P8-00 parametroaren bidez hautatzen da aplikagarri den modeloaren konfigurazioaren arabera.
Eguzki-ponpa modua fotovoltaiko multzo batek hornitutako ponpa-aplikazioetarako pentsatuta dago. Modu honetarako zerrendatutako kontrol-funtzioek potentzia maximoaren jarraipena (MPPT) eta argi ahuleko babes-logika dira.
PV-matrizea unitatearen zehaztutako DC tentsio-mugetan konfiguratu behar da. Ponparen irteera eskuragarri dagoen eguzki-potentziaren, motorraren eskakizunen, ponparen ezaugarrien eta gunearen baldintzen araberakoa da.
Sarearen edo sorgailuaren babeskopia behar denean, sarrerako kommutazio antolamenduak eta kableatuak aplikagarri den ereduaren diagrama jarraitu behar dute. Berretsi aukeratutako instalaziorako kanpoko kommutazio-osagaiak behar diren ala ez, aldaketa-funtzio guztiak unitatean sartuta daudela suposatu beharrean.
Erabilera orokorreko modua maiztasun aldakorreko kontrola behar duten motordun ekipo bateragarrietarako pentsatuta dago. Zerrendatutako funtzioen artean SVC eta V/F kontrola, PID integratua, azelerazio eta dezelerazio erregulagarria eta Modbus RTU komunikazioa daude.
Funtzionamendu modua eta parametroen ezarpenak martxan jartzean ezarri behar dira. Jarraitu erabiltzailearen eskuliburuari eredu zehatzari kontrol-iturria, motor-datuak, sarrera-terminak eta funtzionamendu-aginduak konfiguratzerakoan.
| Elementua | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Aplika daitekeen motorra | 30 kW / 40 HP | 37 kW / 50 HP |
| Sarrerako korrontea | 57 A | 69 A |
| Irteerako korrontea | 60 A | 75 A |
| AC sarrerako tentsioa | AC 3 PH 380 V (%-15) 440 V (+% 10) | |
| Max. DC sarrerako tentsioa | 900 VDC | |
| Gomendatutako Voc sorta | 550 eta 750 VDC bitartekoa | |
| Gomendatutako MPPT barrutia | 450 eta 600 VDC bitartekoak | |
| Hasierako tentsio tartea | 300 eta 900 VDC, parametro erregulagarria | |
| Irteerako maiztasun tartea | 0tik 500.00 Hz | |
| Zarata maila | 65 dBA gehienez. |
| Eredua | 37±1 V moduluak, 250 W±5 Wp | 45±1 V moduluak, 300 W±5 Wp | ||
| Kate bakoitzeko moduluak | Kateak | Kate bakoitzeko moduluak | Kateak | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV-maizea planifikatzerakoan, tratatu goiko konfigurazioak erreferentzia-antolamendu gisa, tamaina unibertsalaren arauak baino. Berretsi moduluaren zehaztapenak, ponparen funtzionamendu-baldintzak eta gunearen eskakizunak array-a amaitu aurretik.
FV kateen diseinuak zirkuitu irekiko benetako tentsioa (Voc), funtzionamendu-tentsioa, moduluaren tenperatura-koefizienteak eta gunearen gutxieneko tenperatura kontuan izan behar ditu. Egiaztatu eguraldi hotzeko kalkulatutako Voc kateak ez duela unitatearen DC sarrerako tentsio maximoa gainditzen eta espero den funtzionamendu-tentsioa bere MPPT barrutiarekin bateragarria dela. Azken konfigurazioak ponparen motorraren balorazioa, guztizko buru dinamikoa, eguneroko ur-eskaera eta guneko eguzki-baldintzak ere kontuan izan behar ditu.
| Elementua | Zehaztapena |
| Maiztasun baloratua | 50/60 Hz |
| Sarrerako maiztasun tartea | ±% 5 (47,5 eta 63 Hz) |
| Irteerako tentsioa | 0 sarrerako tentsiorako |
| Irteerako maiztasuna | 0,1 eta 500 Hz artean |
| Gehienezko maiztasuna | 0tik 500 Hz (SVC eta V/F kontrola) |
| Eramailearen maiztasuna | 0,8 kHz eta 8 kHz, kargatzeko automatikoki egokituta (16 kHz arte onartzen da) |
| Maiztasun-ebazpena | Ezarpen digitala 0,01 Hz; ezarpen analogikoa maiztasun maximoaren % 0,025 |
| Kontrol modua | Sentsorerik gabeko bektore-kontrola (SVC); V/F kontrola |
| Abiatzeko momentua | 0,5 Hz/% 150 (SVC) |
| Abiadura tartea | 1:100 (SVC) |
| Abiadura-egonkortasunaren zehaztasuna | ±% 0,5 (SVC) |
| Gainkarga-gaitasuna | % 150eko korronte nominala 60 s; % 170 12 s; % 190 1,5 s |
| Momentuaren igoera | Momentuaren bultzada automatikoa; eskuzko bultzada %0,1etik %30,0ra |
| V/F kurba | Kurba lineala, puntu anitzekoa eta karratua (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potentzia) |
| V/F bereizketa | Banaketa osoa, erdi bereizketa |
| Azelerazioa / dezelerazioa | Lineala edo S-kurba, 0,0 eta 6500,0 s |
| DC balaztatzea | Hasierako maiztasuna 0,00 Hz gehieneko maiztasunera; denbora 0,0 eta 36,0 s; egungo % 0,0 eta % 100,0 |
| JOG kontrola | JOG maiztasuna 0,00 Hz gehieneko maiztasunera (lehenetsia 5 Hz); azeleratu/dezel 0,0tik 6500,0 s |
| PID integratua | Bai, kanpoko kontrolagailurik gabeko presio, emaria edo tenperatura begizta itxirako |
| AVR | Irteerako tentsioa egonkor mantentzen da sareko tentsioa aldatzen denean |

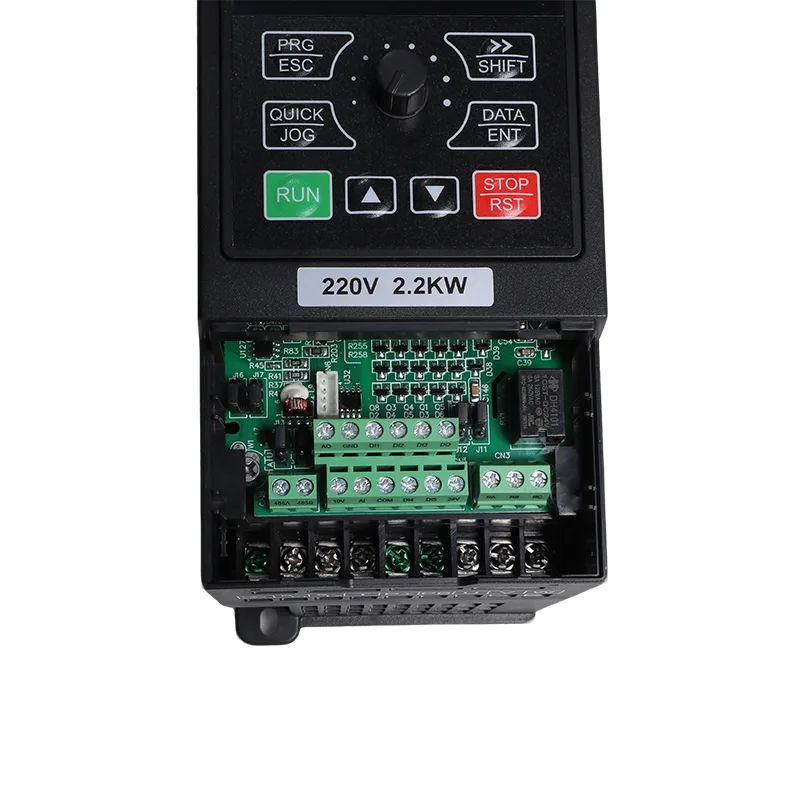

| Sarrerako terminalak | 5 sarrera digital, DI5-ek 50 kHz-ko abiadura handiko pultsua onartzen du; 1 sarrera analogiko 0-10 V edo 0-20 mA; 1 teklatuaren potentziometro sarrera |
| Irteerako terminalak | Abiadura handiko 1 pultsu irteera 50 kHz arte; 1 errele irteera; 1 irteera analogiko 0-20 mA edo 0-10 V |
| Komunikazioa | RS485, Modbus RTU |
| Babesa | Motor-zirkuitu laburren detekzioa piztean, irteerako fase-galera, gain-korrontea, gain-tentsioa, azpi-tentsioa, gain-tenperatura, gainkarga, azpikarga, argi ahula |
| Funtzionamendu-tenperatura | -10 °C eta 50 °C artean; 40°C-tik gorako 1°C bakoitzeko %1 jaitsi |
| Biltegiratze-tenperatura | -20°C eta 60°C artean |
| Hezetasuna | % 95etik beherako RH, kondentsaziorik gabe |
| Altuera | 1000 m-tik behera; jaitsi % 1 100 m-ko 1000-3000 m-ra |
| Dardara | 5,9 m/s²-tik behera (0,6 g) |
| Itxitura | IP20, hormako euskarria edo armairua, instalazio bertikala |
| Banaketa sistema | TN, TT |
| EMC / segurtasuna | IEC 61800-3 (C3); IEC 61800-5-1 |
Unitateak 900 VDC-ko gehienezko DC sarrerako tentsioa du eta MPPT funtzionamendu-tarte gomendatua 450-600 VDC-koa. Balio hauek helburu desberdinak dituzte: sarrerako tentsio maximoa goiko muga da, eta MPPT barrutia, berriz, funtzionamendu fotovoltaiko normalari dagokio.
Array-aren zirkuitu irekiko tentsioa eta funtzionamendu-tentsioa bereizita ebaluatu behar dira sistemaren diseinuan. Ez erabili gehienezko sarrerako tentsioa FV-ko matrizearen helburuko funtzionamendu-tentsio gisa.
Zerrendatutako kontrol-metodoak sentsorerik gabeko bektore-kontrola (SVC) eta V/F kontrola dira. SVCren arabera, zehaztutako hasierako momentua % 150ekoa da 0,5 Hz-tan. Zerrendatutako abiadura-tartea 1:100 da, abiadura-egonkortasunaren zehaztasuna % ± 0,5ekoarekin.
Benetako motorraren errendimendua motorren parametroen, kargaren ezaugarrien, instalazio-baldintzen eta martxan jartzeko ezarpenen araberakoa da.
PID integratua presioa, emaria edo tenperatura inplikatzen duten begizta itxiko kontrol aplikazioetarako erabil daiteke, non beharrezko sentsoreak eta sistemaren konfigurazioa eskaintzen diren.
Komunikazioa RS485 bidez egiten da Modbus RTU erabiliz. Eskuragarri dauden sarrera eta irteera digital eta analogikoek konfiguratutako kontrol eta monitorizazio funtzioak onartzen dituzte.
Babes-funtzioek ez dute ordezkatzen motorraren hautaketa zuzena, babes elektrikoa, kableatuaren praktikak edo sistema martxan jartzea.
Zerrendatutako gainkarga-kalifikazioak hauek dira:
| Gainkarga maila | Iraupena |
|---|---|
| Korronte nominalaren % 150 | 60 segundo |
| Korronte nominalaren % 170 | 12 segundo |
| Korronte nominalaren % 190 | 1,5 segundo |
Balorazio hauek epe laburreko gainkarga-gaitasuna deskribatzen dute. Ez dute berez ezartzen ponpa baten abiarazte-baldintzetarako egokitasuna. Motor-korrontea, azelerazio-denbora eta karga-ezaugarriak egiaztatu behar dira hautatzerakoan.
Ureztatze-ponpatze-sistemetan ebaluatzeko aproposa, non motorraren balorazioa, ponpaketa-betebeharra eta erabilgarri dagoen PV multzoa diskoaren zehaztapenekin bat datozenak. Sistema konfiguratzerakoan, ur-eskaera, karga osoa eta guneko eguzki-baldintzak kontuan hartu behar dira.
Ur gordina hartzeko eta transferitzeko ponpa bateragarrietarako kontuan har daiteke. Egiaztatu motorraren korrontea, behar den funtzionamendu-maiztasuna, kontrol-eskakizunak eta segurtasun-potentziaren edozein antolamendu eredua hautatu aurretik.
Erabilera orokorreko moduan, diskoa ponpa industrialen aplikazio bateragarrietarako erabil daiteke, besteak beste, prozesu-uraren transferentzia, hozte-uraren zirkulazioa eta maiztasun aldakorreko kontrola behar duten motor bidezko beste sistema batzuetarako.
Sareko erabilgarritasun mugatua edo aldakorra duten instalazioetarako, diskoa eguzki-ponpatze-sistema baten zati gisa ebaluatu daiteke, egoki diseinatutako babes-hornidura batekin. Babeskopia-iturria, aldaketa-antolamendua eta funtzionamendu-sekuentzia berretsi behar dira instalazio zehatzerako.
Egiaztatu motorraren plaka, korronte nominala, tentsioa, potentzia eta funtzionamendu-baldintzak. Unitatearen potentzia nominala bakarrik ez da nahikoa ponpa-motor guztiekin bateragarritasuna ezartzeko.
Berretsi moduluaren zehaztapenak eta kalkulatu katearen tentsioa gunearen espero den tenperatura baxuenaren azpian. Ziurtatu kalkulatutako Voc maximoa unitatearen DC sarrerako mugaren barruan geratzen dela eta funtzionamendu normala MPPT barrutiarekin bateragarria dela.
Sarearen edo sorgailuaren funtzionamendua behar izanez gero, egiaztatu instalaziorako zehaztutako AC iturriko tentsioa, maiztasuna, ahalmena, kableatuak eta aldaketa-osagaiak. Ez konektatu edo aldatu energia iturriak modeloaren kableatu-eskema jarraitu gabe.
50 m-tik gorako motor-kableetarako, egiaztatu dagokion eskuliburua irteera-erreaktoreen gomendioetarako eta baimendutako kable-luzeretarako. Kablearen luzerak, motorraren isolamenduak eta instalazio-baldintzek irteera-konexioaren egokitasunari eragiten diote.
Kontuan hartu giro-tenperatura, altitudea, aireztapena eta itxitura-baldintzak. Instalazioak zehaztutako funtzionamendu-baldintzak gainditzen dituenean derating baldintzak aplikatu behar dira.
IP20 itxitura batek ez du ura sartzearen aurkako babesik ematen. Instalatu unitatea bere babes-maila, tenperatura eta aireztapen-baldintzetarako egokia den ingurune eta itxitura batean.
250 W-ko 18 moduluko bederatzi kate, edo 300 W-ko 15eko bederatzi kate, hau da, 162 edo 135 modulu. Tratatu hori abiapuntu eta tamaina gisa eguneroko ur bolumenaren eta guztizko buruarekiko, matrizeak irteera zehazten duelako, ez motorraren kalifikazioa.
Bai. R, S eta T-ko edozein 380 V-ko iturri trifasikoek babesko hornidura gisa funtzionatzen dute. Ezarri P8-15 2-n sare elektrikoa edo sorgailuaren funtzionamendua behartzeko, edo 0-n etenketa automatikorako. Lehenik eta behin, berretsi sorgailuaren tentsioaren egonkortasuna, diskoa gaintentsio edo azpitentsioarekin ibiltzen baita edozein inbertsore bezala.
Barrualdean, eguzki-argitik kanpo, gas korrosiborik edo sukoirik gabe, hauts eroalerik gabe. Giroa -10°C-tik 50°C-ra 40°C-tik gorako beherakadarekin, hezetasuna % 95etik beherako RH kondentsaziorik gabe, 1000 m-tik beherako altuera murriztu gabe, bibrazioa 5,9 m/s²-tik behera. Itxitura IP20 da, beraz, armairu bat edo ponpa etxe garbi bat behar da.
Eskuliburuak ponpa unitatetik 50 m baino gehiagora dagoen bat gomendatzen du, eskala honetan ohikoa dena. Kable luzeetan islatutako tentsiotik babesten du motorraren isolamendua eta laneko urteetako hariketak huts egiteko arriskua murrizten du.
Korronte nominalaren % 150 60 s, % 170 12 s eta % 190 1,5 s. Minutu baterako 112,5 A den 37 kW-eko unitatean, nahikoa urpeko handi baten hasierako abiarazterako eta karga-puntu iragankorrak egiteko.
Bai. Ordena ezazu erabilera orokorreko moduan eta P8-00 horren arabera ezartzen da bidali aurretik, eta horrek SVC edo V/F kontrolarekin, PID, Modbus eta babes-multzo osoa duen inbertsore estandarra eskaintzen dizu. Eguzki-ponpa modua da beste aukera. Esaiguzu zein behar duen proiektuak. Eguzki-ponpa moduan dagoen unitate bat erabilera orokorrera aldatzen da gero P8-00 0-an, hau da, itzulera baino parametro aldaketa bat da.
Bidal iezaguzu ponparen balorazioa, buru osoa, eguneroko ur-bolumena eta gunearen kokapena, eta pakete bakarrean itzuliko gara disko-eredua, array-en konfigurazioa eta DC babes-zerrenda. Prezioak, epeak eta OEM baldintzak batera aipatzen dira, guztia zure bezeroari dokumentu bakarrean eraman dezazun.
