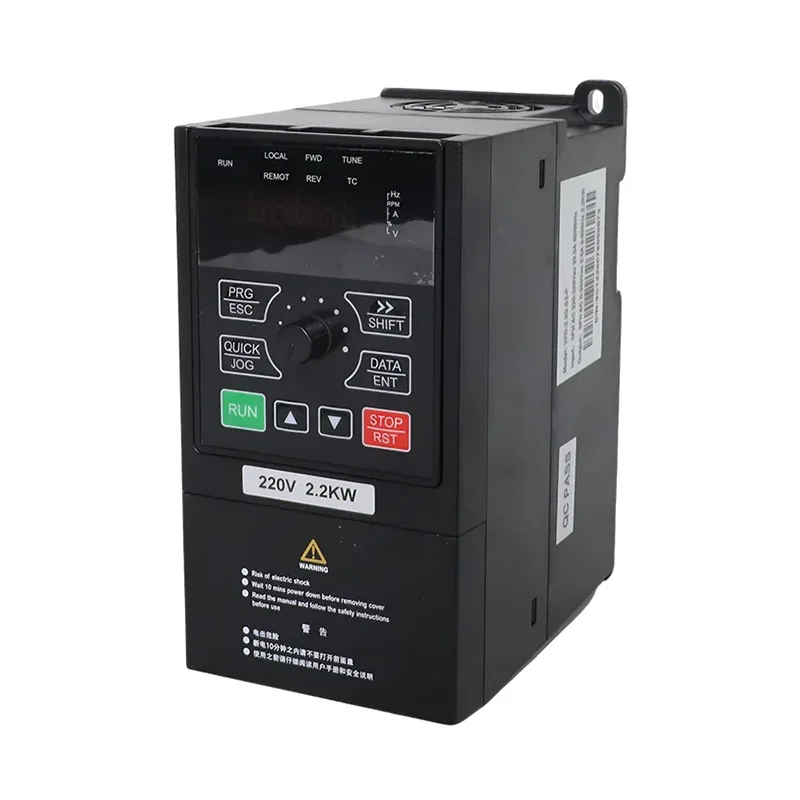

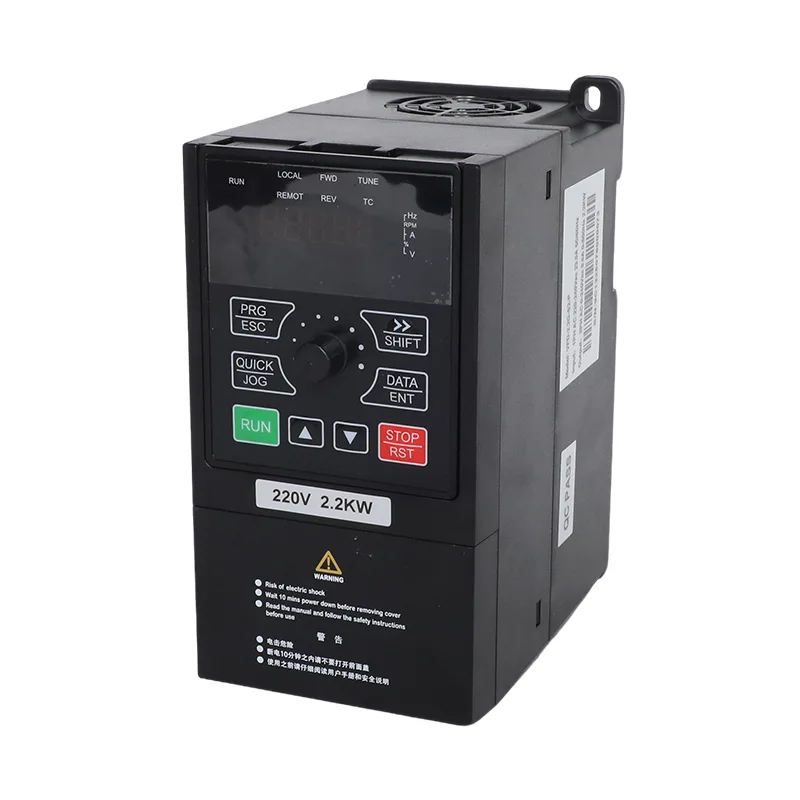

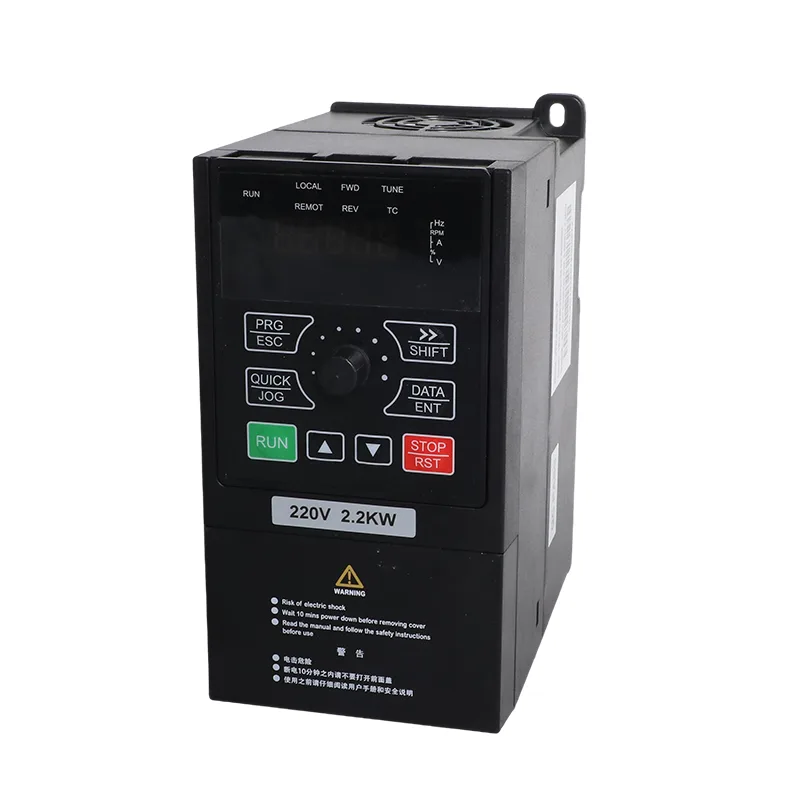

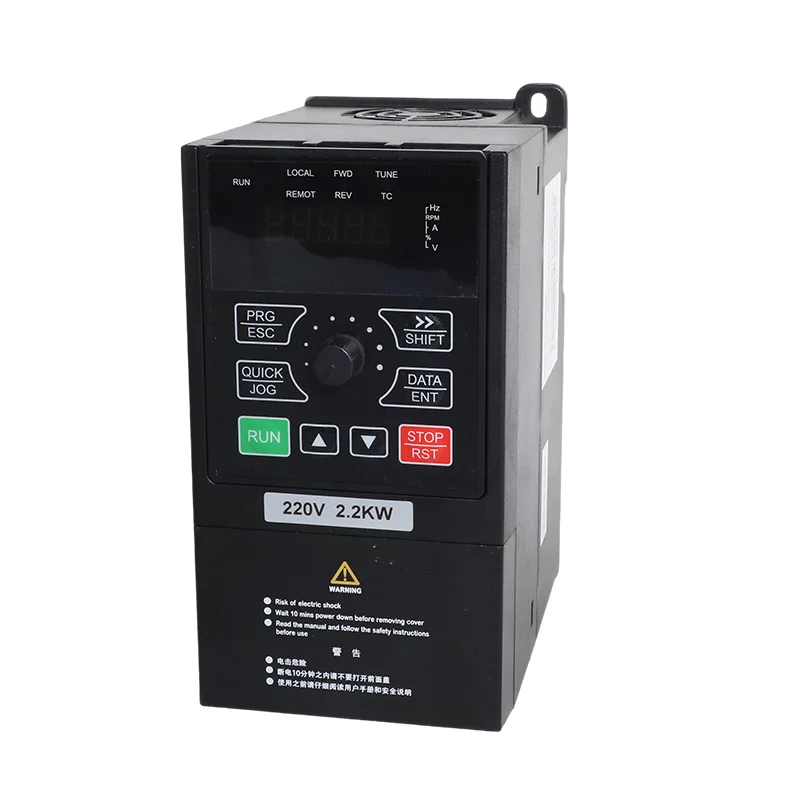

CSIVEI 4.0kW/5.5kW 1 Fase 230V Eguzki Ponpa eta Erabilera Orokorreko Inbertsore VFD 4.0 kW edo 5.5 kW-ko motorrak funtzionatu behar dituzten guneetarako pentsatuta dago, baina AC hornidura monofasiko bat duten hiru faseko zerbitzu-konexio bat baino. VFD-PC10-4.0G-S2-MK-k 17 A irteerako korrontea ematen du, VFD-PC10-5.5G-S2-MK-k, berriz, 25 A. Zerrendatutako AC sarrerako korronteak 32 A eta 45 A dira, hurrenez hurren, beraz, hornidura-zirkuitua, etengailua eta kablea hautatu behar dira benetako sarrera-korrontearentzat.
DC aldean, diskoak bere tentsio-mugetarako konfiguratutako matrize fotovoltaiko bat onartzen du. Gomendatutako MPPT tartea 250-350 VDC da, gomendatutako matrizearen zirkuitu irekiko tentsio-tartea 360-430 VDC da eta DC sarrerako tentsio maximoa 450 VDC da. Muga hauek bereziki garrantzitsuak dira kateak paraleloan konektatzen direnean edo arrayak baldintza hotzetan funtzionatzen duenean, non moduluaren zirkuitu irekiko tentsioa igo daitekeen.
Eguzki-ponpa modua (P8-00 = 1): Unitateak MPPT erabiltzen du ponpaketa fotovoltaikorako eta ponparekin lotutako funtzioak eskaintzen ditu, besteak beste, argi ahula maneiatzea, karga azpiko babesa eta ur-maila kontrolatzeko aukerak. Sarearen babeskopia instalazioaren parte denean, aldaketa-parametroak eta kanpoko kommutazio antolamendua eskuliburuaren arabera konfiguratu behar dira.
Erabilera orokorreko modua (P8-00 = 0): Unitateak ohiko inbertsore gisa funtzionatzen du, SVC edo V/F kontrolarekin, PID integratua eta RS485 Modbus RTU komunikazioarekin. Modu hau ponpa, haizagailu, haizegailu eta motordun beste ekipo bateragarrietarako erabil daiteke eguzki-ponpa kontrolatzeko funtzioa erabili gabe.
Eragiketa modua bidalketa baino lehen ezar daiteke eta P8-00 bidez alda daiteke aplikazioaren eskakizunak aldatzen direnean. Honek banatzaile eta instalatzaileei nahi den erabilera zehazteko modua ematen die, gero diskoa birkonfiguratzeko aukera mantenduz, motorraren kalifikazio, kableatu eta parametro-ezarpen egokien arabera.
Eguzki ponpaketa egiteko, 4.0kW/5.5kW 1 Fase 230V Eguzki Ponpa eta Erabilera Orokorreko Inbertsore VFD-k modeloaren berariazko kate-diseinua erabiltzen du: 4,0 kW-eko bertsioak bi kate paralelo erabiltzen ditu, 5,5 kW-eko bertsioak, berriz, hiru. 37±1 V, 250 W±5 Wp moduluekin, taulak 11 modulu zehazten ditu kate bakoitzeko; 45±1 V, 300 W±5 Wp moduluekin, kate bakoitzeko 9 modulu zehazten ditu. Array-a konektatu aurretik, kalkulatu katearen zirkuitu irekiko tentsioa hautatutako moduluaren datuak eta tokiko tenperatura-baldintzak erabiliz, eta mantendu unitateak adierazitako mugen barruan.
Biltegiratze depositua erabiltzen duten edo putzu-uraren erabilgarritasunaren araberakoak diren instalazioetarako, unitateak ur-mailaren sarrera-aukerak eta karga azpiko babesa onartzen ditu. AI ur-mailaren detekzioa P8-18 erabiliz konfigura daiteke, atalasea eta loaren atzerapena P8-19 eta P8-20 bidez ezarrita. Azpikarga berrezartzeko portaera P8-26 bidez konfiguratuta dago. Funtzio hauek ponparen funtzionamendua tankearen mailarekin eta uraren erabilgarritasunarekin koordinatzen laguntzen dute sentsore eta parametro egokiak instalatzen direnean.
| Elementua | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Aplika daitekeen motorra | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Edukiera nominala | 5,9 kVA | 11 kVA |
| Sarrerako korrontea | 32 A | 45 A |
| Irteerako korrontea | 17 A | 25 A |
| AC sarrerako tentsioa | AC 1 PH 220 V (% -15) 240 V (% + 10) | |
| Max. DC sarrerako tentsioa | 450 VDC | |
| Gomendatutako Voc sorta | 360 eta 430 VDC bitartekoak | |
| Gomendatutako MPPT barrutia | 250 eta 350 VDC bitartean | |
| Hasierako tentsio tartea | 160-450 VDC, parametro erregulagarria | |
| Irteerako tentsio nominala | 3 PH edo 1 PH 220 V AC | |
| Zarata maila | 50 dBA gehienez. |
| Eredua | 37±1 V moduluak, 250 W±5 Wp | 45±1 V moduluak, 300 W±5 Wp | ||
| Kate bakoitzeko moduluak | Kateak | Kate bakoitzeko moduluak | Kateak | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Elementua | Zehaztapena |
| Maiztasun baloratua | 50/60 Hz |
| Sarrerako maiztasun tartea | ±% 5 (47,5 eta 63 Hz) |
| Irteerako tentsioa | 0 sarrerako tentsiorako |
| Irteerako maiztasuna | 0,1 eta 500 Hz artean |
| Gehienezko maiztasuna | 0tik 500 Hz (SVC eta V/F kontrola) |
| Eramailearen maiztasuna | 0,8 kHz eta 8 kHz, kargatzeko automatikoki egokituta (16 kHz arte onartzen da) |
| Maiztasun-ebazpena | Ezarpen digitala 0,01 Hz; ezarpen analogikoa maiztasun maximoaren % 0,025 |
| Kontrol modua | Sentsorerik gabeko bektore-kontrola (SVC); V/F kontrola |
| Abiatzeko momentua | 0,5 Hz/% 150 (SVC) |
| Abiadura tartea | 1:100 (SVC) |
| Abiadura-egonkortasunaren zehaztasuna | ±% 0,5 (SVC) |
| Gainkarga-gaitasuna | % 150eko korronte nominala 60 s; % 170 12 s; % 190 1,5 s |
| Momentuaren igoera | Momentuaren bultzada automatikoa; eskuzko bultzada %0,1etik %30,0ra |
| V/F kurba | Kurba lineala, puntu anitzekoa eta karratua (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potentzia) |
| V/F bereizketa | Banaketa osoa, erdi bereizketa |
| Azelerazioa / dezelerazioa | Lineala edo S-kurba, 0,0 eta 6500,0 s |
| DC balaztatzea | Hasierako maiztasuna 0,00 Hz gehieneko maiztasunera; denbora 0,0 eta 36,0 s; egungo % 0,0 eta % 100,0 |
| JOG kontrola | JOG maiztasuna 0,00 Hz gehieneko maiztasunera (lehenetsia 5 Hz); azeleratu/dezel 0,0tik 6500,0 s |
| PID integratua | Bai, kanpoko kontrolagailurik gabeko presio, emaria edo tenperatura begizta itxirako |
| AVR | Irteerako tentsioa egonkor mantentzen da sareko tentsioa aldatzen denean |

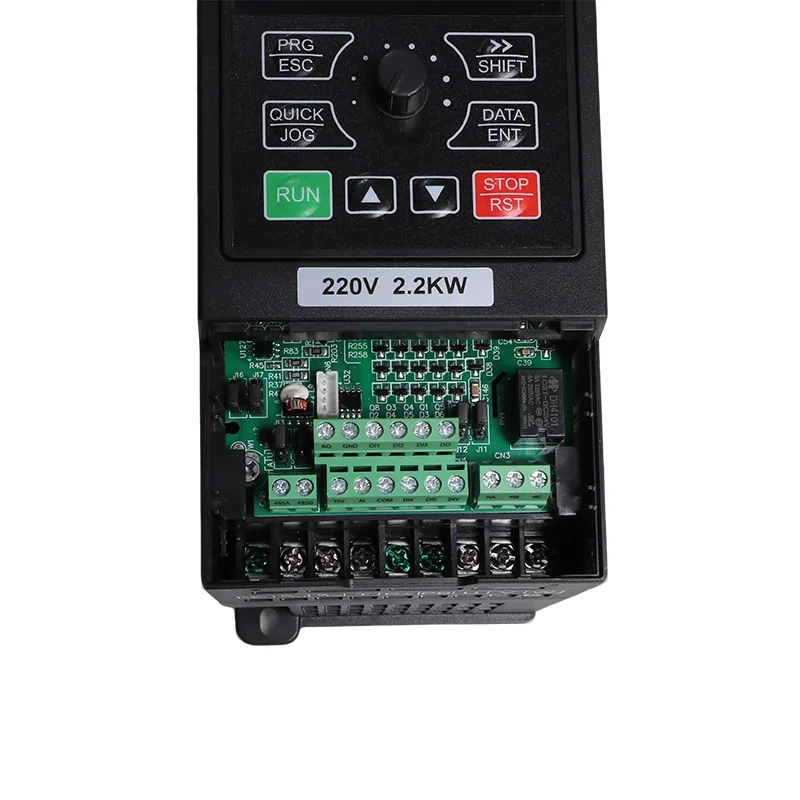

| Sarrerako terminalak | 5 sarrera digital, DI5-ek 50 kHz-ko abiadura handiko pultsua onartzen du; 1 sarrera analogiko 0-10 V edo 0-20 mA; 1 teklatuaren potentziometro sarrera |
| Irteerako terminalak | Abiadura handiko 1 pultsu irteera 50 kHz arte; 1 errele irteera; 1 irteera analogiko 0-20 mA edo 0-10 V |
| Komunikazioa | RS485, Modbus RTU |
| Babesa | Motor-zirkuitu laburren detekzioa piztean, irteerako fase-galera, gain-korrontea, gain-tentsioa, azpi-tentsioa, gain-tenperatura, gainkarga, azpikarga, argi ahula |
| Funtzionamendu-tenperatura | -10 °C eta 50 °C artean; 40°C-tik gorako 1°C bakoitzeko %1 jaitsi |
| Biltegiratze-tenperatura | -20°C eta 60°C artean |
| Hezetasuna | % 95etik beherako RH, kondentsaziorik gabe |
| Altuera | 1000 m-tik behera; jaitsi % 1 100 m-ko 1000-3000 m-ra |
| Dardara | 5,9 m/s²-tik behera (0,6 g) |
| Itxitura | IP20, hormako euskarria edo armairua, instalazio bertikala |
| Banaketa sistema | TN, TT |
| EMC / segurtasuna | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW eta 5,5 kW modeloek 17 A eta 25 A irteerako korrontea ematen dute. SVC hasierako momentua % 150ean zehazten da 0,5 Hz-tan, eta % 150eko korronte nominalaren gainkarga-gaitasuna du 60 segundoz. Haien 32 A eta 45 A sarrerako korronte balioek hornidura, etengailu eta kable zuzena hautatzea ezinbestekoa da.
4,0 kW-ko modeloak bi kate erabiltzen ditu eta 5,5 kW-eko modeloak hiru. Mantendu array gomendatutako 360-430 VDC zirkuitu irekiko tartean eta 450 VDC gehienez; Erabili PV etengailu bat eta kate paraleloetarako konbinazio-kutxa bat.
Karga azpiko babesak eta ur-mailaren detekzio konfiguragarriak ponpa itzali eta berrabiarazi logika onartzen dute sarrera eta parametro egokiak ezartzen direnean.
P8-00 eguzki-ponpa modua edo erabilera orokorreko modua hautatzen du. Azken honek SVC/V/F kontrola, PID integratua eta RS485 Modbus RTU onartzen ditu.
Erabili II motako gailu bat babesteko gailu bat unitatetik 10 m baino gehiagora dagoenean. Eskuliburuak irteerako erreaktore bat gomendatzen du ponparen kablea 50 m gainditzen duenean.
4,0 kW/5,5 kW 1 faseko 230 V Eguzki-ponpa eta Erabilera Orokorreko Inbertsore VFD 4,0 kW edo 5,5 kW-ko motor-ahalmena behar duten baina ezin duten hornidura trifasikoa erabili behar duten instalazioetarako pentsatuta dago. Eguzki-ponparen konfigurazioa ur-aplikazioetarako egokia da, erabilera orokorreko moduak, berriz, bere erabilera motordun ekipo bateragarrietara zabaltzen du.
5,5 kW-ko modeloak 45 A-ko sarrera-korrontea du zerrendatuta. Hornidura, etengailua eta kablea instalazio-korrontearen eta aplikatzekoak diren baldintza elektrikoen arabera kalifikatu behar dira. Eguzkiaren funtzionamenduak saretik ateratzen den energia kantitatea murrizten du eguzki-energia erabilgarri dagoenean, baina sarearen benetako erabilera matrizearen, ponparen kargaren eta funtzionamendu-baldintzen araberakoa da.
Gomendatutako matrizearen konfigurazioak ahalmen fotovoltaiko handiagoa eskaintzen du 5,5 kW-ko kalifikazio altuagoko modeloarentzat. B taulak hiru kate paralelo zerrendatzen ditu 5,5 kW bertsiorako eta bi 4,0 kW bertsiorako. Egiaztatu matrizearen potentzia osoa, zirkuitu irekiko tentsioa eta korrontea moduluaren eta inbertsorearen zehaztapenen aurka.
PV eta sareko konexioek, konmutazio-gailuek eta parametroen ezarpenek iMaster eskuliburua jarraitu behar dute hautatutako funtzionamendu-modurako. Ez itxi eguzki- eta sareko etengailuak aldi berean, zehaztutako zirkuitu eta babes-antolamenduak berariaz baimentzen ez badu. Martxan jartzeko eta aldatzeko ezarpenak, P8-15 barne, fabrikatzailearen kableatu-diagramaren arabera aplikatu behar dira.
Dimentsionatu kablea korrontearen, kablearen luzeraren, instalazio-baldintzen eta aplikagarri diren eskakizun elektrikoen arabera. Erabili kanpoko zerbitzu fotovoltaikorako egokia den kablea. Instalazio-gidak DC etengailu bat zehazten du PV sarreran eta konbinazio fotovoltaikoko kutxa bat kateak paraleloan konektatzen direnean.
Karga azpiko babesa uraren karga galtzea bezalako baldintzak detektatzeko eskaintzen da. Emandako parametroen informazioak % 25eko detekzio maila, 60 s-ko berrespen-denbora eta 120 s-ko berrezartze-atzerapena zerrendatzen ditu. Maila-zunda bat erabiltzen bada eta huts egiten badu, diskoak E43 jakinarazi dezake. Egiaztatu konfiguratutako atalaseak eta atzerapenak benetako ponparen eta instalazioaren aurrean.
Bai. P8-00 eguzki-ponpa modua edo erabilera orokorreko modua hautatzen du. Erabilera orokorreko moduak SVC edo V/F kontrola, PID integratua eta Modbus RTU onartzen ditu. CSIVEI-k eskatutako modua ezar dezake bidali aurretik, eta funtzionamendu modua geroago alda daiteke parametroen ezarpenaren bidez, aplikazioa eta kableatuak egokiak direnean.
OEM marka eta bidalketa aurreko parametroen konfigurazioa eztabaidatu daiteke galdetzean. Eman beharrezko kantitatea eta etiketa artelanak, CSIVEIk erabilgarri dagoen antolaketa, prezioa eta ordutegia berretsi dezan.
