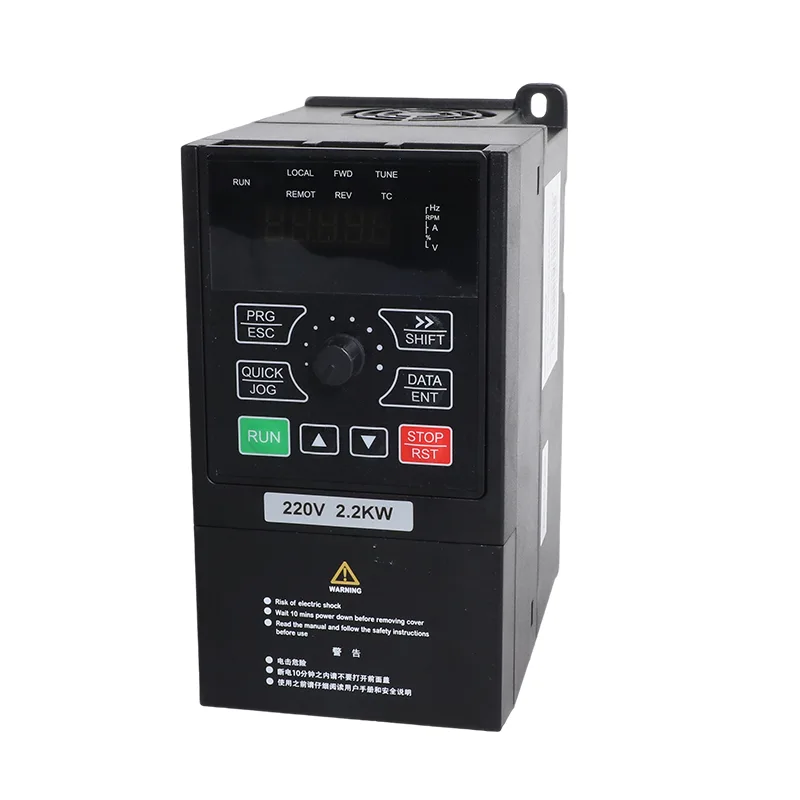

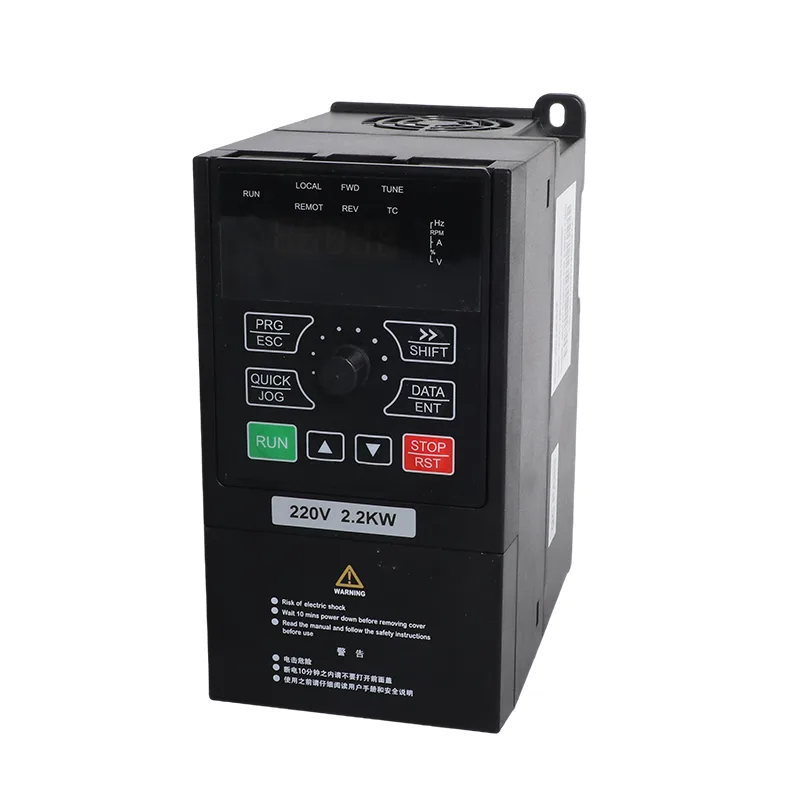

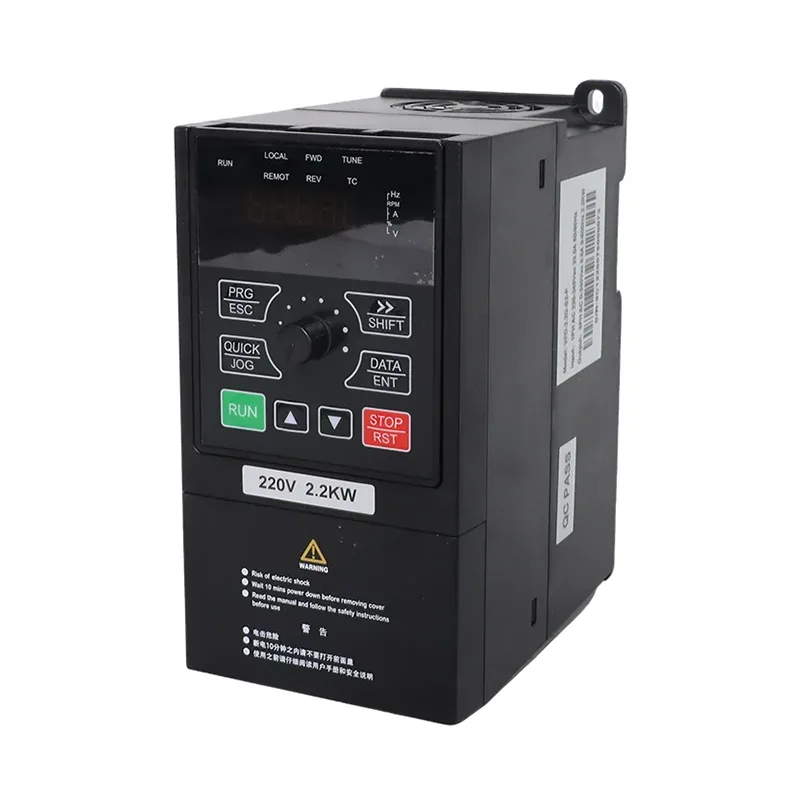

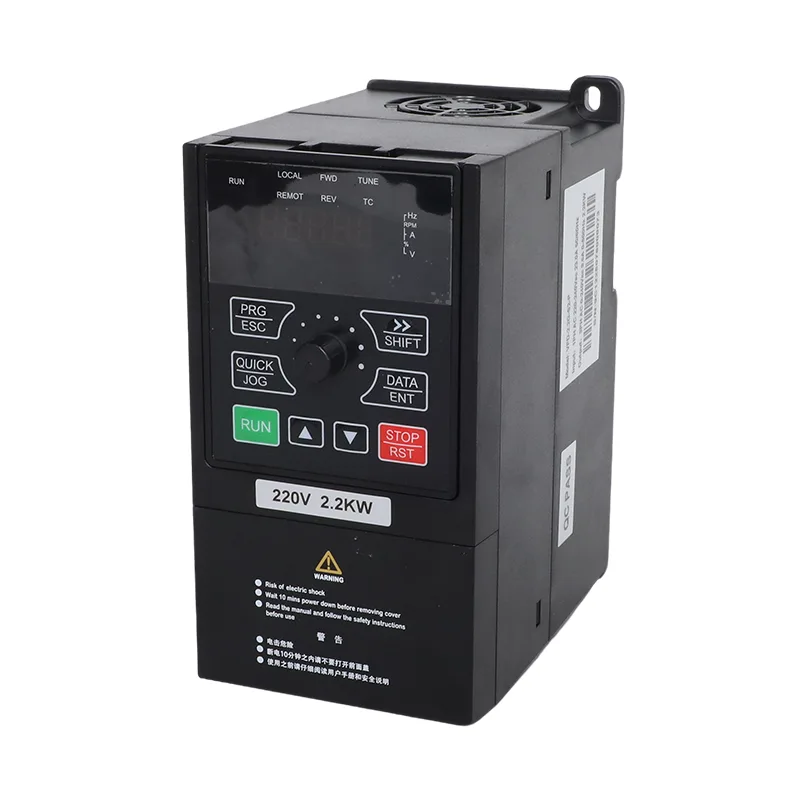

4.0kW/5.5kW 380V 3 faseko eguzki-ponpa eta erabilera orokorreko inbertsore VFD

CSIVEIk 4.0kW/5.5kW 3 Faseko 380V eguzki-ponpa eta erabilera orokorreko inbertsore VFD fabrikatzen ditu ponpa fotovoltaikoen kontrola edo ohiko maiztasun aldakorreko funtzionamendua behar duten motor trifasikoko sistemetarako. VFD-PC10-4.0G-T4 eta VFD-PC10-5.5G-T4 modeloek 4,0 kW eta 5,5 kW-ko motor-kalifikazioak estaltzen dituzte, 9 A eta 13 A-ko irteerako korronte nominalekin, hurrenez hurren. Bi modeloek AC sarrera trifasikoa onartzen dute 380 V-tik (%-15) 440 V-ra (+%10).

Serieak eguzki-ponparen kontrola konbinatzen du helburu orokorreko motorraren kontrolarekin inbertsore plataforma batean. Hautatutako funtzionamendu-moduak unitateak bere elikadura-iturria eta motor-funtzionamendua nola kudeatzen dituen zehazten du, kontrol- eta babes-funtzio integratuak ponpa-instalazioak eta haizagailu, haizagailu eta prozesu-makineria bateragarriak onartzen dituen bitartean. Aurrekontua eskatzeko orduan, eman motor-plakaren balorazioak eta aurreikusitako aplikazioa eredu eta konfigurazio egokia ezartzen laguntzeko.

Eragiketa-modu bikoitza

4.0kW/5.5kW 3 faseko 380V eguzki-ponpa eta erabilera orokorreko inbertsore VFD-k P8-00 parametroaren bidez hautatutako bi funtzionamendu modu onartzen ditu.

Eguzki-ponpa modua - P8-00 = 1

Modu honetan, unitateak energia fotovoltaikoa erabiltzen du ponpa bateragarri bat funtzionatzeko, MPPT kontrola eta sarearen aldaketa automatikoko funtzioekin. Eguzki-energia nahikoa ez denean, konfiguratutako aldaketa-sekuentziari esker sistemak sareko potentzia erabiltzeko aukera ematen du. Antolamendu hau egokia da nekazaritza-ureztatzeko, zundaketen ur-hornidurarako eta beste ponpaketa-aplikazioetarako, non eguzki-energia erabilgarri dagoen egunaren zati batean.

Erabilera orokorreko modua - P8-00 = 0

Modu honetan, diskoak maiztasun aldakorreko ohiko inbertsore gisa funtzionatzen du motor bateragarrietarako, ponpak, haizagailuak, puzgailuak eta prozesu-makineria barne. Sentsorerik gabeko bektore-kontrolak (SVC) eta V/F kontrolak motorraren kontrol-eskakizun desberdinak onartzen dituzte ponpaketa-funtzio fotovoltaikoa erabili gabe.

CSIVEIk bidalketa baino lehen funtzionamendu modua konfigura dezake. Modua P8-00 egokituz ere alda daiteke, eta instalazioaren baldintzak aldatzen direnean unitatea beste aplikazio batera esleitu daiteke. Dagokion parametroek eta kableatuek hautatutako funtzionamendu-moduarekin bat etorri behar dute.

Eguzki-matrizea eta DC tentsio-baldintzak

Gomendatutako multzo fotovoltaikoa inbertsorearen kalifikazioaren eta moduluen ezaugarri elektrikoen araberakoa da. B taulak moduluen eta kateen konfigurazioak eskaintzen ditu bi modulu-aukeretarako: 250 W±5 Wp-ko 37±1 V-ko moduluak eta 300 W±5 Wp-ko 45±1 V-eko moduluak.

DC alboko muga nagusiak hauek dira:

Serie-katearen tentsioa benetako moduluaren zirkuitu irekiko tentsioaren eta espero diren funtzionamendu-tenperaturaren arabera ebaluatu behar da. Paralelo-kateen antolamenduek gomendatutako konfigurazioa eta DC babes-baldintza aplikagarriak jarraitu behar dituzte. Array zehaztutako tentsio-mugetan mantentzea ezinbestekoa da inbertsorearen funtzionamendu zuzena izateko.

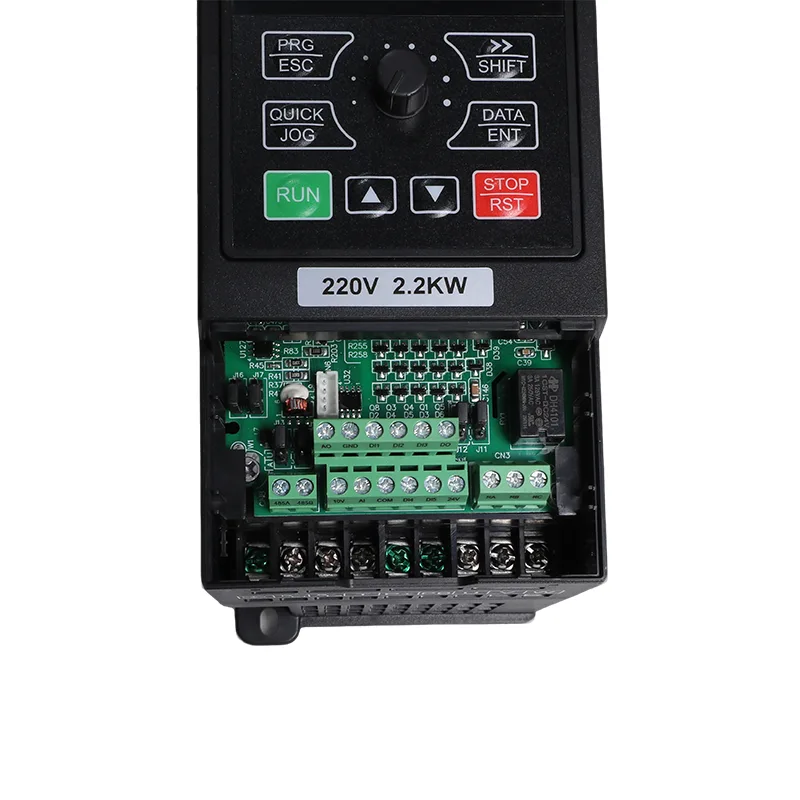

Markoa eta Instalazioa

Bi modeloek 245 × 142 × 181,3 mm eta 107 × 235 mm muntatzeko eredu berdinak partekatzen dituzte. Horman edo armairuan muntatzeko diseinu trinkoari esker, unitateak ponpa-kontroleko instalazio batean sartzea ahalbidetzen du, motorraren kalifikazioa edo aplikazioa aldatu gabe inbertsorea egokitzeko soilik.

Unitateak IP20 itxitura du eta leku babestu egoki batean instalatzeko diseinatuta dago. Instalazioaren plangintzak funtzionamendu-ingurunea, babes elektrikoa, kableen bideratzea eta martxan jartzeko eta mantentze-lanetarako sarbideak kontuan hartu behar ditu. Funtzionamendu-tenperatura-tarte orokorra -10 °C eta 50 °C artekoa da, eta 40 °C-tik gorako jaitsiera behar da.

Zehaztapenak

A taula. Ereduen balorazioak

B taula. Gomendatutako eguzki-matrikula

C taula. Zehaztapen orokorrak (berdinak iMaster gama osoan)

Aplikazio tipikoak

iMaster VFD-PC10 serieak eguzki-ponparen kudeaketa maiztasun aldakorreko motorraren kontrolarekin konbinatzen du, eta 4,0 kW eta 5,5 kW-ko modeloak ura manipulatzeko eta industria-aplikazioetarako egokiak dira.

Ponpazio fotovoltaikoa eta ohiko motorraren kontrola behar duten instalazioetarako, 4.0kW/5.5kW 3 faseko 380V Eguzki-ponpa eta Erabilera Orokorreko Inbertsore VFD aurreikusitako betebeharretarako zehaztu eta horren arabera konfiguratu daitezke.

Presioa erregulatu behar duten ur-sistemetarako, PID integratutako funtzioak feedback-seinale egoki bat erabil dezake motorren funtzionamendua konfiguratutako puntu baten inguruan doitzeko. Behar bezala hautatutako presio-transmisore batekin eta behar bezala konfiguratutako kontrol-parametroekin, unitateak sistemaren presioa erregulatu dezake eskaera aldatzen den heinean. Azken ezarpenak ponparen, motorren eta aplikazioaren araberakoak dira.

Nabarmen teknikoak

1. Eguzki-sarerako aldaketa automatikoa

2. PID Kontrol integratua

PID integratuak begizta itxiko presioa, emaria edo tenperatura kontrola onartzen du. Setpoint eta feedback iturriak eskuragarri dauden FC-talde parametroen bidez hautatzen dira.

3. Gako fotovoltaikoa eta motor-alboko babesa

4. Motor Kontrola eta Komunikazioa

Erabilera orokorreko moduak SVC eta V/F kontrola onartzen ditu, %150eko gainkarga-gaitasuna 60 segundoz eta RS485 komunikazioa Modbus RTUrekin.

5. Bi eragiketa-modu konfiguragarri

P8-00 = 1: eguzki-ponpa modua. P8-00 = 0: erabilera orokorreko inbertsore modua. CSIVEI-k funtzionamendu modua eta eskatutako parametroak ezar ditzake bidali aurretik.

Ohiko galderak

Zergatik 4 kW-ko modeloak 20 modulu behar ditu 5,5 kW-ek 18 x 2 erabiltzen dituen bitartean?

4 kW-eko unitateak kate bakarra exekutatzen du, beraz, katea luzeagoa da 550 eta 750 VDC-ko leihora iristeko. 5,5 kW-eko unitateak matrize-potentziaren bikoitza behar du gutxi gorabehera, errazago iristen dena 18ko bi kate paralelorekin. Biak 900 VDC gehienezko azpian geratzen dira.

Sarera konektatuta dagoen ponpa batera alda al dezaket?

Bai, eta instalazio ohikoena da. Utzi ponpa eta kableatzea bakarrik, gehitu array-a eta DC etengailua eta kableatu lehendik dagoen hornidura R, S eta T-ra. Ezarri P8-15 0-ra aldatzeko automatikoki. Eguzkiak eguneko karga eramaten du eta sareak hartzen du bere gain eguzki nahikorik ez dagoenean.

Nola gelditzen dut ponpa depositua beteta dagoenean?

Jarri flotatzaile edo maila-etengailua DI2 edo DI3-n. Terminalaren polaritatea F6-10-n ezartzen da, beraz, kontaktuen antolaketak funtzionatzen du. AI ur-mailaren detekzioa ere erabil dezakezu P8-18 1ean ezarriz eta atalase osoa P8-19n eta loaren atzerapena P8-20an doituz.

Zein akats ikusiko ditut benetan eremuan?

Ohikoak dira A01 eguzki-energia ahula, A02 depositua beteta, A03 ur falta eta A04 motor-karga azpikoa. Hardware-matxurak E01etik E30era gainkorrontea, gaintentsioa, azpitentsioa, fase-galera eta gain-tenperatura estaltzen ditu, E43 hutsik dagoen maila-zunda baterako eta E44 garbitzen ez den azpikarga-egoera baterako.

Unitatea babestuta al dago ponparen kablea hondatuta badago?

Bai. Irteerako fase-galeren babesa eta motor-zirkuitu laburren detekzioa piztean estandarrak dira, gainkorronte, gaintentsio, azpitentsio, gehiegizko tenperatura eta gainkargarekin batera.

Urarekin zerikusirik ez duen makina batean erabil al dezaket?

Bai. Erabilera orokorreko moduan, haizagailu, puzgailu, konpresore eta prozesu-ponpentzako inbertsore trifasiko estandarra da, SVC edo V/F kontrolarekin, PID eta Modbusekin. Eska ezazu modu horretan eta lanerako konfiguratuta iristen da. Eta eguzki-ponpa moduan erositako unitate bat P8-00-rekin mugitu daiteke gero.

Ezar al ditzakegu gure parametro lehenetsiak bidali aurretik?

Bai. Esaiguzu motorren kalifikazioak, panelaren konfigurazioa eta nahi dituzun guneko ezarpen zehatzak, eta kargatzen ditugu unitatea irten baino lehen. Horrek gunean martxan jartzeko denbora aurrezten du eta banatzaile askok lehenetsi baino konfiguratuta erosten duten arrazoia da.
