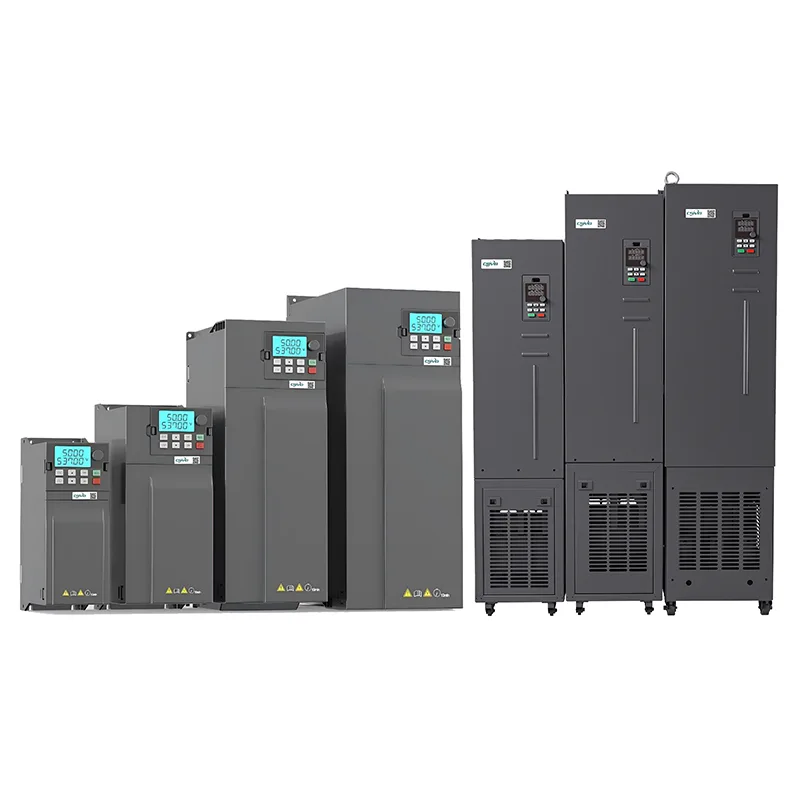

55kw fase hirukoitza 380V VFD HAVC

CSIVEI 55kw fase hirukoitza 380V VFD HAVC potentzia sendoa eta zehaztasuna behar duten industria ertain-astunetarako diseinatuta dago. Bektore itxiko kontrol bektorial aurreratua du, disko honek hasierako momentua % 150 ematen du 0,5 Hz-tan eta SVC eta V/F kontrol moduak onartzen ditu. PLC-ren funtzionaltasun integratuak, komunikazio-protokolo anitz (Modbus, Profibus, Ethernet/IP aukerakoa) eta LCD teklatu intuitibo batek sistema automatizatuetan integratzea ahalbidetzen du. Konpresoreetarako, haizagailu handietarako, nahasgailuetarako eta ponpetarako egokia da.

Oinarrizko parametroak eta zehaztapenak

Aplikazio tipikoak

CSIVEI 55kw Triple Phase 380V VFD HAVC errendimendu sendoa eskaintzen du etengabeko funtzionamendua behar duten industria ekipamendu astunentzat:

●  Ponpa handiak: ur-hornidura-ponpa nagusiak, hozte-ponpa industrialak

●  Haizagailu industrialak: meategien aireztapena, zementu-lantegiko haizagailuak, hauts-biltzaileak

●  Konpresoreak: aire konpresore handiak, nitrogeno konpresoreak

●  Nahasgailuak: hormigoi nahasgailuak, erreaktore kimikoak, pasta nahasgailuak

●  Zentrifugatzaileak: azukre zentrifugatzaileak, olio zentrifugatzaileak, dekantagailuak

Hozte sendotutako eta arintze harmonikoen ezaugarriekin, ingurune gogorretan funtzionamendu fidagarria bermatzen du.

Erabiltzaileentzako funtzionamendua eta konfigurazio erraza

CSIVEI VFD serieak erabilera erraztasuna lehenesten du, instalazio-denbora murriztuz eta eguneroko funtzionamendua erraztuz ingeniarientzat eta mantentze-langileentzat.

Teklatu intuitiboa - LED/LCD teklatuak parametroen pantaila argia eta nabigazio azkarra eskaintzen ditu. Parametro-taldeak logikoki antolatuta daude, eta hizkuntza anitzeko laguntzak erabiltzaile globalentzako eskuragarritasuna bermatzen du.

Hasierako morroia - Urratsez urratseko konfigurazioak erabiltzaileak oinarrizko parametroen konfigurazioan gidatzen ditu minutu batzuetan. Aurrez konfiguratutako aplikazio makroek (Fan/Pump, Conveyor, Constant Torque) aplikazio arruntetarako ukipen bakarreko konfigurazioa ahalbidetzen dute.

Parametroen kopia funtzioa - Kargatu parametroak unitate batetik teklaturara eta deskargatu hainbat unitatetara, unitate anitzeko sistemen konfigurazio denbora nabarmen murriztuz eta konfigurazio koherentea bermatuz.

Teklatua aldagarria - Teklatua urrunetik munta daiteke luzapen-kable baten bidez, kontrol paneleko ateetatik edo urruneko kokapenetatik funtzionamendu erosoa ahalbidetuz.

Diseinu trinkoa - Espazioa aurrezteko aztarna elkarren ondoan muntatzea ahalbidetzen du, panelen dentsitatea maximizatzen du eta armairuaren tamaina eskakizunak murrizten ditu.

Ohiko galderak

Nola aukeratzen dut nire motorraren VFD egokia?

Kontuan hartu beharreko gauza batzuk:

●  Motorearen potentzia: VFD-ak bat etorri behar du edo motorren kalifikazioarekin baino apur bat handiagoa izan behar du.

●  Sarrerako tentsioa: 230V monofasikoa edo 400V trifasikoa, ziurtatu zure hornidurarekin bat datorrela.

●  Karga-mota: garraiagailuak edo estrusoreak bezalako momentu konstanteek motorraren potentziaren % 100-120eko VFD-a behar dute. Momentu aldakorreko kargak haizagailuak eta ponpak, esaterako, motorraren potentziarekin bat datorren VFD bat erabil dezakete, eta energia aurrezten duzu.

●  Ingurumena: hautsez, hezeetan edo kanpoaldean dauden tokietan, joan IP maila altuago bat (IP40, IP54, IP66) edo jarri unitatea babestutako itxitura batean.

●  Komunikazioa: PLC edo SCADA batekin hitz egin behar baduzu, egiaztatu unitateak zure protokoloa onartzen duela (Modbus RTU estandarra da; Profibus, Ethernet/IP, etab. aukerakoak dira).

●  CSIVEIk tamainarako tresna eta laguntza teknikoa ere baditu bigarren iritzia nahi baduzu.

Erabili al dezaket sarrera monofasikoko VFD motor trifasiko batekin?

Bai. CSIVEI-ren 230 V-ko unitate monofasikoek sarrera monofasikoa eta energia trifasikoa ateratzen dute motorra. Ohiko konfigurazioa da elektrizitate monofasikoa soilik erabilgarri dagoenean, baina motor trifasiko baten eraginkortasuna eta fidagarritasuna nahi dituzunean. Ziurtatu motorearen tentsioa diskoaren irteerarekin bat datorrela: 230 V trifasikoa.

Kanpoko balaztatzeko erresistentzia behar al dut?

araberakoa da. Desazelerazio azkarra behar baduzu edo kargak inertzia handia badu (zentrifugatzaileak, garabiak, polipastoak edo hazgailuak adibidez), orduan bai, beharko duzu bat. Barne balaztatze-unitatea duten unitateetan, erresistentziak energia birsortzailea maneiatzen du, gaintentsio-matxurak saihesteko eta geldialdi-denborak laburtzeko. Desazelerazio motelagoa duten zale eta ponpaentzat, normalean saltatu dezakezu.

Zein komunikazio-protokolo onartzen dira?

CSIVEI unitate guztiak Modbus RTU RS485 baino gehiagorekin datoz estandar gisa. Aukerako moduluak eskuragarri daude Profibus DP, Profinet, Ethernet/IP, CANopen eta DeviceNet. Hauek PLC eta SCADA sistema nagusiekin integratzeko aukera ematen dizute urruneko monitorizazioa, parametro-aldaketak eta kontrol zentralizatua egiteko.

Nola konfiguratzen dut diskoa lehen aldiz?

CSIVEI unitateek abiarazte bizkorreko morroia dute, minutu gutxitan ezinbestekoak zeharkatzen zaituena:

Sartu motor-plakaren datuak (potentzia, tentsioa, korrontea, maiztasuna, RPM), hautatu aplikazio-makro bat (Fan/Pump, Conveyor, Constante Torque), ezarri azelerazio- eta dezelerazio-denborak, aukeratu maiztasun-iturria (teklatua, sarrera analogikoa, komunikazioa) eta exekutatu auto-tuning motor-kontrola optimizatzeko. Eskuliburuak xehetasun guztiak ditu, eta teklatua desmuntagarria da, behar izanez gero urrutiko funtziona dezazun.
