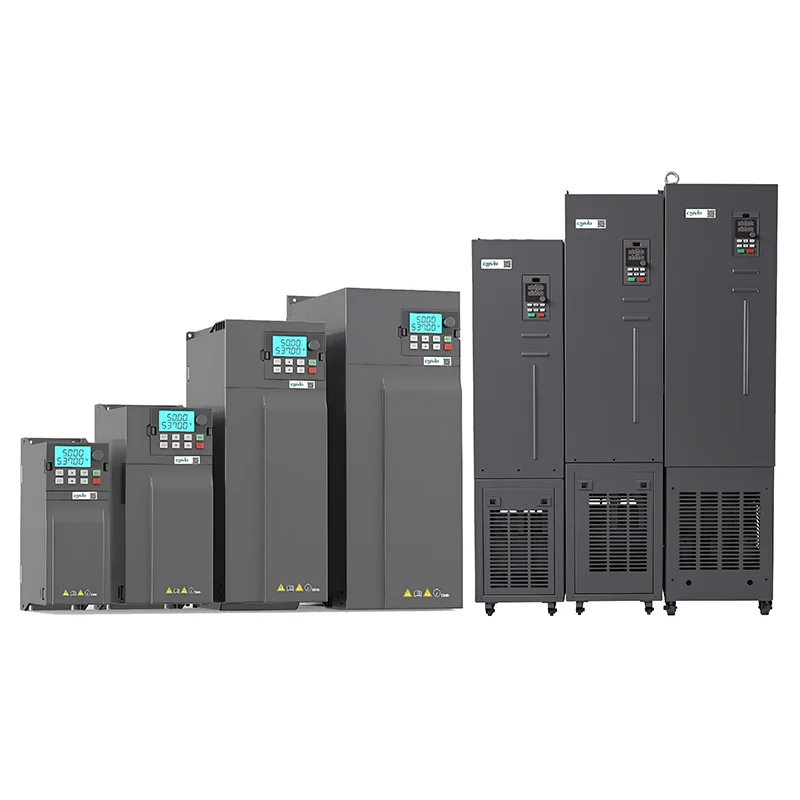

7.5kw trifasikoko AC Drive ponpa

CSIVEI 7.5kw hiru faseko AC Drive Pump errendimendu handiko unitate bat da, industria-aplikazio astunetarako diseinatua. Haizagailu handietarako, ponpa zentrifugoetarako, konpresoreetarako eta produkzio-lerroetarako garraiatzaileetarako egokia da, eta etengabeko funtzionamenduaren parean eta egonkortasuna eskaintzen du. Bektore itxiko kontrol bektorial aurreratuaren bidez elikatzen da, disko honek abiarazte-momentu handia, PLC funtzionalitate integratua, hainbat komunikazio-protokolo (Modbus, Profibus aukerakoa) eta LCD teklatu intuitibo bat denbora errealean kontrolatzeko. Aukerako IP40 iragazkia duen IP20 itxiturak fidagarritasuna bermatzen du ingurune zorrotzetan. Energia-eraginkortasunerako eta zehaztasun operatiborako diseinatuta, CSIVEI 11-15kW VFD aukera ezin hobea da industria-instalazioetan misio-kritikoa den motor kontrolatzeko.

Oinarrizko parametroak eta zehaztapenak

Aplikazio tipikoak

CSIVEI 7.5kw hiru faseko AC Drive Ponpa abiarazte-momentu handia eta etengabeko funtzionamendua eskatzen duten industria-aplikazio astunetarako diseinatuta dago:

●  Ponpa handiak: ureztatzeko ponpak, drainatze ponpak, ur hornidura nagusiak

●  Konpresore zentrifugoak - aire-konpresore industrialak, hozte-sistemak

●  HVAC hozgailuak: torlojuzko hozgailuak, hozgailu zentrifugoak, aire-kudeagailu handiak

●  Meatze-ekipoak: minda-ponpak, aireztapen-haizagailuak, birringailuak

●  Metalgintzako makineria: tornuak, fresatzeko makinak, prentsak

Bektore-kontrol aurreratuarekin eta komunikazio-aukera anitzekin, ezin hobeto integratzen da ekoizpen-lerro automatizatuetan.

Komunikazioa eta integrazioa

Automatizazio industrial modernorako diseinatua, CSIVEI VFD serieak komunikazio-aukera malguak eskaintzen ditu PLCan oinarritutako kontrol sistemetan esfortzurik gabe integratzeko.

Modbus RTU integratua - Modelo guztietan estandarra, RS485 bidez HMI, PLC eta SCADA sistemekin konektatzeko erraza. Gehienez 247 disko saretu daitezke bus bakar batean monitorizazio eta kontrol zentralizaturako.

Aukerako Fieldbus Moduluak - Zabaldu komunikazio-gaitasunak Profibus DP, Profinet, Ethernet/IP, CANopen eta DeviceNet-en aukerako moduluekin, automatizazio plataforma nagusiekin bateragarritasuna bermatuz.

I/O analogikoa eta digitala - Sarrera konfiguragarriek (0-10V, 4-20mA) eta erreleen irteerak sentsoreekin, kontrolagailuekin eta kanpoko alarmekin integrazio malgua ahalbidetzen dute hardware gehigarririk gabe.

PLC funtzionaltasuna - Aukeratutako modeloek programazio-gaitasun logiko integratuak dituzte, kontrol logiko sinplea eta unitatean zuzenean interblokeatzea ahalbidetuz, kanpoko kontrolagailuen beharra murrizten baitute.

Ohiko galderak

Nola aukeratzen dut nire motorraren VFD egokia?

Kontuan hartu beharreko gauza batzuk:

Motor-potentzia: VFD-ak motorrarekin bat etorri behar du edo apur bat handiagoa izan behar du.

Sarrerako tentsioa: 230 V monofasikoa edo 400 V trifasikoa, ziurtatu zure hornidura bat datorrela.

Karga-mota: garraiagailuak edo estrusoreak bezalako momentu konstanteko kargak normalean motorren potentziaren % 100-120eko VFD-a behar dute. Momentu aldakorreko kargak haizagailuak eta ponpak, esaterako, motorraren potentziarekin bat datorren VFD bat erabil dezakete, eta energia aurrezten duzu.

Ingurunea: hautsez, hezeetan edo kanpoaldean dauden tokietan, joan IP maila altuago bat (IP40, IP54, IP66) edo jarri unitatea babestutako itxitura batean.

Komunikazioa: PLC edo SCADA batekin hitz egin behar baduzu, egiaztatu diskoak zure protokoloa onartzen duela (Modbus RTU estandarra da; Profibus, Ethernet/IP, etab. aukerakoak dira).

CSIVEIk tamainarako tresna eta laguntza teknikoa ere baditu bigarren iritzia nahi baduzu.

Zein komunikazio-protokolo onartzen dira?

CSIVEI unitate guztiak Modbus RTU RS485 baino gehiagorekin datoz estandar gisa. Aukerako moduluak eskuragarri daude Profibus DP, Profinet, Ethernet/IP, CANopen eta DeviceNet. Hauek PLC eta SCADA sistema nagusiekin integratzeko aukera ematen dizute urruneko monitorizazioa, parametro-aldaketak eta kontrol zentralizatua egiteko.

Zein babes daude diskoan?

CSIVEI unitateek babes multzo sendo bat dute: gain-tentsioa, azpi-tentsioa, gehiegizko korrontea, zirkuitu laburra, gain-tenperatura (beroa), fase-galera sarreran edo irteeran eta motorraren gainkarga (gainkarga termiko elektronikoa, I²t). Hauek gauzak modu fidagarrian funtzionatzen eta ekipoen bizitza luzatzen laguntzen dute.

Nola konpon ditzaket ohiko akatsak?

Unitateak akats-kodeak erakusten ditu teklatuan diagnostiko azkar egiteko:

●  OC (gehiegizko korronte): egiaztatu laburrak, motorraren harilkatze-arazoak edo azelerazio-denbora laburregia dagoen

●  OV (gain-tentsioa): egiaztatu balaztatzeko erresistentzia (erabiltzen bada) edo dezelerazio denbora laburregia.

●  UV (tentsio txikia): egiaztatu sarrerako potentzia eta kableatuak

●  OH (gain-tenperatura) - egiaztatu hozte-haizagailua, giro-tenperatura eta muntatzeko tartea

●  OL (gainkarga) - egiaztatu motor-karga, handitu azelerazio-denbora edo kontuan hartu diskoa handitzea

●  Eskuliburuak hutsegite-kodeen taula osoa du urrats zehatzekin. Zerbait oraindik ez badago, CSIVEI laguntza teknikoak lagun dezake.

VFD-k bermearekin eta laguntza teknikoarekin dator?

Bai. Gure unitateek 18 hilabeteko berme estandarra dute fabrikazio datatik aurrera (edo 12 hilabete instalatzen denetik, geroagokoa dena). Berme luzatuaren aukerak eskuragarri daude aplikazio kritikoetarako. Laguntza teknologiko globala posta elektronikoaren, telefonoaren eta lineako baliabideen bidez eskuragarri dago; erabiltzailearen eskuliburuak, aplikazioen gidak eta konfigurazio softwarea barne daude.

Bezeroaren kasua

Altzariak fabrikatzeko instalazio batek aire-fluxuaren kontrol zehatza behar zuen bere hautsa biltzeko sistemarako. Abiadura osoan haizagailuak etengabe martxan jartzea ez zen eraginkorra eta gehiegizko zarata sortzen zuen.

Irtenbidea: CSIVEI 7.5kw-ko hiru faseko AC Drive Pump bat instalatu zen ihes-haizagailu nagusian, presio-sentsore batekin hodiaren presioa kontrolatzeko haizagailuaren abiadura erregulatzeko.

Emaitzak:

1.Fan abiadura automatikoki doitzen da hautsa biltzeko eskaerarekin bat etortzeko

2.% 45eko energia aurreztea karga partzialeko funtzionamenduan

3. Zarata maila 12 dB murriztu da, lan baldintzak hobetuz

4.Haizagailuen errodamenduetan eta uhaletan higadura mekanikoa murriztu da

5.Sistemak ingurumena betetzeko eta eraginkortasun operatiboko helburuak betetzen ditu orain.
