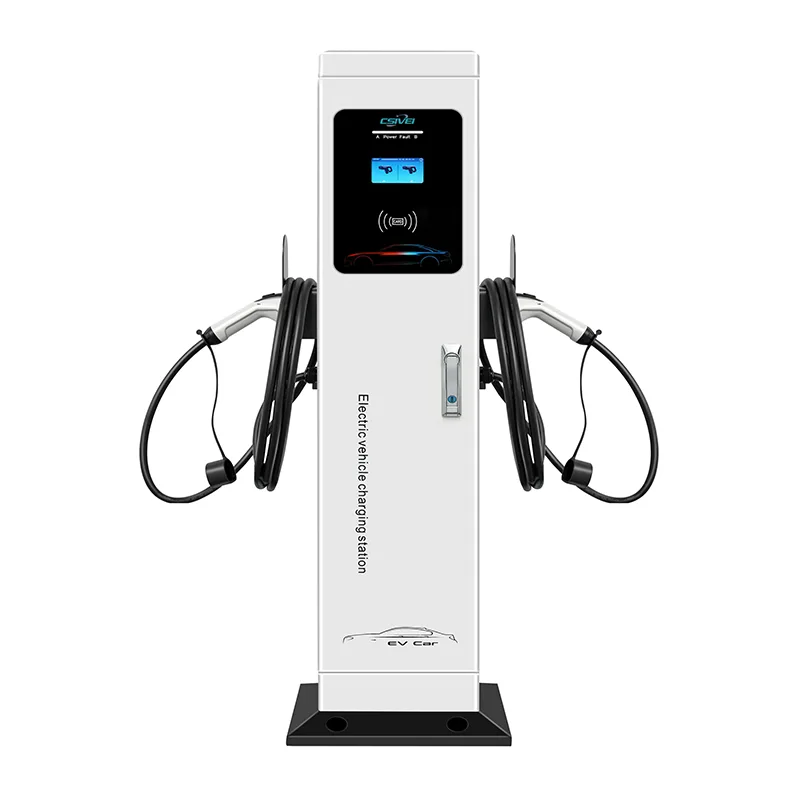

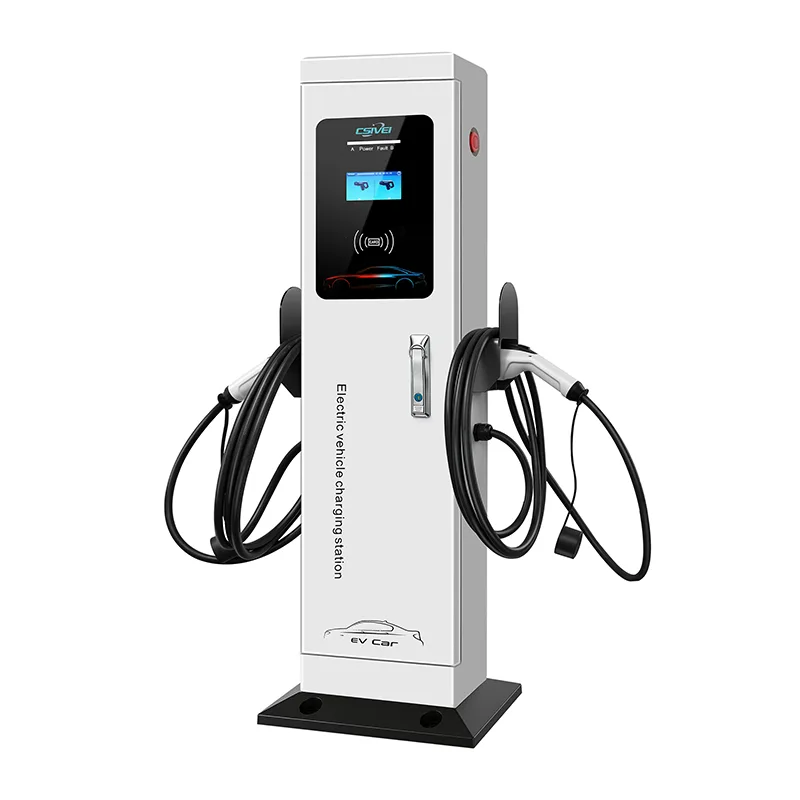

Dual-Gun zutik AC kargatzeko geltokia

Lurrean zutik dagoen AC kargagailu honek pistola bakoitzeko 7kW, 11kW edo 22kW onartzen ditu, karga dinamikoko kontrolagailu integratuak kudeatzen dituen irteera osoa. Bi ibilgailu entxufatuta daudenean, erabilgarri dagoen potentzia modu adimentsuan banatzen da; adibidez, 32Ako hornidura trifasikoko pistola bakoitzeko 22 kW-ko modelo batek 11 kW eman ditzake ibilgailu bakoitzari aldi berean, edo 22 kW osoa ibilgailu bakar bati bao bat hutsik dagoenean. Idulkia hormigoizko estalki batean edo zolatutako gainazalean muntatzen da lau aingura-torlojurekin, horma-egituren beharrik ezabatuz. 2 motako bi konektore bereizi 5 metroko kableekin eta banakako kable-zorroekin bao bakoitza txukun eta erabilerraza mantentzen dute. RFID eta aplikazioetan oinarritutako autentifikazioak arma bakoitzeko sarbide eta fakturazio independenteak ahalbidetzen ditu, eta OCPP 1.6J konektibitateak bi pistolak karga puntu bereizi gisa integratzen ditu sareko edozein sareko backendetan. IP55 kalifikatutako altzairu galbanizatuko itxiturak IK10 talka-erresistentzia duenak kanpoko baldintzei eusten die urte osoan zehar, -30°C-tik +55°C-ra. Segurtasun elektriko osoak A + 6mA DC motako hondar-korrontearen babesa barne hartzen ditu, gainkorrontea, gaintentsioa eta pistola bakoitzeko babesa, gehi larrialdi-geldialdi zentrala. Idulki bakarreko bi baoaren diseinuarekin, Pistola Bikoitzeko zutik AC kargatzeko estazioak nabarmen murrizten ditu instalazio, kableatu eta mantentze-kostuak edozein bao anitzeko proiektuetarako.

Aplikazio idealak

Bizileku luzeko aparkalekuak hainbat bao modu eraginkorrean zerbitzatzeko beharra betetzen duen tokian, Dual-Gun Standing AC kargatzeko estazioak erdira murrizten ditu hardware- eta instalazio-kostuak, bi ibilgailu euskarri bakarreko idulki batetik kargatuz.

Bizitegi-komunitateak eta apartamentu multzoak

Kanpoko aparkaleku dedikatua duten etxebizitza anitzeko higiezinetarako, esleitutako bi egoiliarren artean kokatutako arma bikoitzeko idulki batek kargatzeko puntu pertsonal bat eskaintzen die bakoitzari. Bizilagunek beren RFID txartelarekin autentifikatzen dute, eta saioak banakako apartamentu-kontuetan fakturatzen dira. Partekatutako idulkiak zimendu eta etxe elektriko gutxiago esan nahi du, instalazio-kostua eta ikusizko nahasmena murrizten du lursailetan zehar.

Workplace & Business Park Employee Parking

Langileentzako prestazio gisa EV kargatzea eskaintzen duten enpresek ondoko bi aparkaleku horni ditzakete kargagailu batetik. Langileak iristean konektatzen dira eta lanaldia amaitzean karga osoa jasotzen dute. OCPP backend-ak erabiltzaile bakoitzeko fakturazioa edo osagarrizko esleipena ahalbidetzen du, eta arma bikoitzeko aztarnak zirkulazio-eremuak zabalik mantentzen ditu. Karga oreka dinamikoak gunearen ahalmen elektrikoa ez dela inoiz gainditzen ziurtatzen du, kargagailu gehiago gehitu diren arren.

Hotelak, estazioak eta aisialdirako guneak

Gonbidatuen aparkalekuak hoteletan eta estazioetan askotan parekatuta dauden badiak daude zabalik edo itzaleko egituren azpian. Pistola bikoitzeko zutik dagoen AC kargagailu bakar batek bi baoen artean EV ekipamendu bikainak eskaintzen ditu paisaia nahastu gabe. Gonbidatuak QR kodearen edo gelako giltzaren bidez autentifikatzen dira, eta hotelak doako edo ordainpeko kargak kudea ditzake arbel zentral batetik.

Flota eta Car-Share biltegiak

EV arinak erabiltzen dituzten flota txiki eta ertainek (adibidez, autoen alokairu-zentroak, udal motor-igerilekuak edo korporazioen autoa partekatzeko zerbitzuak) bi ibilgailu aparkatu ditzakete kargagailu bakoitzeko gauean. Atzeko sekuentzien saioen bidez kargatzea programatua energia-kostuak optimizatzeko, pistola bakoitzeko neurketa independenteak ibilgailuaren edo sailaren araberako kontsumoa kontrolatzen duen bitartean. Diseinu independenteak diseinu-aldaketa malguak ahalbidetzen ditu flotaren konposizioa eboluzionatzen den heinean.

Azalera Publiko eta Udaleko Loteak

Udaleko aparkalekuek eta kaleko baoek karga-estaldura bikoiztu dezakete postu kopurua bikoiztu gabe. Markatutako bi baoen arteko idulki batek kale-paisaia garbiagoa eskaintzen du eta oinezkoentzako oztopo gutxiago eskaintzen ditu. Kableen kudeaketa integratuak pasabideak garbi mantentzen ditu, eta fakturazio independente bikoitzak betearaztea eta diru-sarrerak biltzea erraz egiten du.

Sakoneko murgilketa teknikoa

Dual-Gun Standing AC kargatzeko estazioak modu independentean kontrolatutako bi karga-puntu integratzen ditu idulki trinko bakarrean, energia-kudeaketa adimenduna kanpoko ingeniaritza sendoarekin konbinatuz.

Kanal bikoitzeko karga oreka adimenduna

Ontzitako energia kudeatzeko kontrolagailu batek eskuragarri dagoen hornidura-ahalmena eta konektatutako bi ibilgailuen eskariak denbora errealean kontrolatzen ditu. Ibilgailu bakarra entxufatuta dagoenean, korronte nominal osoa (fase bakoitzeko 32A arte) ematen zaio pistola horri. Bigarren ibilgailu bat konektatzen denean, kontrolagailuak dinamikoki banatzen du korrontea bi entxufeen artean. 22kW-ko konfigurazio trifasiko tipiko batean 32A hornidurarekin, pistola bakoitzak 11kW (16A fase bakoitzeko) jasotzen ditu aldi berean. Sistema zatiketa estatiko batekin edo lehentasunezko esleipenarekin ere konfigura daiteke, behar izanez gero izendatutako badia bati potentzia gehiago emanez. Horrek etengailu nagusien bidaiak saihesten ditu, eskuragarri dagoen sare-konexioaren erabilera maximizatzen duen bitartean.

Pistola bakoitzeko neurketa eta kontrol independentea

Irteera bakoitza IEC 61851-1 kargatzeko puntu bereizi gisa tratatzen da. Bi mikrokontrolagailu dedikatu Control Pilot seinaleak kudeatzen dituzte, ibilgailu bakoitzaren barneko kargagailuarekin etengabe komunikatuz. Pistola bakoitzeko energia-neurketak MID ziurtagiridun neurgailuak erabiltzen ditu (aukerakoa), diru-sarreren aplikazioetarako fakturazio-mailako zehaztasuna eskainiz. Erreleen kontrola, akatsak hautematea eta saioaren erregistroa guztiz independenteak dira kanal bakoitzeko, hau da, pistola baten akatsak ez du besteari eragiten.

Babes Elektriko Integrala

Kargagailuak A motako hondar-korronte gailu bat dauka IEC 62955-ren arabera 6mA DC-ko detekzioarekin, bi pistolak AC eta DC lurrezko ihes korronteetatik babestuz. Kanal bakoitzerako gainkorronte, gaintentsio eta azpitentsio babes independentea eskaintzen da, gainkarga babesteko gailuekin batera. Edozein akats-egoera izanez gero, errele motorizatu dedikatu batek kaltetutako irteera deskonektatzen du milisegundotan. Erdiko larrialdi-gelditzeko botoi batek bi armen eskuz isolatzea eskaintzen du.

Kanporako prest dagoen idulki malkartsua

Idulkia altzairu galbanizatuz egina dago, UV-etan egonkortutako hauts estaldurarekin, IP55 eta IK10 kalifikazioak lortuz. Zutabea hormigoizko estalki batean edo zolatutako gainazalean finkatzen da zabalera handiko oinarri-plaka baten bidez, lau aingura-torloiekin. Beheko eta atzeko kableen sarrerako aukerak lehendik dauden lurpeko hodiak egokitzen dira. Zutabe aireztatuaren diseinuak iragazitako drainatze-tapoiekin barneko kondentsazioa saihesten du. PCB eta konektore guztiak hezetasunaren eta gatz-kargatutako airearen aurka estalita daude.

Erabiltzaile Interfazea eta Konektibitatea

4,3 hazbeteko LED pantaila zentralak edo aukerako ukipen-pantailak bi armen saio-egoera ematen du aldi berean. Bi RFID irakurgailuek - bat alde bakoitzeko - erabiltzaile independentea autentifikatzeko aukera ematen dute. Komunikazio aukeren artean 4G, Wi-Fi eta Ethernet daude. Kapsulatutako kontrolagailuak OCPP 1.6J/2.0.1 onartzen du, pistola bakoitzeko transakzioen berri ematea, urruneko abiarazte/gelditzea, firmware eguneratzeak eta kargatzeko profil adimendunak ahalbidetuz. Lineaz kanpoko moduan transakzioak lokalean gordetzen ditu eta konexioa itzultzen denean sinkronizatzen da.

Kableen kudeaketa

Pistola bakoitza 5 metroko 2 motako kable batekin hornituta dago (1 mota aukerakoa). Alboetan muntatutako kable-zorro dedikatuek bi kableak lurretik eusten dituzte, esku bakarrean erraz konektatzeko kokatuta. Fundaren diseinuak kableak kanporantz eta beherantz bideratzen ditu, bi armen artean korapilatzea saihestuz eta pasabideak seguru mantenduz.

Energia Integrazio Prest

Modbus RTU/TCP interfazeek eraikinen kudeaketa-sistemekin, eguzki-inbertsoreekin eta bateria biltegiarekin integratzea ahalbidetzen dute. Kargagailuak kanpoko karga kudeatzeko seinaleei erantzun diezaieke kargak sorkuntza berriztagarriekin lerrokatzeko edo eskari pikoen leihoak saihesteko. Horrek gune baten energia estrategia zabalagoko parte-hartzaile aktibo bihurtzen du.

Maiz egiten diren galderak

Q1: Can both guns charge at full power simultaneously?

Irteera osoa eskuragarri dagoen hornikuntza-ahalmenak arautzen du. Pistola bakoitzeko 22 kW-ko konfigurazio tipiko batean 32A-ko hornidura trifasikoarekin, bi pistolak 11 kW aldi berean eman ditzakete. Ibilgailu bakarra konektatuta badago, 22kW osoa jasotzen du. Gure taldeak hornidura elektrikoa zure helburuko errendimenduarekin bat datorren neurrian lagunduko dizu.

Q2: Can each gun be billed independently?

Bai. Irteera bakoitzak bere energia-neurgailu eta OCPP karga-puntuaren identitatea ditu. Backend-ak bi karga-puntu bereizten ditu unitate fisiko baten barruan, erabiltzaile bakoitzeko fakturazio independentea, saioaren jarraipena eta tarifa-esleipena ahalbidetuz.

Q3: What if one gun develops a fault?

Matxurak hautematea eta babesa erabat independenteak dira pistola bakoitzeko. Irteera batean akats batek saio hori bakarrik amaitzen du; besteak normal kargatzen jarraitzen du. Larrialdi-geldialdi zentralak bi armak isolatzen ditu behar denean.

Q4: What are the installation requirements?

Idulkia hormigoizko estalki lau batera edo zolatutako gainazal batera lotzen da. Oinarrizko plakako sarrera-punturaino hornidura trifasikoa edo monofasikoa egokia izan behar da. Ez da horma edo muntaketa egitura osagarririk behar. Instalazio zibil eta elektrikoen gidaliburu zehatzak eskaintzen ditugu.

Q5: Kargagailu hau kanpoan erabil daiteke?

Bai. IP55 eta IK10 kalifikatutako altzairu galbanizatuzko itxitura kanpoaldean behin betiko instalatzeko diseinatuta dago -30°C eta +55°C arteko tenperaturetan. Euria, hautsa, UV esposizioa eta kostaldeko airea jasaten ditu.

6.G.: Zein backend eta ordainketa plataforma onartzen ditu?

Kargagailuak OCPP 1.6J eta 2.0.1 betetzen ditu eta kargatzeko sareen kudeaketa plataforma nagusi guztiekin probatu dute. Backend pertsonalizatua baduzu, gure laguntza-taldeak integrazioan lagun dezake martxan jartzean.

7.G.: Nola konparatzen da mantentze-lanak bi pistola bakarreko kargagailuekin?

Ohiko mantentze-lanak erdira murrizten dira: idulki bat ikuskatzeko, iragazki multzo bat garbitzeko eta plaka nagusi bat sartzeko. Aurrealdeko ateak sarbide osoa ematen du zerbitzuko pieza guztietarako. Funtsezko osagaiak modularrak eta ordezkagarriak dira unitatea oinarritik kendu gabe.

Bezeroaren fokua

Enpresa korporatiboaren parkea — Langileen EV kargatzeko hedapena

Aurrekariak

Enpresa-parke handi batek teknologia eta finantza-zerbitzuen hainbat konpainia biltzen dituen aire zabaleko langileen aparkalekuetan ibilgailu elektrikoak kargatzea aurreikusi zuen. Langileen eskaria azkar hazten ari zen, eta jabetza-kudeaketa taldeak kobratzea langileen onura gisa eskaini nahi zuen, instalazio-kostuak kudeatzen zituen bitartean eta aparkaleku-ingurunea zainduz.

Erronka

Aparkalekuak parekatuko badia-lerro luzeetan jarri ziren, ilara bikoitz bakoitza bereizten zuten uharte paisaiatsuekin. Hasierako proposamenek horman muntatutako kargagailuen planteamendua hartzen zuten kontuan, baina ez zegoen horma egokirik EV-k izendatutako baoetatik iristeko. Pistola bakarreko solairuko kargagailuak kontuan hartu ziren, baina bao bakoitzeko idulki bat beharko lukete, hau da, bi idulki, bi oinarri eta bi kable-lubaki ondoko bi bao bakoitzeko. Proiektuaren eskalan, horrek nabarmen handituko lituzke materiala, eskulan-kostuak eta ikusizko nahastea.

Azpiegitura elektrikoak ere muga bat aurkeztu zuen. Elikadura-zutabe bakoitzak gutxi gorabehera 20 badiako zona zerbitzatzen zuen. Zona bakoitzeko kargagailu kopuru handia instalatzeak karga kontu handiz kudeatu beharko luke lehendik dauden zirkuituak gainkarga ez daitezen.

Zergatik Pistola Bikoitzeko AC kargagailuak?

Bikotekako badia diseinua izan zen eragilea. Pistola bikoitzeko idulki bat instalatu liteke aldameneko bi baoen artean partekatutako uhartean, oinarri bakar batetik eta elikadura elektriko bakar batetik zerbitzatuz. Horrek esan nahi zuen:

Oinarri bat bao-bikote bakoitzeko biren ordez — % 50 murriztea hardwarea, oinarriak eta instalazio denbora.

Elikatze-kable bat bi bao bakoitzeko, lehendik dagoen elikadura-ahalmena eraginkorrago erabiliz.

Paisaia itxura garbiagoa, mezu gutxiagorekin.

Karga oreka dinamikoak bermatzen zuen bi ibilgailu kargatzen ari zirenean ere, zozketa konbinatua zirkuituaren ahalmenaren barruan geratzen zela.

Langileek beren enpresaren sarbide-txartelekin autentifikatuko zuten, eta pistola bakoitza fakturazio-puntu independente gisa ezarri zen OCPP backend-en barruan. Enpresek beren langileei kobratzea diruz lagundu dezakete bisitarientzako badiek ordainpeko moduan funtziona dezaketen bitartean, guztiak plataforma batetik kudeatzen dituztenak.

Hedapena

Gure 22 kW-ko arma bikoitzeko AC kargagailu zutik (2. mota) langileen aparkaleku nagusietan instalatu ziren, 80 ibilgailu elektrikoentzako gune dedikatuetarako. Idulki bakoitza lehendik zegoen paisaia uharteari lotua zegoen, hurbileneko elikadura-zutabetik hornitzen zen energia. Instalazioa lau asteburutan banatu zen, astegunetako aparkalekuak eteteko. OCPP backend-a maizter-enpresa bakoitzaren sarbide-kontrol sistemarekin integratuta dago, beraz, langileek lehendik zeuden RFID txapak ukitu besterik ez dute egin.

Emaitzak

●  EV kargatzeko ahalmena 80 bakotara 40 kargagailu baino ez zen erabilita, ekipamenduak eta instalazio-kostuak gutxi gorabehera % 45 murriztu ziren pistola bakarreko alternatibekin alderatuta.

●  Langileen iritzia oso positiboa izan zen, eta kobratzea lantokiko goi mailako zerbitzu gisa aipatu zen.

●  Jabetza-kudeaketak ez du eduki elektriko-arazorik jakinarazi karga orekatze dinamikoari esker, zirkuitu bakoitzeko eskari gailurra mugen barruan mantendu baitu.

●  Instalazio garbiak eta desorekatuak aparkalekuen estetika mantendu zuen, parkearen arkitektura-jarraibideak betez.

●  Inplementazioaren arrakastaren ostean, enpresa-parkeak arma bikoitzeko kargagailuak gehitu ditu beste bi aparkaleku-eremutan zehaztapen bera erabiliz.
