Pistola bakarreko EV Etxeko kargagailua 7KW

7 kW (monofase) eta 22 kW (trifasiko) potentziarako eraikia, CSIVEI fabrikako Single-Gun EV Home Charger 7KW zuzenean hormetan, zutabeetan edo egitura-zutabeetan instalatzen da - lurreko espazio-eskakizunak ezabatuz eta aparkalekuak oztoporik gabe mantenduz. IP55 baloratu duen itxitura dotoreak 2 motako konektore bat dauka kable-zorro integratua duena, kargatzeko kablea txukun eta lurretik kanpo mantenduz. Erabiltzaileak RFID irakurgailu integratuaren edo telefono-aplikazio osagarri baten bidez autentifikatzen dira, eta OCPP 1.6J konektibitateak kargagailua backend plataforma nagusiekin lotzen du urruneko monitorizazioa, saioen txostenak eta karga dinamikoa kudeatzeko. Segurtasun elektriko osoa A + 6mA DC-ko sentikorren hondar-korrontearen babesaren, gainkorrontearen eta gaintentsioaren babesen eta larrialdi-gelditze funtzioaren bidez ematen da. Horma egokirik gabeko guneetan, lurrean zutik dagoen aukerako idulki-osagarri batek unitate bera zutabeetan muntatutako kargagailu dotore batean bihurtzen du barne aldaketarik gabe. Egoitza pribatu baterako, langileentzako aparkalekurako edo gonbidatuentzako aparkaleku baterako, Single-Gun EV Home Charger 7KW-ek gaueko eta lantokian kargatzeko fidagarria eskaintzen du azpiegitura konplexutasun minimoarekin.

Produktuen Aplikazioak

Sinpletasuna, kostu baxua eta espazioaren eraginkortasuna funtsezkoak diren tokietarako, Single-Gun EV Home Charger 7KW-ek horman muntatutako karga-puntu zuhur bat eskaintzen du. Lehendik dauden egituretan instalatu daiteke edo aukerako idulki batekin heda daiteke malgutasunik handiena lortzeko.

Egoitza pribatuak eta garajeak

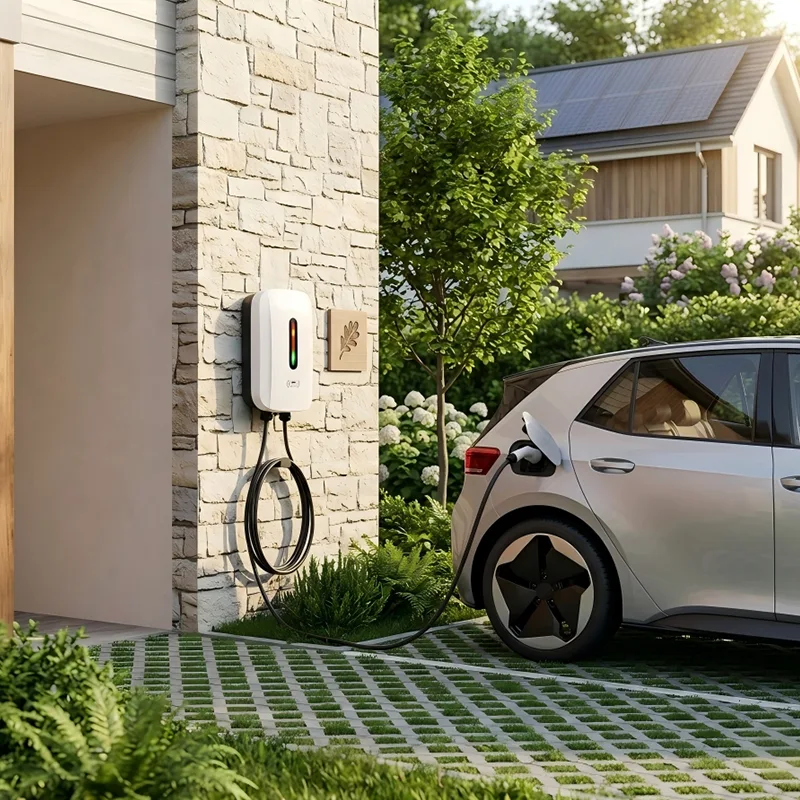

Kaletik kanpoko aparkalekua duten etxe-jabeek kargagailu hau garajearen horman edo etxearen kanpoko horman munta dezakete. 7 kW-ko edo 22 kW-rainoko karga osoa ematen du ibilgailu bateragarrientzat, etxeko elektrizitate-hornidura estandarra erabiliz. Profil finak instalazioa txukun mantentzen du, RFID edo aplikazioen kontrolak familiako kideei erabilera mugatzen die bitartean.

Apartamentua eta kondominioko aparkalekua

Etxebizitza anitzeko eraikinek hormako kargagailuak esleitu ditzakete egoiliar banakako sotoan edo aparkaleku estalietan. Kargagailua erraz instalatzen da hormigoizko zutabeetan edo hormetan. Eraikinaren OCPP backendarekin integratzeak bizilagun bakoitzeko energia fakturatzea eta karga orekatzea ahalbidetzen du hainbat unitatetan, eraikinaren hornidura nagusia inoiz gainkargatzen ez dela ziurtatuz.

Lantokiko langileen kobratzea

Bulegoek eta negozio-parkeek ibilgailu elektrikoak kargatu ditzakete langileen abantaila baliotsu gisa, aparkalekuei uko egin gabe. Aparkaleku baten perimetroan edo zutabe estrukturaletan horman muntatutako unitateek dedikatu bako bana ematen dute. Langileak lanegunetan konektatzen dira, eta kargagailuaren programazio adimendunaren eginbideek eguzki-sorkuntzako orduetan kargatzeari lehentasuna eman diezaiokete edo puntako tarifa-leihoetan.

Txikizkako eta ostalaritzako gonbidatuen kobratzea

Hotelek, jatetxeek eta merkataritza-zentroek gonbidatuentzako ibilgailu elektrikoak kargatu ditzakete etenaldi minimoarekin. Horman muntatzeak kargagailua txukun jartzen du bezeroen aparkaleku baten buruan. Kargagailua langileen giltza-txartel batekin sarbide osagarria izateko konfigura daiteke edo QR kode baten bidez ordaindutako saioetarako, guztiak OCPP plataforma estandar baten bidez kudeatzen dira.

Irekitako orubeetarako idulkiaren hedapena

Hormarik gabeko aire zabaleko aparkalekuetan, aukerako idulki-kitak horman muntatutako unitate bera kargagailu argal eta independente batean bihurtzen du. Hau ezin hobea da aldirietako txikizkako parkeetarako, bisitarien aparkalekuetarako aisialdi guneetan eta horma muntatzea ezinezkoa den bide-bideetarako. Gune batean hormaren eta idulkiaren konfigurazioen erabilera mistoak kontratazioaren konplexutasuna murrizten du.

Sakoneko murgilketa teknikoa

Single-Gun EV Home Charger 7KW-ek IP55 kalifikatutako itxitura trinkoa eta kontrol elektroniko aurreratuarekin eta konektibitate osoarekin konbinatzen ditu, EV kargatzeko edozein sarerako eraikuntza-bloke malgu bihurtuz.

Energia-horniketa eraginkorra eta betetzea

Kargagailuak 7kW monofasikoa (230V, 32A) edo 11kW/22kW trifasikoa (400V, 16A/32A) ematen ditu IEC 61851-1 3. Moduaren arabera. Ontziko kontrolagailuak Control Pilot komunikazioa kudeatzen du, ibilgailuaren kargagailuaren gehienezko korrontea egokituz. Unitatea eskualdeko sare estandarrerako aurrez konfiguratuta dago, korronte maximo doigarri batekin sar daiteke backend bidez karga kudeatzeko eszenatokietarako.

Geruzetako Segurtasun Elektrikoa

Segurtasuna A motako hondar-korronte gailu baten bidez bermatzen da IEC 62955 arauaren araberako 6mA DC-ko sentikor detektatzeko modulu dedikatu batekin konbinatuta. Honek A motako RCD estandarrak itsu ditzaketen DC akatsen korronte hutsetatik babesten du, ibilgailu elektriko modernoentzako baldintza kritikoa. Gainkorrontea, gaintentsioa, azpitentsioa eta tentsioa babesteko gailuak energia-bide nagusian integratuta daude. Errele motorizatu batek irteera deskonektatzen du edozein akats-egoeran, eta aurreko paneleko larrialdi-gelditzeko botoiak eskuzko isolamendu puntu gehigarri bat eskaintzen du.

Hardware Eraikuntza eta Ingurumen Erresilientzia

Itxitura altzairu galbanizatuz egina dago, UV-ri erresistentea den hauts estalitako akabera duena, IP55-rekin ura eta hautsa sartzeko eta IK10 inpaktu mekanikorako. Kanpoko leku estalietan edo agerian instalatzeko egokia da, -30°C-tik +55°C-ra modu fidagarrian funtzionatzen duena. Barneko elektronika konforme estalita dago hezetasunari eta kondentsazioari aurre egiteko. Muntatzeko euskarriak hormigoiari, adreiluari edo egitura-altzairuari atxikitzeko aukera ematen du; Atzealdetik edo behetik kablea sartzeko aukerak ezkutuko kableatuak ahalbidetzen ditu itxura garbia izateko.

Erabiltzaile Interfazea eta Konektibitatea

Distira handiko LED egoera-eraztun batek edo aukerako LCD pantaila batek karga-egoera argia ematen du begirada batean. ISO 14443-rekin bat datorren RFID irakurgailu batek sarbide-kontrola eskaintzen du, aukeran Bluetooth edo Wi-Fi-rekin parekatuta telefonoaren aplikazioaren interakziorako. Kapsulatutako OCPP 1.6J (2.0.1era eguneratu daiteke) pila sareak kudeatzeko sistemetara konektatzen dira Ethernet, Wi-Fi edo 4G modem integratuaren bidez. Ezaugarrien artean, urruneko abiarazte/gelditzea, denbora errealeko saioaren datuak, firmware eguneratzeak eta kargatzeko programazio adimentsuak daude. Lineaz kanpoko transakzioen buffer-ak bermatzen du saio-daturik ez galtzea konektagarritasuna aldi baterako jaisten bada.

Kableen kudeaketa eta ergonomia

5 metroko 2 motako kable bat (1 motako aukera eskuragarri) konektore ergonomiko batekin lotuta dago betirako. Alboko zorro integratuak konektorea modu seguruan lotzen du erabiltzen ez denean, kablea lurretik kanpo eta badia txukun mantenduz. Funda-diseinuak entxufea zutik altuera erosoan jartzen du, konexioan tentsioa murriztuz.

Karga eta energiaren kudeaketa malgua

Kargagailuak karga lokalaren kudeaketa onartzen du Modbus RTU/TCP bidez, gune-mailako kontrolagailuekin, eguzki-inbertsoreekin edo bateria biltegiratzeko sistemekin integratzeko aukera emanez. Kargagailu anitzeko instalazioetan, talde-kontrolagailu batek gunearen eskaera osoa muga dezake, kargatzeko saioak mailakatu edo eguzki-kontsumoa lehenetsi dezake. Etorkizunerako aurreikuspen honek EV kopurua gero eta handiagoa hartzen du sarearen berritze garestiak behar izan gabe.

Aukerako idulki bihurtzea

Beroan galbanizatutako altzairuzko idulki-kit bat jar daiteke kargagailu-unitatean inolako aldaketarik gabe. Idulkiak zutabe bat eskaintzen du kable bidezko kanal integratua eta pisu handiko zoruko plaka batekin. Horman muntatzeko kargagailu bat gainazal laua dagoen edozein lekutan jartzeko aukera ematen du, produktuaren zehaztapenak gune ezberdinetan bateratuz.

Maiz egiten diren galderak

G.: Zein potentzia-maila daude eskuragarri eta zenbat azkar kargatuko da nire autoa?

Single-Gun EV Home Charger 7KW 7kW (fase bakarrekoa), 11kW (trifasikoa) eta 22kW (trifasikoa) konfigurazioetan eskuragarri dago. Benetako kargatzeko abiadura zure ibilgailuaren barneko kargagailuaren araberakoa da. 7 kW-ko kargagailua duen ibilgailu elektriko arrunt batek orduko 40-50 km-ko autonomia irabaziko du 7 kW-tan, edo azkarrago ibilgailuak 11 kW edo 22 kW-ko karga trifasikoa onartzen badu.

Q2: Kargagailu hau kanpoan instala daiteke babes gehigarririk gabe?

Bai. IP55-ko itxiturak euria, hautsa eta UV esposizioa jasaten ditu. Urte osoan kanpoan funtzionatzeko eraikia dago, hezetasunari aurre egiteko konformaziozko elektronika batekin. Atzeko kablearen sarrera duen horman muntatutako instalazio sinple batek eguraldiaren babes osoa eskaintzen du.

Q3: Zer gertatzen da horma egokirik ez badut?

Aukerako lurrean zutik dagoen idulki-kit bat dago eskuragarri. Idulkiak kargagailu-unitate bera erabiltzen du eta hormigoizko kussinean lotzen da. Honi esker, kargagailu-eredu bera ezar dezakezu horma-muntatutako aplikazioetan eta aplikazio askeetan proiektu bakarrean.

4.G.: Kontrola al dezaket nork erabiltzen duen kargagailua eta energiaren fakturazioa?

Bai. RFID irakurgailu integratua edo aplikazio osagarriak erabiltzailea autentifikatzea ahalbidetzen du. OCPP backend-aren bidez, banakako tarifak ezar ditzakezu, erabiltzaile bakoitzeko kontsumoaren jarraipena egin eta fakturazio-txostenak sor ditzakezu. Instalazio pribatuetarako, RFID txartelen zerrenda zuri sinple bat besterik ez da behar.

5.G.: Kargagailuak eguzki-kargak onartzen al ditu edo puntu gutxiko kargak?

Single-Gun EV Home Charger 7KW-ek OCPP kargatzeko profil adimentsuak eta Modbus integrazioa onartzen ditu tokiko energia kudeatzeko sistemekin. Horrek esan nahi du eguzki-energia soberan dagoenean soilik kargatzeko programatu daitekeela, edo elektrizitate-tasarik gabeko leihoetan saioak programatzeko automatikoki.

Q6: Zer ziurtagiri ditu kargagailuak?

Kargagailuak CE ziurtagiria du eta IEC 61851-1, IEC 62196 eta eskualdeko EMC eta segurtasun zuzentarau garrantzitsuak betetzen ditu. Gure fabrikazio-instalazioak ISO 9001 ziurtagiria du, eta unitate bakoitzari azken proba elektrikoa egiten zaio bidali aurretik.

Q7: Zer mantentze-lan behar da?

Oso gutxi. Urtero kablearen, konektorearen eta itxituraren ikuskapen bisual bat egitea gomendatzen dugu. Aurrealdeko estalkiak barne osagaietarako sarbidea eskaintzen du, eta diseinu modularrak kontroladorea, RFID modulua edo errelea azkar ordezkatu daitezke behar izanez gero. Ez da ekipamendu astunik behar zerbitzuetarako.

Erabilera mistoko hiri-blokea - Etxebizitza eta txikizkako kargak integratzea

Aurrekariak

Garatu berri den hiri-auzo batek beheko solairuko txikizkako unitateak konbinatzen zituen goiko egoitza-apartamentuekin. Garatzaileak EV karga dedikatua eskaini nahi zuen lurpeko aparkaleku partekatuan, bai egoiliarrentzat bai txikizkako bezeroentzat. Aparkalekuak bao estu estandarrak eta zutabe estruktural ugari zituen baina solairuko espazio mugatua.

Erronka

Lurpeko garajea hiri-diseinu tipikoa zen: hormigoizko zutabeak sareta erregularretan, perimetroaren inguruko hormak eta biratzeko eremu estuak. Lurrean dauden kargagailuek trafiko-fluxua oztopatuko lukete edo aparkaleku baliotsuak kontsumituko lituzkete. Era berean, karga-azpiegiturak suteen ebakuazio-bideak ez aldatzea edo aparkaleku erabilgarrien kopurua murriztea eskatu zuen.

Egoiliarrek esleitutako karga pribatua behar zuten beren dedikatuetan, eta txikizkako espazioek bezeroen ordainpeko kobratzea eskaini nahi zuten supermerkatuaren sarreratik gertu dauden bisitarientzako gune batzuetan. Irtenbide bakar batek bi erabilera-kasuetan zerbitzatu behar zituen instalazio-konplexutasun minimoarekin.

Zergatik pistola bakarreko horman muntatutako AC kargagailuak?

Egiturazko zutabeek eta perimetroko hormek muntatzeko puntu ezin hobeak eskaintzen zituzten. Egoiliar bakoitzari esleitutako baoaren buruan zutabe bati atxikitako horman muntatutako kargagailu bakarreko batek zero solairuko espazioa erabiltzen zuen. Kargagailuaren profil argala eta bertikala zutabearen aurpegiarekin lerrokatuta dago, baoa guztiz erabilgarri eta korridorea oztoporik gabe utziz.

Supermerkatutik gertu dauden bezeroentzako baoetarako, horman muntatutako lau unitate instalatu ziren alboko horman, bakoitzak markatutako EV badia bat zerbitzatuz. Hauek OCPP backend-aren bidez konfiguratu ziren QR kodea ordaintzeko aukera duten kargagailu publiko gisa, eta egoiliarren kargagailuak modu pribatuan ezarri ziren, RFID giltzen bidez apartamentu banako kontuekin lotuta.

Instalazio osoak ez zuen lurrean ainguratzerik behar, ez hormigoizko estalki berririk eta ez aparkalekurik galdu. Kablea sabaian zeuden kable-erretiluetan zehar egiten zen, zutabeak kargagailu bakoitzerako erortzen ziren. Gunearen ahalmen elektrikoa kargagailu bakoitzarekin Modbus bidez komunikatzen zen tokiko karga-kontrolagailu batek kudeatzen zuen, eta egoiliarrak etxera itzultzen ziren arratsaldeko orduetan guztizko eskaria mugatuz.

Hedapena

Gure Single-Gun EV Home Charger 7KW (2. mota) hirurogei instalatu ziren. Berrogeita hamasei zutabe estrukturaletan muntatu zituzten egoiliarrentzako, eta lau txikizkako guneko horman bezeroak erabiltzeko. Aukerako hiru idulki-kit erabili ziren zutabe edo hormarik ez zegoen erdiko arrapalako baoen ilara baterako. Proiektu osoa eraikinaren kontratista elektrikoak amaitu zuen sei astetan zehar, aparkalekuan sartzeko gutxieneko etenarekin.

Emaitzak

●  60 ibilgailu elektrikoen aparkalekuak aktibatu ziren aparkaleku estandar bakar bat galdu gabe, korporazioaren lehen baldintza betez.

●  Egoiliarrek karga-puntu pribatu eta beti erabilgarri bat lortu zuten beren apartamentuan zuzenean fakturatuta, ilara komunitarioak edo ordainketa-terminal partekatuak egiteko beharra ezabatuz.

●  Txikizkako bezeroek ibilgailu elektrikoak kargatzeko zerbitzu premium bat lortu zuten, erosketak egiteko denbora areagotuz, supermerkatuak iritzi positiboak eman baitzituen.

●  Garatzaileak apartamentuak "EV-rako prest" gisa merkaturatu ahal izan zituen, eta horrek salmenta azkarragoak eta unitate bakoitzeko balio handiagoa izan zuen.

●  Produktuaren zehaztapen uniformeak horma-muntatzeko eta idulki-instalazioetan mantentzea erraztu zuen eta ordezko piezen biltegia murriztu zuen eraikineko instalazio-taldearentzat.
