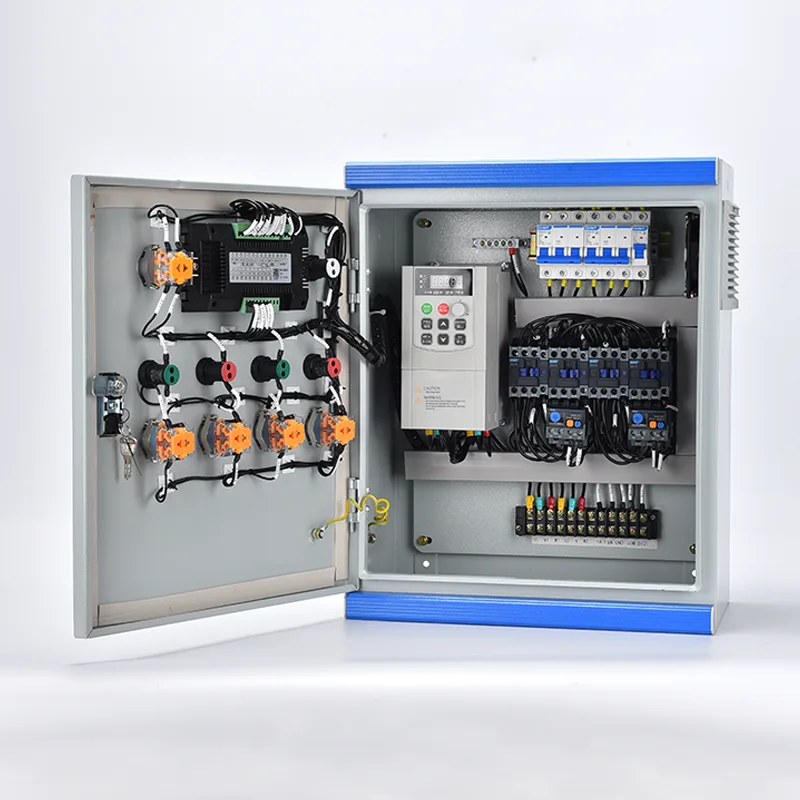

HVAC Kontrol-panela

HVAC Kontrol-panel bakoitza gobernatzen duen sistema mekanikoaren eskakizun espezifikoetarako diseinatuta dago: pakete bakarreko airea kudeatzeko unitate bat, ponpa eta hozte-dorre anitz dituen hozte-planta bat edo eraikin osorako VAV zona kudeatzeko sistema bat. Panelaren karkasak azpiegitura elektriko osoa hartzen du: sarrerako potentzia isolatzea, zirkuituaren babesa, motor abiarazleak (zuzeneko linean, izar-delta, abiarazle leunak edo maiztasun aldakorreko unitateak), kontrol-erreleak, segurtasun-interblokeoak eta kontrolagailu dedikatu bat - normalean PLC edo DDC - tenperatura, hezetasuna, presioa, emaria eta airearen kalitatea sartzeko eremu-sentsore terminalekin. Ateetan muntatutako HMI ukipen-pantaila edo teklatuaren pantailak sistemaren ikusgarritasuna eta parametroen kontrola denbora errealean ematen die operadoreei. BACnet, Modbus edo Ethernet/IP bidezko konektibitateak eraikinen kudeaketa sistemekin (BMS) integrazio ezin hobea ahalbidetzen du. IP42tik IP65era bitarteko itxituraren kalifikazioak barneko gela mekanikoetara, teilatuko landare-plataformei eta kanpoaldeko lekuetara egokitzen dira. Babes-eskema integralek zirkuitu laburrak, gainkargak, fase-galerak, azpi/gaintentsioak eta lur-ihesak estaltzen dituzte zirkuitu guztietan, sute-alarma itzaltzeko, izozteen babeserako eta aire-fluxuaren aurkako derrigorrezko segurtasun-interblokeoekin. IEC 61439-1/2, IEC 60364 eta eskualdeko segurtasun elektrikoaren arauak guztiz betetzen dira.

Aplikazio idealak

Aire-kudeatzaile bakar batetik campus osorako lantegi zentral batera, HVAC Kontrol-panelek sistema mekanikoak segurtasunez, eraginkortasunez eta eraikinen automatizazio sare zabalagoarekin koordinatuta mantentzen dituen adimen elektriko zentralizatua eskaintzen dute.

Bulego komertzialak eta erabilera mistoko garapenak

Bulego-dorre handiek, merkataritza-guneek eta erabilera mistoko konplexuek airea kudeatzeko unitate, hozgailu, hozte-dorre eta aireztapen-gune anitz funtzionatzen dituzte. HVAC kontrol-panelek pakete mekaniko bakoitzaren kontrola eta babesa zentralizatzen dute - AHU panel bat hornidura eta itzulerako haizagailuak, hozte-bobinak, motelgailuak eta iragazkien egoera kudeatzen dituena, edo hozte-plantaren panel bat konpresore, ponpa primario eta sekundario eta hozte-dorre-haizagailuak sekuentziatzen dituena. BACnet/IP edo Modbus bidez eraikinaren BMSarekin integratzeak instalazioen kudeatzaileek sistema guztiak kontrolatu eta doi ditzakete lan-estazio zentral batetik.

Industria eta fabrikazio instalazioak

Lantegiek, prozesatzeko lantegiek eta biltegiek sarritan aireztapen dedikatua eta prozesuaren hozte erosotasuneko aire girotuarengandik bereizita behar dituzte. Ingurune horietako kontrol-panelek potentzia handiko ihes-haizegailuak, makillaje-aire-unitateak, hautsa biltzeko sistemak eta prozesu-hozgailuak kudeatzen dituzte. PLC-n oinarritutako kontrolak komunikazio industrialaren protokoloekin interblokeatzeko logika konplexua onartzen du, hala nola, aireztapena ekoizpen-lerroaren funtzionamenduarekin edo prozesu-labearen ihesarekin koordinatzea. Hautsaren eta hezetasunaren babes handiagoa duten itxitura astunek ingurune-baldintza zailak maneiatzen dituzte.

Datu-zentroak eta misio kritikoen instalazioak

Datu zentroen hoztea 24/7 funtzio kritikoa da. Ordenagailu gelako aire-kudeatzaileak (CRAH), ordenagailu gelako aire girotuak (CRAC), hoztutako ur ponpak eta kondentsadore haizagailuak erredundantziarako eta fidagarritasunerako diseinatuta daude HVAC kontrol panelak. Potentzia bikoitzeko sarrerak, transferentzia automatikoko etengailuen integrazioa eta hutsegite-segurtasuneko alarma-irteerek hoztearen jarraipena bermatzen dute zerbitzuen asalduraren bidez. Zehaztasun handiko tenperatura eta hezetasun kontrola, Modbus/BACnet datu-zentroko azpiegitura kudeatzeko (DCIM) plataformarako konexioarekin, denbora errealean ingurumenaren jarraipena eskaintzen du.

Ospitaleak eta osasun instalazioak

Operazio aretoek, isolamendu-gelek, gela garbiek eta areto orokorrek bakoitzak aire-kalitate, tenperatura, hezetasun eta presio-erlazio zehatzak eskatzen dituzte. Osasun-ezarpenetako HVAC kontrol panelek ingurune zehatz hauek kudeatzen dituzte. Alarma-funtzio kritikoak (tenperatura altua/baxua, hezetasunaren irteerak, aire-fluxuaren galera eta iragazkien egoera) eraikinaren erizain-deiarekin edo monitorizazio-sistema zentralean kableatzen dira. Panelak mantentze-erraztasunerako diseinatuta daude eta isolamendu-instalazioak dituzte, sistema itzali gabe zerbitzua ahalbidetzen dutenak.

Hotelak, estazioak eta ostalaritza

Gonbidatuen erosotasuna funtsezkoa da. HVAC kontrol-panelek hozteko planta zentralak, galdara-sistemak, espazio publikoak zerbitzatzen dituzten aire-kudeatzaileak eta fan coil-unitateen zona kontrolatzaileak kudeatzen dituzte gonbidatuen solairuetan. Aurrez programatutako okupazioan oinarritutako ordutegiek energia-kontsumoa murrizten dute okupazio baxuko aldietan, gonbidatuen gelak erosotasun-puntuetara iristen direla ziurtatzen dute check-in-orduan.

Hezkuntza Campusak eta Eraikin Instituzionalak

Unibertsitateko eraikinek, eskolek eta gobernuko instalazioek hainbat egituratan banatuta dauden AHTren kontrol-paneleko plataformei etekina ateratzen diete. Eraikin bakoitzaren gela mekanikoa AHU, ponpa eta terminal-unitateentzako panel dedikatuek hornitzen dute, guztiak campuseko BMS batera sareratuta. Planteamenduak mantentze-prestakuntza eta ordezko piezen kudeaketa errazten ditu.

Sakoneko murgilketa teknikoa

HVAC Kontrol-panelak potentzia-banaketa, motor-kontrola eta automatizazio-multzo integral gisa diseinatuta daude; bakoitza neurrira diseinatuta dago ekipamendu mekanikoen ordutegiarekin eta funtzionamendu-sekuentziarekin bat etortzeko.

Potentzia-banaketa eta zirkuitu babesa

Sarrerako atalak potentzia trifasikoa onartzen du (normalean 400V/480V, 50/60Hz) deskonekta daitekeen etengailu nagusi baten bidez edo etengailu baten bidez, zirkuitulaburra jasangarritasun mailarekin guneko matxura-korronte erabilgarrirako kalkulatuta. Beheko banaketa ekipamenduaren funtzioaren arabera antolatzen da: haizagailu, ponpa, konpresore eta kontrol-zirkuituetarako adar bereiziak. Motor-zirkuituaren babesa etengailu termiko-magnetikoek edo motorraren karga osoko korrontearekin bat datozen deskonektore fusibleek eskaintzen dute, gainkarga-erreleekin (elektronikoak edo termikoak) IEC Klase 10/20/30 abiarazte-kurbak ematen dituztenak. Kontrol-potentzia - normalean 24 VAC, 24 VDC edo 230 VAC - sekundario-zirkuitu independentean fusionatutako kontrol-transformadore dedikatu batetik ateratzen da, kontrol-elektronika potentzia-alboko iragankorretatik isolatuz.

Motor-kontrola eta abiarazte-metodoak

Motor tamainaren, abiarazte-momentuaren eskakizunen eta sistema mekanikoaren sarrera-korrontearekiko tolerantziaren arabera, panelak abiarazte-metodo egokia du:

●  Line zuzenean (DOL): 7,5 kW-ko gutxi gorabehera haizagailu eta ponpa txikiagoetarako.

●  Izar-delta: abiarazte-korronte murriztua behar den potentzia ertaineko motorretan

●  Abiarazte leuna: ponpa eta haizagailuetarako, non arrapalada leunak saihestu egiten du ari-jaustea edo uhalaren irristatzea.

●  Frekuentzia aldakorra (VFD): eskaeraren arabera abiadura modulatzea eskatzen duten aplikazioetarako, hala nola, hodiaren presio estatikoz kontrolatutako AHU hornidura-haizegailuak edo begizta osoan presio diferentzialari erantzuten dioten ur hoztutako bigarren mailako ponpak.

VFDak arintze harmoniko integratua (DC link chokes) eta irteerako dV/dt iragazkiak dituzten zehazten dira, kableen luzerak fabrikatzailearen mugak gainditzen dituztenean. Unitate guztiak panelaren kontrolagailuarekin serieko komunikaziorako konfiguratuta daude abiadura erreferentziarako eta egoeraren berri emateko.

Kontrolagailuaren plataforma: PLC vs. DDC

Kontrol-arkitektura aplikazioaren konplexutasunaren eta integrazio-baldintzen arabera hautatzen da:

●  DDC kontrolagailuak ohiko BACnet MS/TP edo BACnet/IP bidez BMS batean integratzen diren AHT aplikazio komertzialetarako. Aurrez programatutako aplikazioen liburutegiek AHU, hozkailu eta galdara sekuentziak estaltzen dituzte.

●  PLC-n oinarritutako kontrola industria-inguruneetarako, konpresore anitzeko sekuentziazio konplexuetarako edo sistemak HVAC ez diren ekipoekin, hala nola prozesu-makineriarekin, interfazea behar duenetan zehazten da. PLC plataformek eskailera logika, funtzio-blokea edo testu egituratuaren programazioa onartzen dute, Profinet, Ethernet/IP edo Modbus TCP komunikazioarekin.

●  Bi plataformek zehaztutako funtzionamendu-sekuentzia exekutatzen dute: denbora-programazioak, tenperatura/presioa PID begiztak, abiarazteko/gelditzeko sekuentziazioa, alarmak sortzea eta exekuzio-denboraren erregistroa.

Sentsoreen interfazea eta eremuko kableatzea

Terminal-bloke dedikatuek tenperatura-sentsoreen (NTC termistoreak, RTD, 4-20mA), presio-transduktoreak eta etengailuak, hezetasun-sentsoreak, hodietan muntatutako aire-fluxua frogatzeko etengailuak, iragazkien egoerarako presio diferentzialak eta balbula/eragileen feedback seinaleak hartzen dituzte. Sarrera analogiko guztiak iragazi eta induzitutako iragankorretatik babestuta daude. Sarrera digitalak banan-banan isolatzen dira optoakoplagailuen edo interposizioko erreleen bidez. Sentsorearen hutsegitea hautematen eta alarmatzen da, konfigura daitezkeen babes-estrategiekin, adibidez, abiadura finkoko haizagailuaren funtzionamendua lehenetsita hodiaren presio sentsorearen galeran.

HMI eta Operadore Interfazea

Ateetan muntatutako koloreko HMI ukipen-pantailak (normalean 7 hazbeteko edo handiagoa) edo LED adierazle eta sakagailu diskretuek operadore lokaleko interfazea eskaintzen dute. HMIak denbora errealeko sistemaren egoera grafikoak bistaratzen ditu (tenperatura, hezetasuna, presioa, ekipoen iraupena, energia-kontsumoaren joerak) erabiltzaileak konfigura ditzakeen panelekin. Parametroen doikuntzak pasahitz bidez babestuta daude hainbat sarbide-mailekin (operadorea, gainbegiralea, ingeniaria). Alarmaren iragarkiak denbora-zigiluaren gertaeren erregistroa barne hartzen du, aitorpenen jarraipenarekin. BMS-n integratutako paneletarako, HMIak baliogabetzeko eta martxan jartzeko tresna lokal gisa balio dezake eguneroko interfaze nagusia izan beharrean.

Segurtasun-blokeoak eta babes-logika

Segurtasun-funtzio kritikoak kontrolagailutik independente den logika kablekatuan ezartzen dira, prozesadorearen hutsegiterik gertatuz gero ere funtzionamendu segurua bermatuz:

●  Sute-alarmaren interfazea: sute-paneleko kontaktu-sarrerak AHU itzaltzea eta motelgailua ixtea behartzen du.

●  Izotze-babesa: ur-bobinetako tenperatura baxuko termostatoak unitatea abiatzen du eta balbula irekitzen du bobina lehertu ez dadin.

●  Aire-fluxua frogatzea: aire-korrontearen presio diferentzialak eragozten du aire-fluxua egiaztatu gabe elektrizitate- edo gas-berogailuaren piztea.

●  Presio handiko eta presio baxuko hozgarrien etengailuek konpresoreak babesten dituzte

●  Etengailu sismikoak eta bibrazioak tokiko kodeak eskatzen dituenean

Segurtasun-blokeo guztiak kontrol-errele nagusiaren edo segurtasun-PLC-aren irteera-zirkuituan kableatzen dira, berehalako eta baldintzarik gabeko itzaltzea bermatuz.

Itxitura eta Ingurumen Eraikuntza

Panelaren itxitura 1,5 mm-tik 2,0 mm-ra bitarteko elektro-galvanizatu edo altzairu herdoilgaitzezko xafla hautsez estalitako akaberaz fabrikatzen da. Balorazio arruntak hauek dira:

●  IP42/IP43 barruko gela mekanikoetarako, tenperatura kontrolatutako ingurune garbiekin

●  IP54/IP55 ekipamendu geletarako, teilatuko lantegien itxituretarako edo erdi-eskubideko kokapenetarako

●  IP65 euriaren, hautsaren eta eguzki zuzenaren eraginpean dauden kanpoko instalazioetarako

Kudeaketa termiko aktiboa (iragazitako aire behartuaren aireztapena haizagailu termostatikoen kontrolarekin) barne hartzen da VFD-ko paneletarako edo giro handiko instalazio-inguruneetarako. Kanpoko armairuetarako, eguzkitako babeslea, kondentsazioaren aurkako berogailua eta korrosioarekiko erresistentea den altzairu herdoilgaitzezko hardwarea zehazten da.

Komunikazioa eta BMS Integrazioa

Komunikazio-atebideek kontrolagailuaren protokoloa instalazioaren BMS bizkarrezurra itzultzen dute. Native BACnet (MS/TP edo IP), Modbus RTU/TCP eta aukerako LonWorks edo Ethernet/IP egokitzaileak eskuragarri daude. Kontrolatutako puntu guztiak (tenperaturak, presioak, emari-tasak, ekipoen egoera, funtzionamendu-orduak, energia-datuak eta alarma-egoerak) ikusgai jartzen ditu BMSak. Urruneko ezarpen-puntuen doikuntzak eta ordutegiaren kudeaketak energia-optimizazio zentralizatua ahalbidetzen dute eraikin-zorro osoan.

Energia-eraginkortasunaren ezaugarriak

Aukerako potentzia-neurgailu integratuak panel mailako edo banakako karga-kontsumoa neurtzen du. Kontroladoreak energia optimizatzeko sekuentziak exekutatu ditzake, hala nola, ekonomizatzaile libreko hozte, eskariaren arabera kontrolatutako aireztapena (CO₂ oinarritutako), abiarazte/gelditze optimoa eta kanpoko baldintzen arabera hoztutako uraren tenperatura berrezartzea, urteko HVAC energia-kontsumoa % 15-% 25 murriztuz parametro finkoko kontrolarekin alderatuta.

4.Maiz egiten diren galderak

1.G.: HVAC Kontrol Panela produktu estandarra al da edo proiektu bakoitzerako neurrira diseinatua?

Panel bakoitza neurrira diseinatuta dago proiektuaren ekipamendu mekanikoen ordutegiarekin, funtzionamendu-sekuentziarekin eta karga elektrikoen zerrendarekin bat etortzeko. Gure aplikazio-ingeniariek zure P&ID, ekipoen datu-orrietatik eta kontrol-zehaztapenetatik lan egiten dute. Barne arkitektura estandarizatuek eta osagaien liburutegiek kalitate koherentea bermatzen dute guneko eskakizun espezifikoak betetzen dituzten bitartean.

Q2: Zein kontrolagailu plataforma erabiltzen duzu - PLC edo DDC?

Biak eskaintzen ditugu eta zure proiektuaren arabera plataforma egokia gomendatuko dugu. DDC kontrolagailuak (BACnet natiboak) eraikin komertzialen aplikazioetara egokitzen dira BMS integrazioarekin. PLCak industria-instalazioetarako, sekuentzia konplexuetarako edo HVAC ez diren ekipoekin integratzea beharrezkoa den kasuetarako zehazten dira. Saltzaile anitzeko laguntza eskuragarri dago; marka nagusiekin lan egiten dugu eta plataforma irekiko alternatibak ere horni ditzakegu.

Q3: Zer HVAC ekipamendu kontrola dezake panelak?

Gure panelak HVAC ekipo arrunt guztietarako konfiguratuta daude: airea kudeatzeko unitateak (bolumen konstantea eta VAV), paketatutako teilatu-unitateak, hozte-instalazioak (airez hoztuta eta urez hoztuta), galdara-sistemak, hozte-dorreak, ponpaketa-sistemak (lehen, bigarren mailako eta hirugarren mailakoak), fan-coil-unitateak, beroa berreskuratzeko haizagailuak eta ihes/kea ateratzeko sistemak. Gela mekaniko osoa kudeatzen duten ekipamendu anitzeko panelak eskaintza estandarra dira.

4.G.: panela gure eraikinen kudeaketa sistemarekin integra daiteke?

Bai. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP eta LonWorks barne komunikazio-protokoloak daude eskuragarri. Protokolo zehatza, baud-abiadura eta puntu-zerrenda berretsiko ditugu ingeniaritza-fasean zehar zure BMS-rekin plug-and-play integraziorik gabekoa bermatzeko.

Q5: Zer segurtasun-arau eta ziurtagiri betetzen dituzte panelek?

Panelak IEC 61439-1/2 arauaren arabera diseinatu eta probatu dira, tentsio baxuko ekipamenduetarako eta kontrol-gailuetarako. Osagai guztiek CE marka daramate. Eskualdeko ziurtagiri osagarriak (UL, UKCA, etab.) eskuragarri daude. Panel guztiekin fabrikako onarpen proba (FAT) dokumentazio osoa eskaintzen da, zirkuitu egiaztapena, isolamendu-erresistentzia probak, sekuentzia funtzionalaren probak eta segurtasun-interblokeoaren baliozkotzea barne.

Q6: Nola probatzen da panela bidali aurretik?

Panel bakoitzak fabrikako onarpen-proba integrala egiten du, besteak beste: puntuz puntu kableatuaren egiaztapena, isolamendu-erresistentzia-probak (potentzia eta kontrol-zirkuituak), motor abiarazle eta unitate guztien proba funtzional osoa, kontrolagailuen I/O begizta egiaztatzea, funtzionamendu-sekuentzia simulatuko probak onartutako kontrol kontakizunaren aurka, HMI eta komunikazio-interfazearen probak eta segurtasun-interblokeo funtzioa egiaztatzea. Panelarekin batera FAT txosten zehatza eskaintzen da.

Q7: Zer mantentze-lan behar da instalatu ondoren?

Gomendatutako urteko mantentze-lanak honako hauek dira: elektrizitate-konexioen irudi termikoak amaiera solteak identifikatzeko, segurtasun-blokeoen eta larrialdi-geldialdien egiaztapen funtzionala, sentsoreen kalibrazioaren egiaztapena, hozte-haizegailuen eta iragazkien egoeraren ikuskapena eta itxituraren barneko garbiketa orokorra. Osagai guztiak sarrerako ateetatik eskura daitezke; ordezko funtsezkoak, hala nola fusibleak eta kontaktore-bobinak, hornitutako mantentze-eskuliburuan identifikatzen dira.

8.G.: Onar al dezakezu eremuan martxan jartzea?

Bideo-deiaren bidez urruneko martxan jartzeko laguntza eskaintzen da panel guztietan. In situ martxan jartzea eta BMS integrazio zerbitzuak proiektuaren kokapenaren eta irismenaren arabera antolatu daitezke.

Nazioarteko Aireportuko Terminal Berria - HVAC Kontrol Panelaren inplementazioa

Aurrekariak

Ekialde Hurbileko nazioarteko aireportu garrantzitsu batek bidaiarientzako terminal berri bat eraiki zuen, gero eta ahalmen eskaerei erantzuteko. Terminalak, 700.000 metro koadro baino gehiago dituena, HVAC azpiegitura integral bat behar zuen bidaiarien erosotasuna mantentzeko irteera-aretoetan, helmuga-aretoetan, txikizkako guneetan, egongeletan eta ekipajeak manipulatzeko guneetan, kanpoko muturreko tenperatura 50°C-ra iristen zenean.

Erronka

Diseinu mekanikoak hozteko planta zentrala zehazten zuen, urez hoztutako 12 hozkailu zentrifugorekin, 15kW-tik 160kW bitarteko airea kudeatzeko 48 unitaterekin, ur hoztutako ponpa multzo ugari (lehen eta bigarren mailakoak), hozte-dorre-haizegailuak, energia berreskuratzeko haizagailuak eta ekipajea kudeatzeko eta instalazio itxietarako aireztapen dedikatua. Ekipamendu guztiak zoru mekaniko askotan eta teilatupeko lantegiko itxituretan banatu ziren.

Proiektuaren kontratista elektrikoak eraikuntza egutegi zailari aurre egin zion. Ekipamendu bakoitzerako kontrol-panel indibidualak gunean fabrikatzeko gunean elektrizista kopuru handia beharko litzateke epe luzez, kalitate-aldakuntza sartuko litzateke eta arriskuen koordinazio akatsak elektrikoen eta kontrolen azpikontratistaren artean. Aireportuko operadoreak BACnet-en integrazio osoa agindu zuen instalazioaren enpresa BMSarekin, energiaren kudeaketa zentralizaturako eta mantentze aurreikusteko.

Zergatik fabrikan diseinatutako HVAC kontrol panelak?

Proiektu-taldeak HVAC kontrol-panel guztiak fabrikan diseinatutako eta aurrez probatutako muntaia gisa eskuratzea aukeratu zuen. Abantaila erabakigarriak izan ziren:

●  Panel bakoitza ekipamendu mekanikoen programaziotik eta kontrol-aholkularitzaren funtzionamendu-sekuentziatik abiatuta diseinatu zen, panel bakoitzaren eta esleitutako ekipoen arteko bat-batekoa bermatuz.

●  Barneko potentzia-banaketa, motorraren babesa, VFD-ak, kontrol-kableatuak, PLC/DDC logika eta HMI konfigurazio guztiak fabrikan muntatu eta probatu ziren bidalketa baino lehen — panela muntatzeko tokiko denbora konprimituz, sarrerako energia konektatu eta eremuko sentsore-kableak amaitzen zituzten.

●  BACnet komunikazio-atebidea aurrez konfiguratuta zegoen, eta BMS integratzaileari puntuen zerrenda osoa eman zitzaion panelak iritsi baino lehen, eremuko protokoloaren arazketa luzea ezabatuz.

●  Segurtasun-interblokeoak — sute-alarma itzaltzea, izozte-babesa ur hoztutako bobinetarako, aire-fluxua frogatzen duen berogailu elektrikoetarako interblokeoa— dokumentatuta dagoen egiaztapenarekin kableatu ziren fabrikan, aireportuetako agintaritzaren segurtasun-baldintza zorrotzak betez.

●  Panelen diseinu koherentea 48 AHU guztietan operadoreen prestakuntza sinplifikatu eta ordezko piezak biltegiratzea aireportuko mantentze-taldearentzat.

Hedapena

HVAC kontrol-panel laurogeita sei fabrikatu eta entregatu ziren - hozigailuak, ponpak, AHUak eta energia berreskuratzeko sistemak estaliz. Panelen tamainak aireztapen-unitate txikietarako horman muntatzeko itxitura trinkoetatik hasi eta atal anitzeko lurrean zutik dauden armairuetaraino zeuden 160 kW-ko AHUetarako VFD integratuekin. Panel guztiek BACnet/IP komunikazio-paseak eta ateetan muntatutako HMI ukipen-pantailak zituzten operadore lokalean sartzeko. Panelak aurrez programatuta eta FAT proban bidali ziren, panel bakoitzaren dokumentazio-paketearekin batera eraikitako kableatuaren diagramak, kontrolagailu logikoen inprimaketak eta FAT ziurtagiriak.

Emaitzak

●  Gunean martxan jartzeko denbora % 50 gutxi gorabehera murriztu zen guneko ohiko paneletan oinarritutako aurrekontu-kalkuluen aldean, eta horrek terminalari irekiera-epea betetzen lagundu zion.

●  Fabrikako FAT programak 12 sekuentzia logiko-gatazka identifikatu eta zuzendu zituen aurre-probak egitean, bestela tokian tokiko arazoak konpontzean sortuko liratekeen arazoak.

●  BACnet-en integrazio osoa aireportuko BMSarekin panela piztu eta hiru asteren buruan lortu zen, 86 panel guztiek operazio-datuak jakinarazi zituzten eta gainbegiratze-aginduak onartu zituzten.

●  Funtzionamenduko lehen urtean, BMS-k erregistratutako datuei esker, instalazio-taldeari hoztutako uraren tenperatura berrezartzeko ordutegiak optimizatu ahal izan ziren, hotz-instalazioaren energia-kontsumoa % 12 murriztea lortuz, jatorrizko diseinuaren oinarriarekin alderatuta.

●  Aireportuko mantentze-kontratistak gutxieneko zuzenketa-lanen berri eman zuen, panelen diseinu estandarizatua eta dokumentazio osoa aintzat hartuta, taldea eraginkortasunez ezagutzeko.
