Soft Starter Armairua

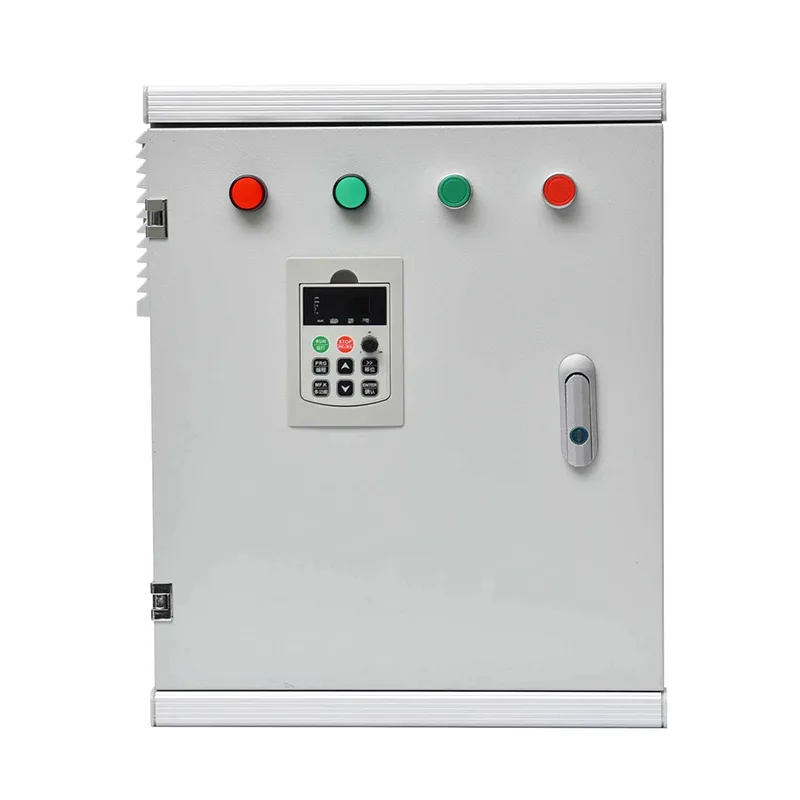

Csivei Txinako fabrikatzaile liderrak eskaintzen duen abiarazle bigunen armairuak abiarazte leuneko unitate trifasiko bat (7,5 eta 800 kW, 380-690 V), sarrerako etengailu bat edo deskonexio fusiblea, saihesbide-kontaktore integratua, motorraren gainkarga errele bat eta kontrol-transformadore bat ditu. Abiarazte-ezaugarriak - korronte-muga programagarria, tentsio-arrapalaren denbora eta hasierako momentua - teklatu digital edo HMI baten bidez ezartzen dira. Aukerako funtzioen artean, ponpa-sistemetarako geldialdi leuneko arrapala bat dago, ariete-joka saihesteko. Babesak zirkuitu laburra, gainkarga, fase-galera, azpi/gaintentsioa eta tiristorearen gain-tenperatura estaltzen ditu. Modbus RTU bidezko komunikazio estandarrak DCS edo SCADA plantara konektatzeko aukera ematen du; aukeran Profibus, Profinet edo Ethernet/IP eskuragarri daude. Lurrean zutik dagoen itxitura hautsez estalitako akabera duen altzairu galbanizatuz egina dago, IP42tik IP55era bitartekoa, barruko gela elektrikoetarako eta hautsez betetako industria-inguruneetarako egokia.

Produktuen Aplikazioak

Abiadura finkoan funtzionatzen duten baina abiarazte leuna behar duten ekipamenduak eta sare elektrikoak babesteko, Soft Starter Cabinet-ek zuzeneko linean edo izar-delta abiarazleen alternatiba trinko eta mantentze gutxiko alternatiba eskaintzen du.

Ura eta Hondakin-uren ponpaketa estazioak

Ur gordinak hartzeko, suspertzeko eta transferitzeko ponpek abiarazte bigunari etekina ateratzen diote, hodietan ari-kolpea desagerrarazten duena eta ponpen bulkagailuen eta akoplamenduen higadura mekanikoa murrizten duena. Soft-stop integratutako funtzioak areago moteltzen ditu kontrol-balbularen kolpeak eta presio-igoerak. Saihesbidearen funtzionamenduak egoera egonkorrean funtzionamenduan armairuaren bero-sorkuntza minimoa bermatzen du, aireztapen mugatua duten ponpa-estazioetan ere.

HVAC haizagailu eta konpresore sistemak

Eraikin komertzialetako hozgailuek, hozte-dorreko haizagailuek eta airea kudeatzeko unitateen motor handiek abiarazte-korronte handiak atera ditzakete, argiak dir-dir egitea eta sorgailuaren kontrolak tentsioa eragiten dutenak. Abiarazle leuneko armairuek sarrerako korrontea karga osoko 3-4 aldiz mugatzen dute, tentsio jaitsierak saihestuz. Bypass-eko kontaktoreek etengabeko tiristoreen galerak ezabatzen dituzte, sistemaren eraginkortasun energetikoa mantenduz eraikinaren funtzionamendu-ordu luzeetan.

Meatzaritza eta Harrobia Zinta eta Birringailuak

Gerriko garraiatzaileak eta arroka birringailuek abiaraztean momentu leuna aplikatzea eskatzen dute engranaje-kutxak, uhal-junturak eta akoplamenduak kolpe-kargatik babesteko. Abiarazle leunaren abiarazte erregulagarriaren funtzioak momentu handiko pultsu laburra ematen du arrapala egin baino lehen, guztiz kargatutako gerrikoaren apurtze-marruskadura gaindituz. Motorra martxan dagoenean, bypass-eko kontaktoreak funtzionamendu fresko eta energetiko eraginkorra bermatzen du hautsez betetako eta tenperatura altuko inguruneetan.

Industri Konpresoreak eta Nahasgailuak

Torlojuak eta elkarren arteko konpresoreak fabrikazio-plantetan, nahasgailu eta agitadoreekin batera prozesaketa kimikoan, kargapean hasten dira eta azelerazio leuna behar dute. Abiarazte leunek errodamenduen eta palenaren higadura bizkortzen duten momentu bapateko momentuak ezabatzen dituzte, eta saihesbidearen funtzionamenduak tiristoreen galerarik ez du bermatzen etengabeko martxa luzeetan.

Nekazaritza ureztatzea eta putzu sakonen ponpak

Putzu sakoneko ponpa urperagarriak eta urrutiko eremuetako ihinztagailu handien sistemak abiarazle bigunetan oinarritzen dira ponpen ardatzak eta putzuen karkasak hasierako momentutik babesteko. Armairuak sorgailuen hornikuntzarekin bateragarriak dira, sarrera-korronte murriztuak sorgailu txikiago bati ponpa handiagoa abiarazteko aukera ematen baitu. Saihesbidearen funtzionamenduak erregaiaren kontsumoa murrizten du ureztatze denboraldian.

Sakoneko murgilketa teknikoa

Soft Starter Cabinet-ek tiristoreetan oinarritutako abiarazle bigun bat integratzen du motor osoa eta zirkuitu babesa dituena, aurrez kableatutako itxitura bakar batean, abiadura finkoko motor industrialaren kontrolerako optimizatua.

Tiristoreetan oinarritutako tentsio-alpintzea

Abiarazle bigunak silizioz kontrolatutako sei zuzengailu (SCR) paraleloen aurka kontrolatzen ditu, pare bat fase bakoitzeko, motorren tentsioa leunki handitzeko hasierako momentu erregulagarri batetik (normalean nominalaren % 30-60) tentsio osora erabiltzaileak ezarritako arrapala-denboran (0,5-60 segundo). Abiaduran, korrontea karga osoko korrontearen multiplo zehaztu batera mugatzen da, normalean 3-5x, transformadorearen edo sorgailuaren gainkarga saihestuz. Motorra abiadura sinkronora hurbiltzen denean, barne-algoritmo batek korronte jaitsiera detektatzen du eta bypass-eko kontaktore bati ixteko seinalea ematen dio, motorra zuzenean sarera konektatuz. Honek SCR-etatik korrontea desiratzen du, haien eroantze-galerak eta bero-sorkuntza ezabatuz.

Saihesbide Eragiketa eta Etengabeko Martxa

Hasi ondoren, motor-korronte guztiak etengabeko funtzionamendurako balio duen saihesbide mekanikoko kontaktoretik igarotzen da. SCR-ek itxita jarraitzen dute, beraz, abiarazle leunak ez dio ezer laguntzen igoera termikoari. Abiadura finkoko aplikazioetan VFDekiko abantaila nagusia da: armairua freskoa da eta aireztapen minimoa behar du. Gelditze leun bat hautatzen bada, saihesbidea itzaltzean irekiko da, eta SCR-ak berriro engantxatzen dira pixkanaka-pixkanaka tentsioa jaisten, ariete-joka saihestuz.

Motor eta zirkuitu babesa

Armairuak motorraren babes osoa eskaintzen du etengailu termiko-magnetiko baten bidez eta gainkarga-errele elektroniko baten bidez, fase-galerak eta korronte-desoreka detektatzeko. Zirkuitu laburren babesa koordinatuta dago SCR osotasuna zaintzeko. Babes osagarriak honako hauek dira:

● Gain-tentsioaren/gaineko tentsioaren babesa, tentsio anomaliak eragindako motorra kaltetu aurretik itzaltzea

● Tiristorearen gain-tenperatura hautematea, alarma eta abiarazte etapa batekin

●  Fase iraulketa eta fase-galeren detekzioa

●  Errotorea geldiarazi eta blokeatuta babestea errelearen bidez

Kanpoko segurtasun-blokeoak (adibidez, larrialdi-geldialdia, bibrazio-etengailua) kontrol-zirkuitura kableatzen dira terminal dedikatuen bidez.

Kontrol Interfazea eta Komunikazioa

Hasierako unitatean LCD pantaila duen teklatu digital batek parametro lokalen ezarpena, abiarazteko/gelditzeko kontrola eta egoeraren adierazpidea eskaintzen ditu, motorraren korrontea, tentsioa eta akats-kodeak barne. Ateetan muntatutako HMI bat integra daiteke armairu handiagoetarako. RS485 Modbus RTU estandarrak urrutiko abiaraztea/gelditzea, parametroak deskargatzea eta alarmak DCS edo SCADA batera jakinaraztea ahalbidetzen du. Landare-sare zorrotzetarako, Profibus DP, Profinet edo Ethernet/IP atebideak eskuragarri daude.

Itxitura eta Kudeaketa Termikoa

Lurrean zutik dagoen armairua altzairu galbanizatu handiko xaflaz eraikita dago, eguraldiaren aurkako hauts estaldura duen akabera duena. Tiristoreen beroa segundo irauten duten abiarazteko eta gelditzeko arrapaletan soilik sortzen denez, konbekzio naturala hoztea nahikoa izaten da barruko armairuetarako. Potentzia handiko unitateetarako edo giro handiko inguruneetarako, kontrol termostatikoa duten aire bortxatutako haizagailu iragaziak eskaintzen dira. Babes maila estandarra IP42tik IP54ra da; balorazio altuagoak daude hautsez betetako edo kanpoko kokapenetarako.

Betetzea eta probak

Armairu bakoitzak fabrikako onarpen-proba bat egiten du, besteak beste: potentzia-zirkuituaren isolamendu-erresistentzia neurtzea, SCR tiro-zirkuituaren egiaztapena, saihesbide-kontaktorearen funtzionamendua eta programatutako abiarazte/gelditzeko profil guztien eta babes-funtzioen proba funtzionalak. Muntaia IEC 61439-1/2 arauaren arabera diseinatu eta probatu da, eta kontrol-zirkuitu guztiak zarataren immunitate-arau aplikagarriekin probatzen dira.

Maiz egiten diren galderak

Q1: Noiz aukeratu behar dut abiarazte leuneko armairu bat VFD edo DOL abiarazle baten gainetik?

Aukeratu abiarazle leun bat motorraren azelerazio leuna eta sarrera-korronte murriztua behar dituzunean, baina abiadura aldakuntza etengabea behar ez baduzu. Hasierako legunak sinpleagoak dira, bero gutxiago sortzen dute, kostu gutxiago eta VFDak baino trinkoagoak dira. DOL-ekin alderatuta, korronte gorakadak eta shock mekanikoak ezabatzen dituzte. Izar-deltarekin alderatuta, abiarazte-parametro guztiz erregulagarriak eskaintzen dituzte eta ponpa-sistemak bigun-gelditu ditzakete.

Q2: Zein motor tamaina har dezake armairuak?

Armairu estandarrak 7,5 kW-tik 800 kW bitarteko motorretarako konfiguratuta daude 400 V-tan (trifasikoa), 690 V-ko balorazioekin motor handiagoetarako eskuragarri. Abiarazle leuna, saihesbide-kontaktorea eta etengailua zure motorraren izen-plakaren korrontearekin bat egingo dugu. Potentzia handiagoetarako konfigurazio pertsonalizatuak posible dira.

3.G.: abiarazte leuneko armairuak motor anitzeko abiarazte onartzen al du?

Bai, antolamendu sekuentzialean: abiarazle bigun bakar batek hainbat motor abiarazi ditzake bata bestearen atzetik, bakoitza bere irteerako kontaktorearekin. Lehenengo motorra abiadura osora iritsi eta saihestu ondoren, abiarazle leuna bertatik deskonektatu eta bigarren motorra konektatzen da, eta abar. Horrek kostua murrizten du antzeko tamainako hainbat ponpak edo haizagailuak estazio bat partekatzen dutenean. Hala ere, motor guztiek abiarazte-parametro berdinak edo antzekoak izan behar dituzte.

Q4: Zer gertatzen da motorra martxan dagoen bitartean abiarazle bigunak huts egiten badu?

Motorra abiadura osoan dagoenean eta bypass-eko kontaktorea itxita dagoenean, motorra zuzenean ibiltzen da sareko horniduratik. Abiarazle leuneko kontrol-taulak huts egiten badu edo SCRak hondatzen badira, motorrak eraginik gabe jarraitzen du. Matxurak hurrengo abiarazte saiakeran bakarrik eragingo du. Berezko hutsegite-segurtasun hori abantaila operatibo garrantzitsu bat da.

Q5: Zenbat irauten du abiarazte leuneko arrapala, eta doitu al daiteke?

Tentsio-arrapalaren denbora guztiz erregulagarria da, normalean 0,5 eta 60 segundo bitartekoa, eta gehiago luzatu daiteke behar izanez gero. Hasierako hasierako tentsioa (kick start) ere erregulagarria da. Arrapala optimoa motorrak eta kargak zehazten dute: aski luzea kolpe mekanikoa kentzeko, nahikoa laburra abiaraztean tiristoreen berokuntza mugatzeko.

Q6: Abiarazle bigunak maiz abiarazteak kudeatu ditzake?

Abiarazle bigun batek orduko abiarazte kopuru zehatz baterako balioesten du (normalean 10 abiarazte astunetara arte). Balorazio hau hasierako korrontearen ezarpenaren, arrapala-denboraren eta motorraren tamainaren araberakoa da. Oso maiz hasten diren aplikazioetarako (adibidez, indexatzeko garraiatzaileak), baliteke VFD bat egokiagoa izatea. Kontsulta iezaguzu zure lan-zikloarekin tamaina egokia lortzeko.

Q7: Zein mantentze-lan behar du kabineteak?

Aldizkako mantentze-lanak gutxienekoak dira: potentzia-muten urteko ikus-entzunezko egiaztapena, aireztapen-iragazkiak garbitzea (baldin badaude) eta bypass-eko kontaktorearen egiaztapen funtzionala. SCRek ez dute zati mugikorrik eta ez dute higatzen. Saihesbide-kontaktorea erabilgarri dagoen osagai nagusia da, normalean milioi bat eragiketa gainditzen duen bizitza mekanikoa duena, eta horrek urteetako zerbitzura eramaten du.

8.G.: abiarazle bigunak harmonikoak sortzen al ditu sareko horniduran?

Tiristorea abiarazte leunekoek korronte harmonikoak sortzen dituzte abiarazte laburrean eta geldialdi bigunetan soilik. Egoera egonkorrean bypass funtzionamenduan, motorrak korronte sinusoidala hartzen du, beraz, ez da harmonikorik sortzen. Horrek AC unitateak baino sare errespetatzen ditu, etengabeko harmonikoak sor ditzakete iragazi ezean.

Auzoko Ur-Hornikuntza Sarea — 20 ponpa-estaziorako abiarazte leunaren berritzea

Aurrekariak

Ekialdeko Europako eskualdeko ur-agintari batek urruneko 20 ponpaketa-estazioko sarea kudeatu zuen, bakoitza 37 eta 132 kW arteko 2-4 ponpa konbentzional zuzeneko (DOL) martxan jarrita. Geltokiak oso garrantzitsuak ziren hainbat herritara ura banatzeko, baina behin eta berriz errepikatzen diren arazoak operazio-kostu onartezinak eta zerbitzu-etenaldiak eragiten ari ziren.

Erronka

Arazo nagusia elektrikoa zen. Bat-bateko DOL abiarazte-korronteak —karga osoa 7 aldiz arte— tentsio-jaitsiera larriak eragin zituen landa-banaketa-linea ahuletan. Honek babes-erreleak hurbildu zituen inguruko azpiestazioetan, eta noizean behin ponpa-estazioko energia eten zuen. Mantentze-kostu mekaniko handiak ere jasan zituen agintaritzak: maiz hautsitako tutu-junturak eta kontrol-balbulak hondatu zirenean maiz apurtutako hodi-juntadurak eteteko ur-jaustea, momentu bapateko aplikazioak ponparen errodamenduen eta akoplamenduaren bizitza laburtu zuen bitartean. Geltokiak tripulaziorik gabekoak ziren eta urruneko eremuetan kokatzen ziren, beraz, edozein ekipamendu sendoa, sinplea eta urruneko matxurak jakinarazteko gai izan behar zen.

Zergatik Soft Starter Armairuak?

Agintaritzak VFDak eta abiarazle bigunak ebaluatu zituen. VFD-ek abiadura kontrola eskaintzen zuten, baina gehiegizkotzat jotzen ziren: ponpak abiadura finkoan ibiltzeko diseinatu ziren sistema estatikoko kurba baten aurka, non strottling balbulek jada fluxua moztea ematen zuten. Abiarazle bigunen armairuek parekatze aproposa eskaintzen zuten: abiarazte-korrontearen gorakadak eta kolpeak ezabatuko lituzkete etengabeko disko-galerak edo hozte konplexurik sartu gabe.

Hautaketa-faktore nagusiak:

●  Abiarazle leunaren barneko saihesbide-kontaktoreak esan nahi zuen behin martxan jarri ondoren, motorrak tiristore-galerarik gabe aterako zuela energia, aireztatu gabeko ponpa-geletan armairuaren bero-sorkuntza minimoa mantenduz.

●  Gehitzeko funtzioak pixkanaka-pixkanaka behera egingo luke ponpa itzaltzean, kolpea eragiten zuen kolpea kenduz.

●  Armarioen interfaze digital sinplea eta RS485 Modbus konexioa zuzenean integratuta dago agintaritzaren sortzen ari den SCADA sarean, eta matxurak jakinaraztea ahalbidetzen du gune bisitatu gabe.

●  Hasierako korronte murrizteari esker, lehendik zeuden generadoreek (sarearen etenaldietan erabiltzen direnek) ponpa berdinak martxan jarri ahal izan zituzten tentsio-jaitsiera arazorik gabe, babeskopia-ahalmen eraginkorra zabalduz.

Hedapena

Hogei bat abiarazteko armairu estandarizatu (45 eta 160 A kalifikazioa) fabrikatu, fabrikan probatu eta lehendik zeuden ponpa geletan instalatu ziren sei hilabetetan. Armairu bakoitzak etengailu nagusi bat, saihesbideko kontaktoredun abiarazle leun bat, gainkarga elektronikoko errele bat, Modbus komunikazioa eta euri-kontrako IP54 itxitura bat zituen. Martxan jartzeak parametroen sarrera sinplea izan zuen arrapala-denbora eta korronte-mugarako, eta Modbus kable bakarra geltokiaren urruneko terminal-unitatera konektatzea.

Emaitzak

●  Sareko tentsio-asaldurak ponpa abiaraztean ezabatu ziren. Azpiestazioko bidaiarik ez da erregistratu berritzetik.

●  Hodien konponketak % 80 baino gehiago murriztu ziren lehen urtean, abiaraztean eta gelditzean aritutako kolpeak desagerrarazi baitziren, abiarazte leuneko eta geldialdi leuneko profilaren bidez.

●  Pomparen errodamenduen eta zigiluen ordezkapenek beherakada neurgarria izan zuten, abiarazte leun eta baxuari esker.

●  Saihesbidearen diseinuari esker, energia-gelak hoz mantentzen ziren, baita eskari handiko ponpa luzeetan ere; ez da kabinetearen hozte akatsik gertatu.

●  Agintaritzak denbora errealean abiarazteko/gelditzeko egoera, abiarazte-korrontea eta akatsen erregistroak jasotzen ditu bere SCADAko geltoki bakoitzeko, eta larrialdi-deien ordez erantzun prediktiboa ahalbidetzen du.

●  Urtebeteren buruan, agintaritzak programa hamar geltoki gehiagotara zabaldu zuen, eta abiarazte leuneko armairua estandar gisa hartu zuen DOL-to-soft-berritze proiektu guztietarako.
