PV Konbinatzaileen Kutxa Banatzeko Armairua

Csivei Txinako fabrikatzaile nagusiak eskaintzen duen 2 kateetatik 24 kate arteko konfigurazioetan eskuragarri dago, FV kate paraleloak DC bus komun batean biltzen ditu, sarrera-kanal bakoitza DC fusible-euskarri espezifiko batez babestuta eta katearen zirkuitu laburreko korrontearen arabera. DC deskonexio-etengailu nagusi batek edo molde-kasuko etengailu batek matrize osoaren puntu bakarreko isolamendua eskaintzen du, eta gaintentsioen aurkako gailuek (1+2 mota edo 2 mota) barra positiboetan zein negatiboetan tximistak eragindako gaintentsio iragankorrak babesten dituzte. DC busbarren balorazioak 100A-tik 800A-tik gorakoak dira, sistemaren tentsioak 1000VDC edo 1500VDC-ra arte zehaztapenen arabera. Armairuaren itxitura, altzairu galbanizatuz edo altzairu herdoilgaitzez eraikia, eguraldiaren aurkako hauts estaldurarekin, IP65 edo IP66 kalifikazioetan dago eskuragarri kanpoko esposizio zuzenerako. Hautazko monitorizazio modulu adimendun batek kate bakoitzeko korrontea, bus tentsioa eta etengailuaren egoera neurtzen ditu, datuak RS485 Modbus RTU bidez SCADA sistemetara edo inbertsorearen komunikazio plataformara transmitituz, eskala handiko eremu fotovoltaikoetan akatsen lokalizazio azkarra ahalbidetuz. IEC 61439-1, IEC 61643-11 eta dagozkion eskualdeko arauak guztiz betetzen dira.

Produktuen Aplikazioak

Inbertsorearen aurretik PV kate anitz bat egiten dutenean, PV Conbinator Box / Banaketa Armairuak DC agregazio antolatu eta babestua eskaintzen du, kableatzea erraztuz, segurtasuna hobetuz eta akatsen kudeaketa eraginkorra ahalbidetuz.

Eguzki Ura Ponpatzeko Sistemak

Nekazaritza eta udal eguzki-ponpatze-instalazioetan, fotovoltaikoek askotan eremu zabalak hartzen dituzte hamaika kate paralelorekin. Erdiko kokatutako armairu konbinatzaile batek kate-sarrera guztiak biltzen ditu arraytik hurbil, eta ponpaketa-inbertsoreari kudeatutako DC jario bakarra ateratzen du. Honek DC kable luze eta garestiak murrizten ditu eta tentsio-jaitsiera galerak murrizten ditu. DC deskonexio integratuak isolamendu segurua eskaintzen du ponpa edo inbertsorearen mantentze-lanetan, eta kate bakoitzeko fusioak kate bakarreko matxura ez dela kaskada bermatzen du.

Erabilgarritasun-eskalako Eguzki Ustiategiak

Lurrean muntatutako PV instalazio handiek DC-ko bilketa egituratu eta babestua behar dute inbertsore gune anitzetan. Array eremuko puntu estrategikoetan kokatutako konbinagailu-armairuek kate-taldeak finkatzen dituzte, tentsio handiagoa eta korronte baxuagoko DC inbertsore edo transformazio-estazio zentralei elikatuz. Monitorizazio adimendunaren bertsioei esker, eragiketa-taldeek errendimendu gutxiko kateak urrunetik detekta ditzakete, ehunka hektareatan zehar arazoak konpontzeko denbora nabarmen murriztuz.

Merkataritza eta Industria Teilatuko PV

Fabrika, biltegi eta bulego-eraikinen teilatuak PV kate-orientazio anitz dituztenak, matrizearen ondoan dauden konbinazio-armairuei etekina ateratzen diete. Kateak teilatu-eremuaren, orientazioaren edo itzal-profilaren arabera taldekatzen dira, eta gero konbinatzen dira kable-erretiluen bidez inbertsore gelara bideratzen den DC irteera bakar batean. PV Combiner Box Banaketa Armairuaren eguraldi iragazgaitza den itxiturak teilatuaren esposizioa jasaten du, eta isolatzaile nagusiak itzaltzeko puntu erosoa eskaintzen du suhiltzaileentzako edo mantentze-langileentzako.

Eguzki-Diesel Sistema hibridoak

Urruneko saretik kanpoko guneek (esaterako, telekomunikazio dorreak, meatze-kanpamenduak eta uharteetako komunitateak) sarritan konbinatzen dituzte PV diesel sorgailuekin. Konbinatzaileen armairuek eguzki-matrizeen kateak finkatzen dituzte karga-kontrolagailu hibridoan edo inbertsorean sartu aurretik. Kate bakoitzeko babesa funtsezkoa da gunerako sarbidea gutxitan gertatzen den eta akatsen isolamendu automatikoa eta segurua izan behar duten aplikazio hauetan.

Baterien Energia Biltegiratzeko Sistema (BESS) DC Bilduma

DC-akoplatutako biltegiratze-instalazioetan, konbinagailuen armairuek PV kateak batzen dituzte inbertsorea eta bateria-kargagailua zerbitzatzen dituen DC bus partekatu batera konektatu aurretik. Armairuaren sarrera fusionatuek eta etengailu nagusiak behar den gainkorrontearen babesa eta isolamendua eskaintzen dute bateriaren sistema segurua integratzeko.

Produktuaren Ezaugarriak

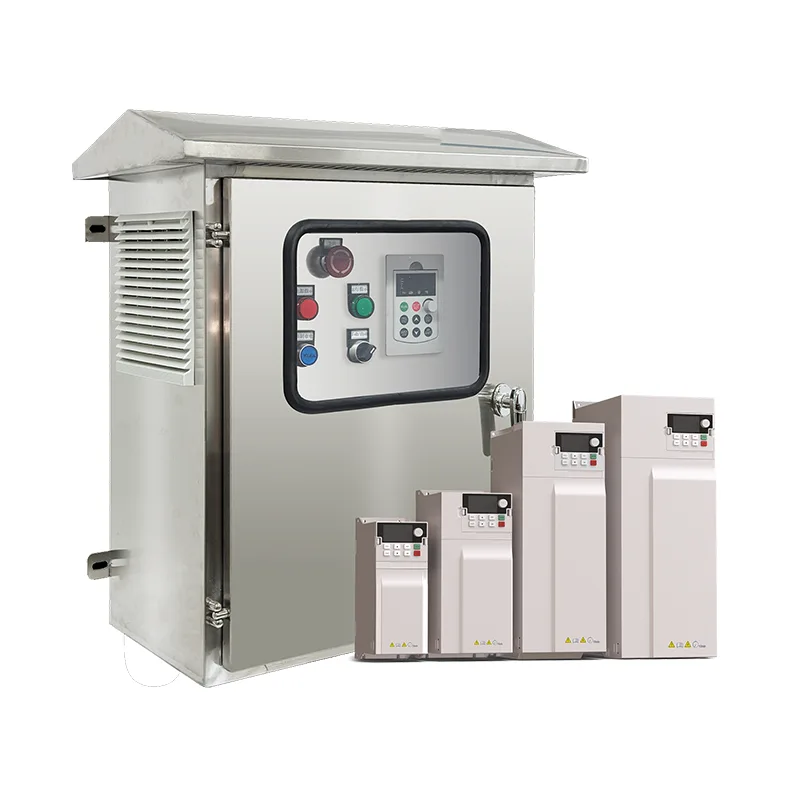

PV Combiner Box Banaketa Armairua fabrikan probatutako DC agregazio-puntu oso gisa diseinatuta dago - kateen babesa, gorakada kentzea eta aukerako adimena itxitura bakar batean bateratuz.

1. Kate-mailako fusioa eta babesa

PV katearen sarrerako kanal bakoitza 1000VDC edo 1500VDC arte DC funtzionatzeko balio duen fusible-euskarri dedikatu batean amaitzen da, sistemaren zehaztapenaren arabera. Fusible-loturak kate-zirkuitu-labur-korronte bakoitzeko tamainakoak dira (normalean 1,56 × Isc IEC eskakizunen arabera) eta ukipen-segurtasuneko hatz-eramaileetan kokatzen dira. Kate-sarrera guztiak banan-banan isolatuta daude fusible-deskonektore dedikatuen bidez, kate bakar bat segurtasunez deskonektatzeko aukera ematen du probak egiteko edo mantentze-lanetarako, gainerako matrizeak funtzionatzen jarraitzen duen bitartean. DC busbar ampacity konbinatua derating egokiarekin kalkulatzen da karga osoko etengabeko funtzionamendurako giro-tenperatura altuetan.

2. Gain-tentsio eta gaintentsioen babesa

1+2 motako edo 2 motako gailuak positibotik lurrerako eta negatibotik lurrerako gailuen artean instalatzen dira DC bus nagusian, IEC 61643-11 eta EN 61643-31 arauen arabera probatuta. Tximista-arrisku handiko eskualdeetan, 1+2 motako SPD-ak zehazten dira 12,5 kA edo goragoko bulkada-korronte-korrontearekin, lotura ekipotentziala eta gaintentsio iragankorreko babesa eskainiz. SPD egoeraren adierazleak - normalean bandera mekaniko berdea/gorria - funtzionatzeko prest dagoen berrespen bisuala eskaintzen du, urruneko seinaleztapen-kontaktuekin gainbegiratze-kontrolerako.

3. Deskonektatzea eta Isolamendua

DC deskonektatzeko etengailu nagusi batek edo kaxa molduradun etengailuak busbar korronte osorako eta sistemako tentsiorako balio du puntu bakarreko array isolatzeko gailu gisa. Etengailu hau kanpotik funtzionatzen du ateetan muntatutako helduleku baten bidez, eta blokeoa/etiketa segurua ahalbidetzen du armairua ireki gabe. Armairu handiagoetan, arku-zuloa eta leherketa magnetikoaren diseinuak DC matxuraren korronteen etendura segurua bermatzen du, AC arkuak baino zailagoak itzaltzeko.

4. Armairuaren itxitura eta kudeaketa termikoa

Itxitura 1,5 mm-tik 2,0 mm-ra bitarteko altzairu galbanizatuko xafla edo 304/316 graduko altzairu herdoilgaitza kostaldeko ingurune korrosiboetarako fabrikatzen da. Eguraldi erresistentea eta UV-aren aurkako hauts-estalkiaren akabera fabrikatu ondoren aplikatzen da, jostura guztiak etengabe soldatuta edo juntatuta. IP65 edo IP66 babes-kalifikazioak estandarrak dira, IP65 kanpoko aplikazio gehienetarako egokia da eta IP66 presio handiko garbiketa edo muturreko hauts inguruneetarako zehaztutakoa. PV Combiner Box Banaketa-armairuaren atea perimetro osoko konpresio-junta batekin eta altzairu herdoilgaitzezko bisagrak ditu. Aireztapen pasiboa hezetasuna eta intsektuen sarrera blokeatzen duten presioa berdintzen duten arnasa-hustubideek ematen dute. Barne-tenperaturaren igoera busbarren sekzio-eremu zabalaren eta korronte-dentsitate diseinu kontserbadorearen bidez kudeatzen da, fusibleen errendimendua honda dezaketen puntu beroak saihestuz.

5. Kableatuak, terminalak eta kableen sarrera

Katearen sarrera-kableak IP-mailako kable-guruin edo guruin-plaken bidez sartzen dira armairuaren behealdean edo alboetan, kablearen diametroarekin bat datorren guruinaren tamaina zehaztuta. Barneko terminalak torloju-pintza edo bolt motakoak dira, kobrezko edo aluminiozko eroaleetarako egokiak. Busbarrak kobrezko estainuzkoak dira, sarrerako kanal guztietan korrontearen banaketa uniformea ​​izateko dimentsionatutakoak. Kableen kudeaketa-kanalek eta armairuaren barnean lotzeko puntuek diseinu txukun eta erabilgarri bat bermatzen dute.

6. Monitorizazio adimendunaren modulua (aukerakoa)

Aukerako monitorizazio-taula batek korronte indibidualaren korrontea neurtzen du Hall-efektuko sentsoreen bidez, bus-tentsioaren, etengailuaren egoera eta SPDren osasunaren bidez. Datuak RS485 Modbus RTU bidez igortzen dira tokiko datuen erregistratzaile batera, inbertsorera edo urruneko SCADA plataforma batera. Korronteen korronte-desoreka-alarmek operazio-taldeei errendimendu gutxiko edo akatsak dituzten kateak identifikatzea ahalbidetzen die kontrol-gelatik, eta eskuzko pinza-neurgailuen inkestak behar ez dituzte multzo handietan. Modulua DC busetik elikatzen da, eta ez du aparteko hornidura osagarririk behar.

7. Arauak betetzea

Armairua IEC 61439-1 (behe-tentsioko etengailuak eta kontrol-tresna multzoak) eta IEC 61643-11 (tensio baxuko gailuak babesteko gailuak) diseinatu eta probatu da. Eskualdeko ziurtagiriak CE eta TUV barne eskuragarri daude xede-merkatuaren arabera.

Maiz egiten diren galderak

Q1: Zenbat PV kate konbina daitezke PV Conbinator Box Banaketa-armairu batean?

Konfigurazio estandarrak 2 eta 24 kate sarrera bitartekoak dira. Sarrera pertsonalizatuak eskatuz gero eskuragarri daude. Sarrera-kopuruak, kate-fusiblearen kalifikazioarekin konbinatuta, busbarren korronte osoa zehazten du - gure ingeniariek armairuaren tamaina egokia hautatzen lagunduko dizute zure array diseinuaren arabera.

2.G.: Zein da konbinazio-kutxa baten eta banaketa-armairu baten arteko aldea?

Terminoak elkarren artean erabili ohi dira, baina gure produktuak bi funtzioak betetzen ditu itxitura batean. Konbinatzaile gisa, hainbat kate-sarrera batzen ditu DC irteera bakarrean. Banaketa-armairu gisa, DC potentzia karga anitzetan bana dezake edo funtzionalitate gehigarriak sar ditzake inbertsore anitzeko sarrerarako DC switchgear bezalako funtzionaltasun gehigarriak. Armairua zure sistemaren topologia zehatz bat etortzeko konfigura daiteke.

Q3: Zein tentsio balorazioa behar dut - 1000VDC edo 1500VDC?

Hau zure PV sistemaren gehieneko sistemaren tentsioaren araberakoa da. Etxebizitza- eta merkataritza-sistema gehienek 100 kW-ko gutxi gorabehera 1000 VDC erabiltzen dute. Utilitate eskalako sistemek gero eta gehiago hartzen dute 1500VDC kableen galerak eta konbinatzaileen kantitateak murrizteko. Gure armairuak bi tentsio-klasetan daude eskuragarri, behar bezala baloratu diren osagaiekin. Inoiz ez zehaztu 1000 V-ko armairurik 1500 V-ko array baterako — berretsi lehendabizi zure inbertsorearen gehienezko sarrerako tentsioa.

4.G.: Armairua kanpoan instala al daiteke euri eta eguzkiaren eragin zuzenarekin?

Bai. IP65 itxitura estandarra kanpoko instalazio iraunkorrerako diseinatuta dago, ate zigilatuekin, UV-aren aurkako estaldurarekin eta hustubide iragaziekin. Oso esposizio handiko kokapenetarako, IP66 eskuragarri dago. Klima tropikaletan eta basamortuan eguzki-oihalaren osagarri bat gomendatzen da eguzki-berokuntza zuzena murrizteko eta osagaien bizitza luzatzeko.

5.G.: Gaineko babesa behar al dut konbinatzaileen armairu guztietan?

Biziki gomendatzen dugu. PV-matrizeek azalera handiak estaltzen dituzte eta berez dira inguruko tximistak eragindako gaintentsioak jasan ditzakete. Surge gertaera bakar batek hainbat kate eta inbertsorearen DC sarrerako etapa kalte ditzake. Gure armairuak 1+2 motako edo 2 motako SPDak barne hartzen ditu estandar gisa, eta SPDak konbinatzaile mailan eta inbertsore DC sarreran instalatzea gomendatzen dugu geruza babesteko.

Q6: Zein da monitorizazio adimendunaren aukera eta behar al dut?

Monitorizazio moduluak kate bakoitzeko korrontea neurtzen du eta kate-mailako errendimendu-datuak zure SCADA edo monitorizazio plataformari komunikatzen dizkio. Array sarbide erraza duten sistema txikietarako, eskuzko egiaztapenak nahikoa izan daitezke. Akatsen kokapen azkarra funtsezkoa den erabilgarritasun-eskalan dauden guneetarako edo instalazioetarako, monitorizazio adimentsuak arazoak konpontzeko denbora murrizten du orduetatik minutuetara, errendimendu eskaseko kate zehatza markatuz.

Q7: Zer mantentze-lan behar da konbinatzaileen armairuan?

Zergatik aukeratu PV konbinatzaileen kutxa banatzeko armairua?

Gune bakoitzerako armairu konbinatzaile bakarra zehaztu zen, inbertsoretik hurbilen dagoen arrayaren amaieran kokatua. Kate-kable guztiak array-muturretatik distantzia laburrean ibiltzen ziren kabinetera, non banakako sarrera fusibleetan amaitzen ziren. Kabinetearen DC irteera nagusia - babestutako kable bakar bat - konbinagailutik inbertsorera zihoan, kobrearen erabilera guztiz murriztuz eta lubakiak erraztuz.

Kabinetearen kate bakoitzeko fusioa ezinbestekoa zen matrize paralelo handietarako. Katearen akatsen bat gertatuz gero, hala nola, bypass-diodo laburtu bat edo hondatutako modulu bat, kaltetutako fusiblea garbituko litzateke, kate hori isolatuz gainerako arrayak eraginik gabe funtzionatzen jarraitzen duen bitartean. Soka bakoitzeko fusiorik gabe, akats bakar batek beste kate paralelo guztietatik akatsen kateari atzera bota lezake, sute arriskua sortuz.

Tximista babesa ezaugarri erabakigarria izan zen. Armairu guztietan instalatutako 1 + 2 motako gailuen aurkako babes-gailuek eragindako gorakadaren aurkako lehen defentsa-lerroa eskaintzen zuten, bai array kableatuak bai inbertsorearen potentzia-etapa garestia babestuz. DC deskonektatzeko etengailu nagusiak tokiko teknikariek inbertsorearen mantentze-lanetan edo ponpa aldatzean array osoa segurtasunez isolatu ahal izan zuten, blokeo-instalazio batekin ustekabean berriro energetiko saihesteko.

Hamar gune handienetarako, aukerako monitorizazio adimendunaren modulua sartu zen, kate bakoitzeko korrontea neurtuz eta datuak SCADA sistema zentralera itzultzeko inbertsorearen GPRS loturaren bidez.
