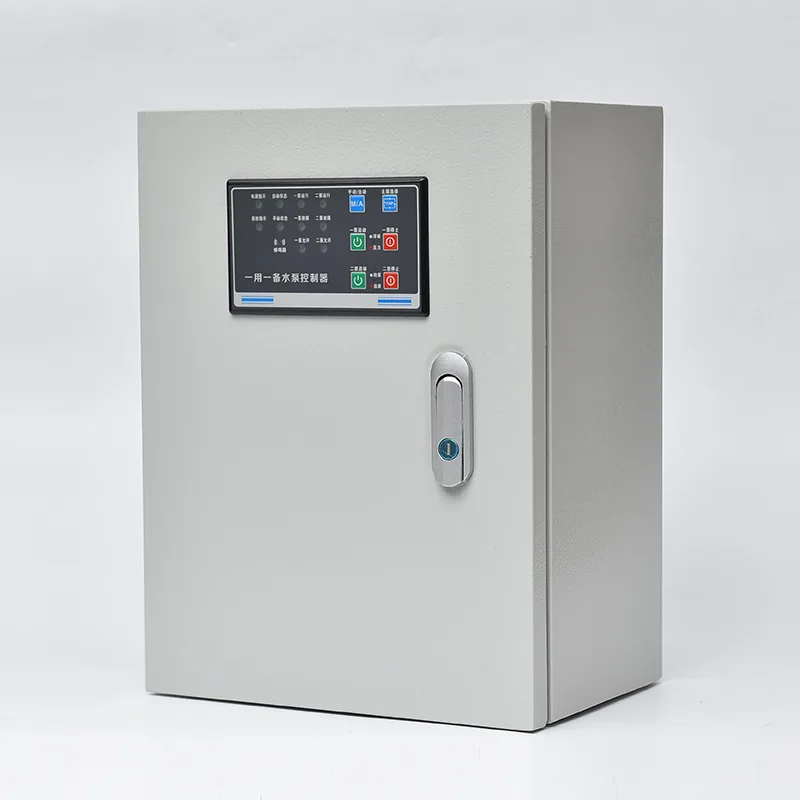

Erosi kalitatezko ura tratatzeko ponpen kontrol-panela CSIVEI Txinako fabrikatzaile nagusitik. Sarrerako etengailuak, ponpa-kontaktoreak edo abiarazle bigunak, gainkarga-erreleak, kontrolagailu logiko programagarri bat edo ponpa-kontrolagailu dedikatu bat eta maila-sentsoreen interfazeak integratzen ditu solairuan edo horman muntatzeko itxitura bakar batean. Potentzia-kalifikazioak 0,75 kW eta 250 kW bitartekoak dira 380-480 V trifasikoetan. Likido-maila detektatzeko flotagailuen etengailuen, presio hidrostatikoen transmisoreen edo ultrasoinu-sentsoreen sarrerak onartzen ditu; kontrolagailuak automatikoki abiarazten du betebehar-ponpa putzua betetzen den heinean, laguntza-ponpa bat sartzen du ponpa bakarreko ahalmena gainditzen badu eta goi-mailako alarma irteerak aktibatzen ditu mailak igotzen jarraitzen badu. Aldaketa-funtzio automatiko batek ponparen funtzioa biratzen du martxan orduetan edo hasierako ziklo bakoitzean oinarrituta, higadura mekanikoa orekatuz. Ponpa-zirkuitu bakoitza banan-banan babestuta dago gainkarga, zirkuitu laburren, fase galeraren eta fasearen alderantziketaren aurka. Hondakin-zerbitzuari dagozkion babes gehigarriak (esaterako, zigiluen isurketak kontrolatzea, errodamenduen tenperatura kontrolatzea eta ponpa-blokeoa detektatzea azpiko korrontearen edo gainkargaren profilaren bidez) integratuta daude arazoak harrapatzeko, motorraren kalteak gertatu aurretik. Atean muntatutako HMI batek putzu-maila, ponparen egoera, funtzionamendu-orduak eta akatsen historia bistaratzen ditu. Modbus RTU/TCP edo aukerako 4G atebide bidezko komunikazioak urruneko monitorizazioa eta SCADA integrazioa ahalbidetzen ditu. Itxiturak altzairu galbanizatua erabiltzen du korrosioaren aurkako hauts estaldurarekin, IP55 estandarra edo IP65 kanpoko instalazioetarako.
Udaleko ur zikinak igotzeko estazioetatik industriako isurien manipulazioraino, Ura Tratatzeko Ponpen Kontrol Panelak ponpen kudeaketa automatizatua eta arretarik gabea eskaintzen du hondakin-uren ingurune zorrotzenetarako.
Hiri-estolderia-sareak igogailu-estazioetan oinarritzen dira baxuko bilketa-guneetatik hondakin-urak grabitate-sareetara edo araztegietara igotzeko. Kontrol panelak putzu hezearen konfigurazio batean urperagarri bat eta lau ponpa kudeatzen ditu, ponparen funtzionamendua automatikoki doituz, sarrera-fluxua eguneroko erabilera-ereduen arabera aldatzen baita. Goi-mailako alarma-irteerak telemetria sistemara konektatzen dira SCADA jakinarazpen zentrala lortzeko, eta txandakatze funtzioak instalatutako flota osoan ponparen higadura orekatua bermatzen du.
Araztegietan, ponpaketa-estazioek ur zikin gordinak hartzea, lohi primarioaren transferentzia, lohi aktibatua itzultzea eta efluente tratatua isurtzea kudeatzen dute. Panelak ponpa-multzo bakoitza modu independentean kudeatzen du, zigilu-ihesaren eta errodamenduen tenperaturaren jarraipen integratuarekin, etengabeko betebeharreko aplikazioetan urpeko motorraren akatsak saihesteko. SCADA lantegiarekiko komunikazioak denbora errealeko fluxua, energia eta akatsen datuak eskaintzen ditu.
Elikagaien prozesatzeko, kimiko, ehungintzako eta meatzaritzako operazioek ponpa-kontrol estandarrak zalantzan jartzen dituzten ezaugarriak dituzten isuriak sortzen dituzte: likido korrosiboak, solido-eduki handia, tenperatura altua edo zuntz-materiala. Panelaren motorraren babes-profilak sintonizatu daitezke ponparen blokeoa goiz detektatzeko, eta atzera egin eta berriro saiatzeko ziklo automatiko bat abiaraziz, impulsorearen oztopoak garbitzeko, operadorearen esku-hartzera deitu aurretik.
Bulego-parke handiek, merkataritza-zentroek eta dorre anitzeko bizitegi-garapenek udal-estoldaren mailaren azpitik funtzionatzen duten sotoko putzu-ponpa kontrol fidagarria behar dute. Panelak funtzionamendu guztiz automatizatua eskaintzen du eraikinaren kudeaketa sistemara konektatutako goi-mailako alarma-irteerekin, okupatutako espazioetan ur zikinak babesteko arriskurik ez duela bermatzen. Bere horman muntatzeko konfigurazio trinkoa soto komertzialen ohikoa den landare-gelako espazio mugatuari egokitzen zaio.
Euri-gertakarietan isurketa kudeatzen duten euri-ur-estazioek geldialdi luzeak izaten dituzte, eta bat-bateko isurketa bizia izaten dute. Panelak euri-moduko aktibazio-eskema bat eskaintzen du: euri-neurgailu edo putzu-maila igotzen den ekaitz-abiarazlea jasotzen denean, ponpa guztiek lehentasun-hasiera-sekuentzia batean sartzen dute. Ekaitz luzearen ponpaketa garaian funtzio bizkorreko txandakatzeak edozein ponpa bakar batek karga termiko osoa eramatea eragozten du.
Landa edo sakabanatuta dauden tokietako ur zikinen ponpaguneek panelaren automatizazio osoa eta urruneko monitorizazio gaitasunaz baliatzen dira. 4G atebide edo irrati-telemetria-interfaze integratuak ponparen egoera, putzu-maila eta alarma datuak bidaltzen ditu eragiketa zentro zentral batera. Operadoreek alarmak onartu eta bidaiak berrezarri ditzakete urrunetik, ehunka kilometrotara egon daitezkeen geltokietara bisitaldien kostua eta atzerapena nabarmen murriztuz.
Ura tratatzeko ponpa kontrolatzeko panelak mailan oinarritutako ponpen sekuentziazioa, ur zikinen betebeharretarako motorraren babesa eta ingurumenaren gogortze sendoa fabrikan probatutako muntaia bakarrean konbinatzen ditu.
Kontrolagailuak flotagailuen etengailuetatik maila bateko seinaleak edo bat baino gehiago onartzen ditu (diskretuak, normalean lau maila: geldialdia, ponpa abiaraztea, lag ponpa abiaraztea, alarma altua) edo presio hidrostatikoko transmisore edo ultrasoinu-sentsore batetik 4-20 mA-ko sarrera analogiko jarraitua. Putzuaren maila berunezko hasierako puntura igotzen denean, funtzionamendu-ponpa abiarazten da. Sarrera-fluxuak ponpa bakarreko isurketa-tasa gainditzen badu eta maila atzerapenaren hasierako punturaino igotzen jarraitzen badu, kontrolatzaileak laguntza-ponpa bat abiarazten du. Maila geldiuneraino jaisten denean, ponpa guztiak gelditzen dira. Goi-mailako alarma aktibatzen da ontzira atalase kritiko batera iristen bada - ponpaketa ahalmenetik haratagoko sarrera-fluxua edo ponparen hutsegite bat adieraziz - eta seinale hori telemetria sistemara igortzen da lehentasunezko alarma gisa. Abiatze-tenporizadore konfiguragarri batek geldialdi-puntura iritsi ondoren ponpak martxan mantentzen ditu isurketa-lerroa garbitzeko, solidoen likidazioa saihestuz.
Kontrolagailuak ponpa-ziklo bakoitzean edo funtzionamendu-ordu konfiguragarrian txandakatzen du ponparen izendapena. Alternantzia geldiune-puntuan gertatzen da - uneko zikloa amaitu ondoren, sekuentzian hurrengo ponpa buru bihurtzen da. Berun-ponpa martxan jartzen ez bada edo funtzionatzen ari den bitartean ibiltzen ez bada, kontrolagailuak automatikoki erabilgarri dagoen hurrengo ponpa berun gisa izendatzen du eta berehala abiarazten du matxuratutako ponpa blokeatu eta alarma bat sortzen duen bitartean. Aldaketa automatiko honek estazioaren etengabeko funtzionamendua bermatzen du operadorearen esku-hartzerik gabe.
Gainkarga eta zirkuitu laburren babes estandarraz gain, panelak urpeko ur zikinen ponpen hutsegite moduetara egokitutako babesak ditu. Zigiluen ihesak detektatzeko eroankortasun-sentsore bat erabiltzen du ponparen olio-ganberan edo zigilu-barrunbean. Ura sartzen den antzematen bada, panelak alarma bat pizten du (motorearen harilkatzea arriskuan jarri aurretik mantentze-lanak programatzeko aukera emanez) eta ponpa aktibatzeko konfigura daiteke ihesak atalase kritiko batera iristen badira. Errodamenduen tenperatura kontrolatzeak ponpa-motorrean txertatutako PTC termistorea edo PT100 sarrerak onartzen ditu. Gehiegizko tenperaturak alarma edo bidaia bat eragiten du larritasunaren arabera. Ponparen blokeoaren babesak motorraren korrontearen profila erabiltzen du: kontrolagailuak funtzionamendu-bandaren azpian korrontearen bat-bateko beherakada bat ikusten badu, bulkada blokeatuta edo aztoratuta dagoela adieraziz, alderantzizko eta berriro saiatzeko ziklo konfiguragarria hasten du (oztopoa garbitzeko alderantzizko norabide labur bat edo gehiago) alarma piztu aurretik.
Panelak abiarazte-metodoa ponparen motorren tamainarekin eta gune hornidura-murrizketekin bat egiten du. Linea zuzeneko abiarazteek 7,5 kW inguruko ponpa txikiagoetara egokitzen da. Izar-delta abiarazteak potentzia ertaineko ponpen sarrera murrizten du. Abiarazle bigunak ponpa handiagoetarako zehazten dira, hornidura-tentsio-jaitsiera kontrolatu behar den eta bat-bateko abiaraztetik kontrol-balbularen kolpea saihestu behar den. VFDak abiadura aldakorreko funtzionamendua behar den lekuetan erabiltzen dira; adibidez, ponparen abiadura sarrerarekin bat etortzea putzu heze-maila koherentea mantentzeko, pizteko eta itzaltzeko puntu finkoen artean bizikletaz ibili beharrean.
Kontrol-transformadore dedikatu batek 24 VAC edo 24 VDC hornitzen ditu kontroladore, HMI, sentsore eta alarma-zirkuituetarako, motorraren potentzia-bidetik guztiz isolatuta. Larrialdi-gelditzeko botoiek paneleko atean mekanikoki isolatzen dute ponparen potentzia. Kanpoko segurtasun-blokeoaren begizta batek putzu hezeen gas detektatzeko sarrerak onartzen ditu, ponpa-estazioko sarrerako ate-blokeoak eta gorako edozein ekiporen babes termikoa.
Ateetan muntatutako testu-pantaila edo koloretako ukipen-pantailak denbora errealeko zorrotada maila, ponparen egoera, martxan orduak, abiarazteen zenbaketa, motorraren korrontea eta alarma aktiboak eskaintzen ditu denbora-zigiluaren akatsen historiarekin. Interfazeak mantentze-lanetarako eskuzko ponparen kontrola onartzen du, konfigura daitekeen denbora-muga baten ondoren automatikoki berrezartzen baita ustekabeko eskuzko blokeoa saihesteko. Parametroen doikuntza —maila-puntu, exekuzio-tenporizadoreak, txandakatze modua— pasahitz bidez babestuta dago.
RS485 Modbus RTU estandarra ponpaketa geltokiko telemetria unitateetara konektatzen da. Aukerako 4G edo Ethernet hodeiko atebide batek web eta telefono mugikorraren sarbidea eskaintzen du ponparen egoera, maila datuak, energia kontsumoa eta alarma push jakinarazpenetarako. Kontaktu lehorreko alarma-irteera ponpa-matxura bakoitzerako eta goi-mailako baldintza arrunterako normalean telemetria sistemara sarean oinarritutako edozein alarma baino lehen kableatzen da.
Ur zikinen ponpaguneek atmosfera korrosiboa izaten dute: hidrogeno sulfuroa, hezetasuna eta, kasu batzuetan, lurrun kimikoak. Itxitura altzairu galbanizatuz egina dago, hauts kimikoekiko erresistentea duen akabera batekin. IP55 estandarra da; IP65 konpresio-guruinen bidez kablearen sarrera zigilatua kanpoko edo bistako instalazioetarako zehazten da. Aireztapen-iragazkiek ikatz aktibatua duten euskarriak erabiltzen dituzte, non H₂S esposizioa nabarmena den. Barneko metalezko lan guztiak xaflatuta edo altzairu herdoilgaitzezkoak dira, eta PCBak hezetasunaren eta gas korrosiboen aurka estalita daude.
G.: Zer maila-sentsore onar ditzake panelak, eta zenbat maila kontrolatzen ditu?
Panelak flotagailu etengailuak (normalean lau maila diskretuak), presio hidrostatikoko transmisoreak (4-20 mA) edo ultrasoinu-sentsoreak onartzen ditu. Flotatzaile diskretuekin, kontrol-mailak geldialdia, berun ponpa abiaraztea, atzerapen ponpa abiaraztea eta alarma altua dira. Sentsore analogiko batekin, puntu hauek zuzenean programatzen dira kontrolagailuan, malgutasun eta urruneko doikuntza handiagoa eskainiz.
Q2: Nola kudeatzen du panelak trapu eta solidoen ponparen blokeoa?
Kontrolagailuak etengabe kontrolatzen du motorraren korrontea. Korrontea ponpaketa-banda normalaren azpitik nabarmen jaisten bada, kontrolagailuak litekeena den blokeo bat identifikatzen du eta alderantzizko eta berriro saiatzeko sekuentzia automatiko bat hasten du. Ponpa laburki alderantziz martxan jartzen da oztopoa askatzeko, eta gero berrabiarazi aurrera. Saiakera arrakastatsua bada eta korrontea normalizatzen bada, funtzionamendua jarraitzen du. Konfiguratutako saiakera kopuruaren ondoren blokeoak jarraitzen badu, ponpa blokeatu egiten da eta alarma bat sortzen da.
G3: Zer gertatzen da funtzionamendu-ponpak huts egiten badu funtzionamenduan?
Kontrolagailuak berehala izendatzen du huts egin duen ponpa erabilgarri ez dagoela, biraketa-sekuentzian eskuragarri dagoen hurrengo ponpa hautatzen du, abiarazten du eta akatsen alarma bat piztuko du. Aldaketa automatiko honek ponpaketa atzerapenik gabe jarraitzea bermatzen du. Matxuratutako ponpa blokeatuta geratzen da alarma aitortu eta matxura garbitu arte.
4.G.: Nola funtzionatzen du txandakatzeak, eta exekutatzeko orduetan oinarritutako errotazioan ezar dezaket?
Aldaketa aldatzen du zein ponpak berun gisa jarduten duen ponpa-ziklo oso bakoitzaren ondoren, edo exekuzio-ordu konfiguragarria den atalase batean. Martxa orduetan oinarritutako errotazioak higadura mekanikoa eta zigiluen bizitza berdintzen ditu ponpa guztietan. Aldaketa geldiune-puntuan gertatzen da putzua hutsik dagoenean, beraz, aldaketan zehar ez dago maila handiko gertakariak izateko arriskurik.
5.G.: Zein komunikazio eta urruneko alarma aukera sartzen dira?
Panelak honako hauek eskaintzen ditu: boltsik gabeko errele-kontaktuak alarma arrunterako, goi-mailako alarmarako eta ponparen akats indibidualetarako (kableatutako telemetria konexiorako); RS485 Modbus RTU lokaleko SCADA edo RTU integraziorako estandar gisa; eta aukerako 4G hodeiko atebidea web arakatzailearen edo telefonoaren aplikazioaren bidez urruneko sarbide zuzena lortzeko, push jakinarazpenen alarmekin.
6.G.: panela babeskopiko sorgailu batean exekutatu al daiteke?
Bai. Panelaren ponparen sekuentziazioa eta abiarazle leunek edo izar-trianguloa abiarazleek sarrera-korrontea mugatzen dute, sorgailu batek bere ahalmenaren barruan ponpak abiarazteko aukera emanez. Sorgailuaren aukerako sarrera-seinale batek aldi berean exekutatzeko baimendutako ponpa kopurua murrizten du babesko energian dagoenean, sorgailuaren gainkarga saihestuz.
Q7: Zer mantentze-lan behar du panelak?
Ateen zigiluen, aireztapen-iragazkien eta barne-egoeraren hileroko ikuskapen bisuala. Potentzia-muten eta kontaktoreen egoeraren hiru hilean behin egiaztatzea. Maila-sarrerak, goi-mailako alarma, alternantzia logika eta segurtasun-gailuen urteko proba funtzionalak. Panelaren korrosioaren babeserako neurriak urtero ikuskatu behar dira ingurune oldarkorretan. Kontaktoreak dira zerbitzurako elementu nagusia, ponpa-zikloaren maiztasunaren araberako ordezkapen-tarteekin.
Erresuma Batuko eskualdeko ur-agintari batek 40 ur zikinen igogailu-estazio baino gehiago ustiatzen zituen landa eta aldirietako eremuetan, komunitate txikietako hondakin-urak bildu eta tratamendu zentralizatuko lanetara ponpatzen. Estazio askok 15 eta 25 urte zituzten kontrol panel zaharrekin, flotagailu-etengailuaren oinarrizko errele logika erabiliz. Agintaritzak ponpen blokeoen eta hutsegiteen dei-kostu igoerari aurre egin zion, programatutako ikuskapenen artean estazioaren egoeraren ikusgarritasunik eza eta ordezko piezak eskuratzeko zailtasun handiagoak izan zituen.
Lehendik zeuden erreleetan oinarritutako panelek ez zuten urruneko monitorizaziorik eskaintzen, ez ponpa blokeorik hautematerik eta ez txandakatze automatikorik - estazio bakoitzak ponpa bakar bat zekarren eskuzko funtzioaren erreserba batekin, bisita fisikoa aldatzeko eskatzen zuena. Funtzio-ponpan blokeo-gertaerak detektatu gabe geratu ziren, egoneko ponpak ere abisua eman zuen arte, eta ondorioz, larrialdi-deiak eta noizbehinkako ur zikinen isuriak izan ziren. Geltokiak 1.500 kilometro koadrotan banatuta zeuden, eta mantentze erreaktiboa motela eta garestia izan zen.
Agintaritzak kontrol-sistema berritzea aurreikusi zuenean, panel berriak lehendik zeuden lur gaineko kioskoetan sartu behar ziren aldaketa zibilik gabe, lehendik zeuden flotagailu-etengailuekin eta ultrasoinu-sentsore berriekin konektatu eta agintaritzaren telemetria-sarearen bidez komunikatu behar ziren - UHF irrati eta GPRS nahasketa bat, kontaktu lehorreko alarma irteera sinpleak behar zituen Modbus datuekin batera. Zehaztapenak alternatiba automatikoa, blokeoa hautematea eta zigiluen ihesen jarraipena ere eskatzen zituen.
Fabrikan diseinatutako panelen soluzioak baldintza guztiei erantzun die pakete bakarrean. Panelak kioskoaren atzeko planoen muntaketa-neurri zehatzekin eraiki ziren, egitura-lanak saihestuz. Kontrolagailuak lehendik zeuden float switch sarrerak eta ultrasoinu 4-20 mA seinale berriak onartu zituen, geltokiak pixkanaka berritzeko aukera emanez.
Ponparen blokeoa hautematea erabakigarria izan zen. Hiru geltokietan egindako lehen saiakerek identifikatu zuten blokeo-dei asko beraiek garbitzen zituzten etengabeko akatsak zirela - panelaren alderantzizko eta berriro saiatze-sekuentzia automatikoak operadorearen esku-hartzerik gabe konpondu zituen. Blokeo iraunkorrak soilik piztu zuten alarma. Zigilu-ihesaren monitorizazioak bi ponpetan hezetasun-sarrera antzeman zuen martxan jartzean, eta errodamenduen ordezkapen aurretiazko aukera eman zuen ponpak ohiko zerbitzuan ezarri aurretik.
Alarma-irteerak agintariaren lehendik dauden UHF telemetria-estazioekin zuzenean interfazatzeko konfiguratu ziren. SCADA taldeak eskuragarri dituen Modbus datuekin konbinatuta, agintariak akatsen jakinarazpen sinplea eta geltokiko analisi zehatzak lortu zituen.
40 panel aurrefabrikatuak, ponpaketa bikoitzeko estazioetarako (1,5 kW eta 15 kW) konfiguratuta, lau hilabetetan fabrikatu eta probatu eta agintaritzaren talde elektrikoak instalatu zituen martxan jartzeko prozedura normalizatu baten ondoren. Panelek 7,5 kW-ko eta hortik gorako ponpetan abiarazle bigunak, zigilu-ihesak eta errodamenduen tenperatura kontrolatzeko sarrerak, blokeoak hautemateko logika eta flotatzaile eta ultrasoinu-mailen bateragarritasuna zituzten. Mailakako hedapenean sei geltoki berritu ziren hilean, eta sare osoa zortzi hilabete baino gutxiagotan amaitu zen.
● Larrialdi-ponparen deiak gutxi gorabehera % 60 murriztu dira lehen urtean, blokeo txikiak alderantzikatu eta berriro saiatze automatikoek eta zigiluen ihesen monitorizazioaren abisu goiztiarrak bultzatuta, planifikatutako mantentze-lanak ahalbidetuz.
● Ponparen txandakatzeak funtzionamendu- eta egoneko ponpetan funtzionamendu-orduak orekatu ditu estazio gehienetan, zigilu mekanikoa eta errodamenduen zerbitzu-tarteak luzatuz.
● SCADA taldeak putzu-mailen, ponparen egoeraren eta funtzionamendu-orduen denbora errealeko ikusgarritasuna lortu zuen 40 estazio guztietan, aurreko asteko ikuskapen fisikoetan izandako konfiantza ordezkatuz.
● Operadoreek jakinarazi dutenez, estazio guztietan panelen diseinu estandarizatuak matxurak aurkitzea izugarri erraztu zuen, teknikari bakoitzak osagai eta terminal bakoitza non zegoen zehatz-mehatz baitzekiten.
● Agintaritzak panelaren zehaztapen bera onartu du sarearen hedapen-programa bateko beste 15 geltokirentzat.
